Come alimentare un Hard-Disk esterno direttamente dalla XboxSlim

[Maskioone]

Salve a tutti...

Forse sarà impossibile da eseguire ma intanto chiedo, la domanda è visto che uso il Wasabi non posso alimentare l'Hard-Disk che uso per caricare i giochi direttamente dalla Xbox??
Ho provato ad alimentarlo con il cavo dell'Hard-Disk che ha la Xbox, ma quello lo fa girare solo quando deve caricare dei file...
Non ci sarebbe un'altro modo per alimentarlo????
Così magari (visto che ci stanno metto due Hard-Disk dentro la Xbox) e mi libero del case di quello esterno!!!

Hard-Disk è un 2.5" logicamente..
La Xbox è una Trinity 4gb

[kazoom]

vuoi saldare un cavetto su scheda madre per prendere le alimentazioni corrette?

lo schema lo trovi qui:

[url=http://pinouts.ru/Power/sata-power_pinout.shtml]Serial ATA (SATA) power connector pinout and wiring @ pinouts.ru[/url]

le alimentazioni su scheda madre le trovi anche qui su open.

[Maskioone]

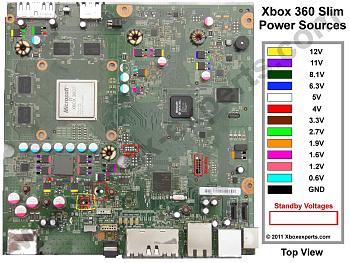

Allegato 5234

è meglio quello segnato di giallo o quello di rosso? sono entrambi vicino a dive vorrei mettere l'Hard-Disk.. quale mi consigli di usare??
Posso saldare solo il +5V e la Terra o sono obbligato a saldare anche il 12V?? e il 3.3V?

[kazoom]

Allegato 5234

è meglio quello segnato di giallo o quello di rosso? sono entrambi vicino a dive vorrei mettere l'Hard-Disk.. quale mi consigli di usare??
Posso saldare solo il +5V e la Terra o sono obbligato a saldare anche il 12V?? e il 3.3V?

non vedo l'allegato mi viene qs messaggio:


Messaggio vBulletin
Allegato specificato non è valido. Se hai seguito un link valido segnalalo all'amministratore

[Maskioone]

spero si veda..

[kazoom]

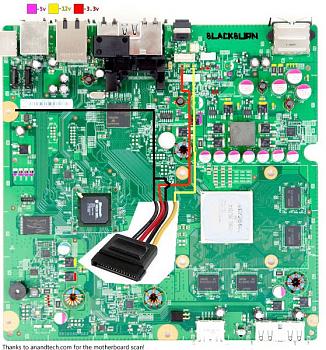

ok si vede cmq io farei cosi:




oppure prendi la 5V dalla sezione cerchiata in giallo del tuo allegato (pallino bianco) cavo rosso del molex .

i 12 volt prendili dove ti è più comodo tanto vengono dati solo all'avvio della consolle (cavo giallo)

per la massa credo che non ci siano problemi...

[Maskioone]

grazie sei stato molto chiaro.. quando finisco allego le foto!!!

[zeruel85]

Kazoom, se non fossi da cellulare ti darei un like. Spiegazione esaustiva, semplice e precisa. Mi fa piacere che ci sia gente preparata come te nel forum.

Inviato dal mio GT-I8150 usando Tapatalk

[Maskioone]

Non è che fondo xbox ????????

[kazoom]

Non è che fondo xbox ????????

bella domanda....fonderla no ma sicuramente 2 hd consumano un pò di più... alla peggio puoi usare un alimentatore di una Phat con cavetto adattatore per Slim... io di solito uso quello delle xenon che ha 203w e 16,5A.

@zeruel85 grazie , ma ce ne vuole per essere preparati... ad ogni modo per Maskioone non fare nulla senza postare uno schemino di come installeresti 2 HD perchè devi considerare che c'è anche il cavetto dati da collegare....

[Maskioone]

certo.. la mia è solo un'idea per non dover sempre spostare xbox e HDD se esco a giocare da qualche amico!!!

[kazoom]

certo.. la mia è solo un'idea per non dover sempre spostare xbox e HDD se esco a giocare da qualche amico!!!

ok cmq se non ricordo male il wasabi ha un cavo e-sata esterno per i dati quindi eventualmente l'HD interno verrebbe collegato da un cavetto E_SATA/sata che deve entrare nell'Xbox... un pò articolata la faccenda!!

per le alimentazioni ti bastano i 5V e il GND non servono i 12 V.

[Maskioone]

Il Wasabi per la phat era solo non e-SATA, quello per la slim ha sempre un e-SATA ma dalla epron esce un SATA normale.. hanno usato una prolunga SATA femmina, E-SATA FEMMINA..
Quindi posso staccare la prolunga mettere un cavo SATA tagliare la carcassa del Wasabi vicino dove c'è il Wi-FiF
Farci passare il cavo tagliare anche la scocca della Xbox
Cercare di farci stare il secondo Hard-Disk sotto l'altro!!!

[kazoom]

Il Wasabi per la phat era solo non e-SATA, quello per la slim ha sempre un e-SATA ma dalla epron esce un SATA normale.. hanno usato una prolunga SATA femmina, E-SATA FEMMINA..
Quindi posso staccare la prolunga mettere un cavo SATA tagliare la carcassa del Wasabi vicino dove c'è il Wi-FiF
Farci passare il cavo tagliare anche la scocca della Xbox
Cercare di farci stare il secondo Hard-Disk sotto l'altro!!!

si ma avresti 2 problemi:


1) essere sicuro che l'hd ci stia a consolle chiusa e sia opportunamente isolato per non fare corti su mobo
2) quando devi implementare/cambiare giochi devi riaprire la xbox per collegare poi l'uscita sata al PC

nella seconda opzione dovresti considerare di portare all'esterno una presa sata dell' hd con relativo switch per scollegarlo dal wasabi per fare una cosa fatta bene.

[Maskioone]

Cmq due HDD dentro XboxSlim non ci stanno!!! Devo provare a inserirlo nel Case del Wasabi!!

[kazoom]

Cmq due HDD dentro XboxSlim non ci stanno!!! Devo provare a inserirlo nel Case del Wasabi!!

ecco vedi? prima di tagliare....

fai delle prove ma considera di non blindare l'hd che già scalda di suo in uno spazio troppo angusto e vicino alla logica del wasabi... forse c'è più posto in avanti verso i pulsantoni... (del wasabi)

[Maskioone]

Avevo previsto di montarlo sopra quello che ha già Xbox ma non ci stanno, posso però utilizzare questo:
[url=http://www.ebay.it/itm/CAVO-SATA-POWER-MOLEX-ADATTATORE-HARD-DISK-DATI-ALIMENTAZIONE-CAVETTO-HDD-/130725410673?pt=Cavi_Prolunghe_Convertitori&hash=i tem1e6fd77771#ht_4522wt_1164]CAVO SATA POWER MOLEX ADATTATORE HARD DISK DATI ALIMENTAZIONE CAVETTO HDD | eBay[/url]

Lasciandolo libero all'esterno della Xbox

[kazoom]

il cavo è giusto, puoi uscire dal foro della griglia sulla scocca (dove passano i cavi che vanno al wasabi) e poi fare un foro dietro il wasabi dove c'è la presa e-sata, ma avresti un hd da 2,5" a penzoloni....

[Maskioone]

È una cosa complicata da fare.. forse è meglio che tenga il mio HDD con alimentatore!!!

[kazoom]

È una cosa complicata da fare.. forse è meglio che tenga il mio HDD con alimentatore!!!

più che complicata è inutile se poi fai tutto sto casino per avere un hd appeso la, dietro o sopra il wasabi. L'idea di essere autonomo nell'alimentazione non è male, prelevando le tensioni da scheda madre, ma ammesso che tu riesca a trovare una collocazione all'hd ...per gli aggiornamenti da pc diventa uno sbattimento.
