Solida luce rossa durante glitch, j2c3/9 rivisto non di 3,3 V ... I2C_SDA senza tensi

[jad67tony]

E Salve, mi dispiace la mia traduzione

Nel processo di realizzazione glitch, improvvisamente ho ricevuto una solida luce rossa, con nient'altro. UN normale segnale acustico, e quindi luce rossa. Qui sono alcune parole su come questo prodotto è

- Dump de la nand origine, Ok

Dump della nand, Ok senza errore
création de fichier ecc avec autogg

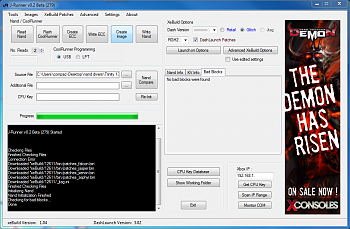

injection avec 360glitchspi v3. ok
Installazione del modhichip, kinar multibrun e 0,25 mm
Per raggiungere la partenza per il suo comfort xell
Luce e funzionamento ok, ma non di successo con xell

- La xell fare vennant non ho deciso di aumentare la lunghezza della CPU_RST! A tutti di un improvviso con il riavvio della console, più di buon funzionamento e luce rossa!

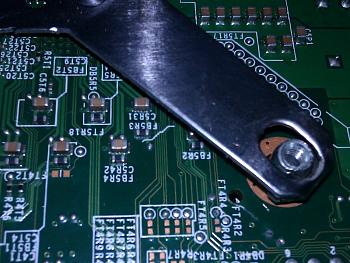

HO rimosso il chip, flash origine.bin
Anche trovare

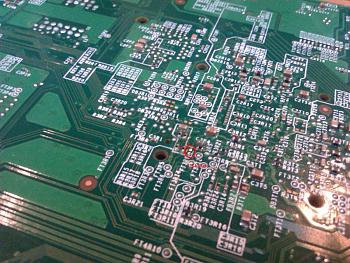

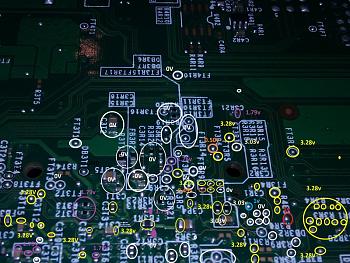

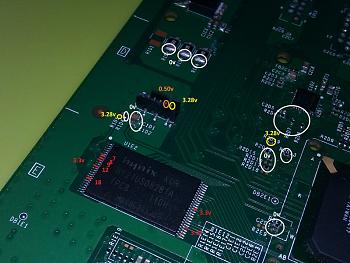

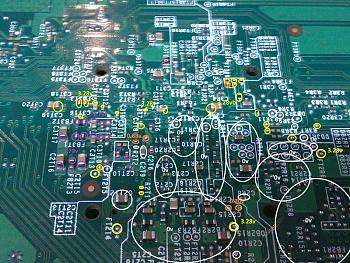

I controlli poi le fonti di tensione 3,3 v stby e qui è il risultato di immagine:

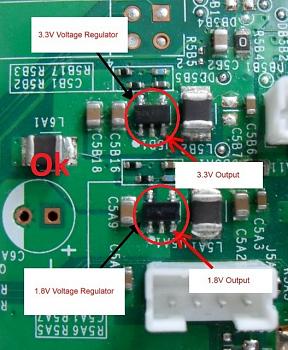

Dopo la verifica della corretta alimentazione blocco sembra
VORREI simulare un consumo di energia e la luce verde potenza blocco è acceso.

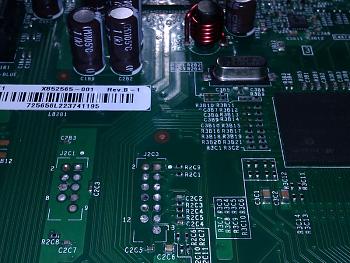

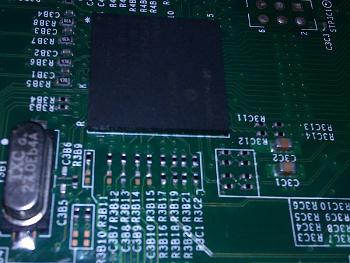

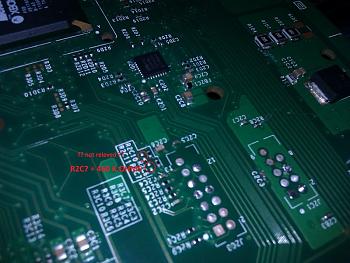

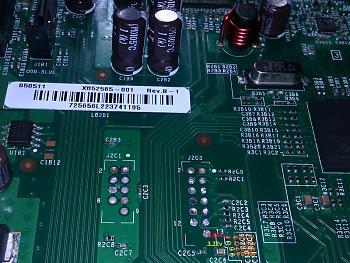

In materia di j2c3/9 riesaminato qui sono delle altre informazioni

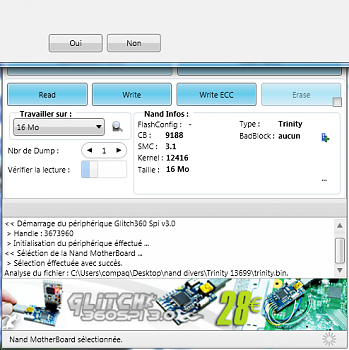

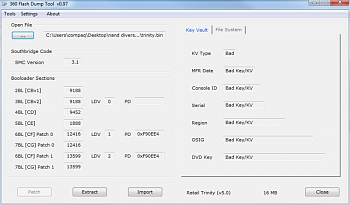

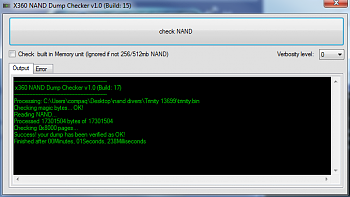

Le operazioni di porte nand sono ben eseguite, vedere per lei






Questo è un riassunto della mia situazione. Per controllare il porto i2c_sda ho molto bisogno della vostra esperienza perché non ho alcun documento, per verificare questo circuito. Vi ringrazio se mi potete dare il vostro aiuto

[Electron^-]

Ciao, e benvenuto...

Ho il tuo stesso problema con una mia console, però la mia mi da il led rosso solamente se si trova nel case, invece se è fuori dal case, funziona senza problemi...

Quale è l'errore secondario che ti da? puoi vederlo tenendo premuto Eject e premendo 4 volte il Sync (riporta qui il numero di led che si accendono ad ogni pressione di Sync)

Puoi anche rispondere in inglese, così è più facile per noi capire quello che ci dici
__________________________________________________ _______


Hello and welcome...

I've your same problem with my console, but mine put out the Red Led only if it is in the metallic case, instead, outside it, Xbox works right...

What is the Secondary Error Code? You can see it pressing Eject and Sync(write here the combination of the number of the led witch is turned on at each touch of Sync button)

You can also reply in english so is more easy for us to understand what you are tell us

[jad67tony]

Hello, and thank you for your homepage as far as I am concerned I do not have a secondary code, or display, or fan, nothing other than the "beep" and red light.
I have launch the procedure of RGH, this is go rather well, but i could not get the xell.
Therefore I lengthen the CPU-RST several times, but not of success.
During this maneuver I then received red light.

The programming nand, works ,but nothing else

[jad67tony]

Excuse me, if! I get an error code to the secondary led
4
4
1
4

I do not know if this is valid for slim ??
4414 There is a problem with the Southbridge chip, could have a broken link to the motherboard

[Electron^-]

Excuse me, if! I get an error code to the secondary led
4
4
1
4

I do not know if this is valid for slim ??
4414 There is a problem with the Southbridge chip, could have a broken link to the motherboard

Yes, it's right... This is the error, because the 4 led is reppresented by 0: [url=http://xbox-experts.com/errorcode/E04/0010/]Xbox-experts.com - Error code 3 RLOD E04 / 0010[/url]


Make this try:

Flash the Original Nand, put off the case the motherboard and try to boot connecting only the RF Board

If BOOT, the problem is a contact to the metallic Case...
If NOT BOOT, try to press down the southbridge with a finger and try to boot.

If NOT BOOT try to reflow the southbridge

[jad67tony]

Yes I made a mistake in the reading of the code, dismayed. Ok i will try the first two test and I say to you

I perform what you recommend, no reaction of the SB do you not has to other operation before the rebillage? A passive component could it not have broiler before putting in question the SB?

[Electron^-]

Some motherboards after some operation, just let diw... I've another one here that is died... you can try to reball the SB...but this is even a try, I don't know if it will revive your console...

[jad67tony]

Course i have taken note. Thank you for your answers. I do not know what to do for the moment.

[pocoyo2]

So the values of 3,3vsb, 5vsb and 1,8vsb are correct? Can you take a snapshot of the critical points (cpurst, post, clk, sda and scl)?

Inviato da Samsung Galaxy Note

[jad67tony]

So the values of 3,3vsb, 5vsb and 1,8vsb are correct?

I am not certain of all the control.
Lack of schema i do not know the localized all.

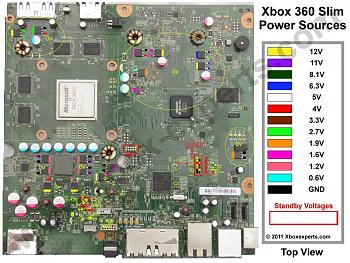

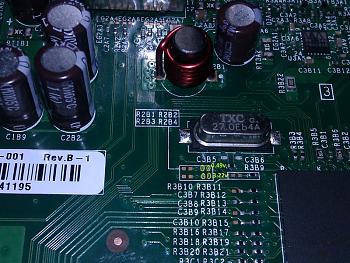

Can you help me to do this please? For information here is a first raise the voltage that I obtained by STBY.
See for yourself:

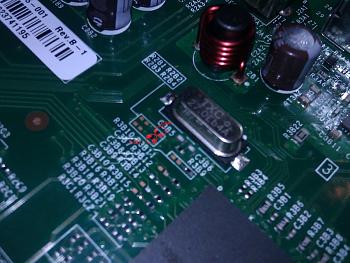

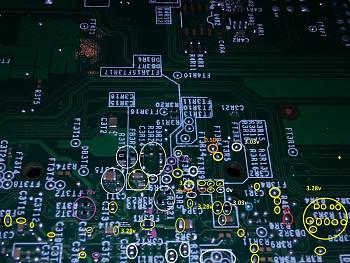

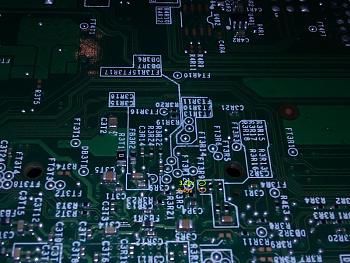

Here are the photos do the day

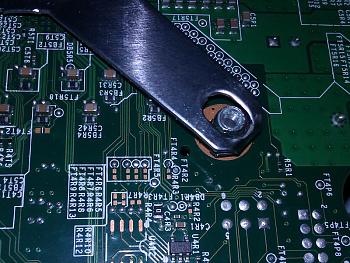

Point RGH

; ; ;

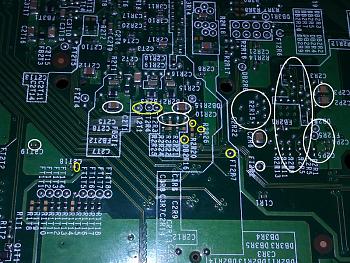

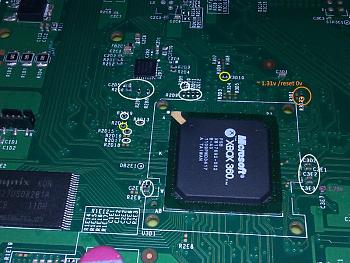

I make a correction on this voltage reading

; ; ; ; ; ;

Do you see what appears there?
As a loop of Reset indeed ...
Do you have any suggestions on the phenomenon please?

[JonnyS]

hi
i have the same problem are you find a sollution ??

[pocoyo2]

Sono passati 3 anni dall'ultimo intervento.. non credo risponderà. Cmq dato che lo stesso problema può avere "n" cause diverse, forse ti conviene aprire una nuova discussione

from Galaxy NOTE 3
