Consiglio su pulsante eject 360 slim che non va

**Morfeus72** · 13-08-11

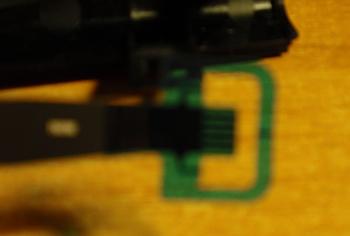

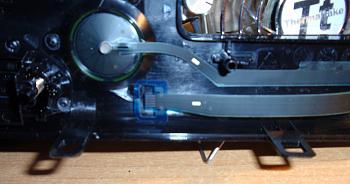

Salve ho un problema con una 360 slim con lettore 9504 ma ora 0225(e appena presa quindi ea gia cob dash 13146)letta la chiave ,il flash e stato fatto su TX PCB senza problemi, provo la consol aperta tutto ok per aprire il carello ho usato il pad tasto A, vado a rimontarla sfioro il tasto eject ed il carrello non esce e non si accende neppure, invece se accendo dal tasto centrare si accende ma il carello esce soltanto se premo a sul pad, premetto che il flat e in perfette condozioni..

Consiglio su pulsante eject 360 slim che non va-1.jpg

Consiglio su pulsante eject 360 slim che non va-2.jpg

Clicca l'immagine per ingrandirla.

Nome: 1.JPG
Visualizzazioni: 20
Dimensione: 156.0 KB
ID: 462

Clicca l'immagine per ingrandirla.

Nome: 2.JPG
Visualizzazioni: 33
Dimensione: 224.1 KB
ID: 463

**X-ray** · 14-08-11

l'hai provato con il tester il flat?
non fidarti dell'occhio...

**Antonio** · 14-08-11

se casomai trovassi con il tester il punto dove si interrope il flat potresti risolvere con una soluzione economica che propose raiden , salda i 2 fili dal connettore e mettili parallelamente e molto vicini sotto la zona del pulsante(qui non spellarli) e dovresti risolvere

**Morfeus72** · 15-08-11

Lo provero col tester abche se ad occhi e proprio ok quando l'ho aperta ho fatto attenzione perche sapevo del flat, la cosa che non ho fatto e vedere se andava prima cmq vi faccio sapere, ce un tutorial sul metodo di raiden?grazie

**Morfeus72** · 16-08-11

Scusate ma come si toglie il flat per controllarlo?e appoggiato solo con la colla?

**jonnyb** · 16-08-11

Ciao, io ho avuto un problema simile...... purtroppo questo flat è molto delicato e basta prendergli leggermente contro con qualcosa per togliere parte della/e piste (credo siano in carbonio). Mi sono armato di pazienza e con il tester sono risalito alle interruzioni, quindi con vernice conduttrice all'argento (va benissimo anche quella al rame del tipo che si usava per moddare i processori athlon) le ho ricostruite. Il tutto funziona perfettamente. Un saluto.

PS. Il flat è attaccato al faceplate con il biadesivo.

**Antonio** · 17-08-11

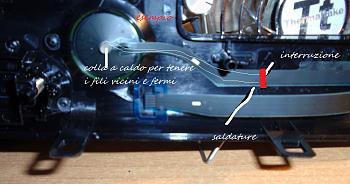

non credo che serva un tutorial basta saldare 2 fili in parallelo tra di loro dal punto di interruzione fino a sotto il pulsante e incollarli vicini con la colla a caldo per esempio

**jonnyb** · 17-08-11

Originariamente Scritto da Antonio

non credo che serva un tutorial basta saldare 2 fili in parallelo tra di loro dal punto di interruzione fino a sotto il pulsante e incollarli vicini con la colla a caldo per esempio

Clicca l'immagine per ingrandirla.

Nome: 2.JPG
Visualizzazioni: 112
Dimensione: 206.6 KB
ID: 503

Scusami ma le saldature (optando per la soluzione con fili elettrici) credo proprio che vadano fatte dal/dai pulsanti al connettore del flat sulla scheda madre...... credo sia una follia anche solo provare a saldare sul flat.
Sempre che io non abbia interpretato male la figura.

@Morfeus72, per esperienza ti dico che quasi sicuramente hai danneggiato il flat sulla sinistra del faceplate provando a togliere il laterale cromato della slim (controlla bene il flat proprio li!).

**Antonio** · 17-08-11

io non intendevo che si dovesse saldare sul flat , quell'immagine serve solo per far capire cosa intendevo visto che chiedeva del tutorial ma visto che non c'è con l'immagine a disposizione ho illustrato l'idea in maniera piu semplice
Edit:infatti io prima dicevo proprio di saldarli dal connettore

**jonnyb** · 18-08-11

Ok, chiedo venia allora

sono io che ho capito fischi per fiaschi!! sarà il caldo....... effettivamente hai ragione... poco più su hai spiegato bene di saldare sul connettore. Scusa ed un saluto.

**Antonio** · 18-08-11

nessun problema!!

**Morfeus72** · 19-08-11

Ciao si puo chiudere il post risolto grazie era colpa del flat

**Antonio** · 19-08-11

Lo hai sostituito comprandolo oppure hai utilizzato il metodo che ti ho proposto io?

**Morfeus72** · 19-09-11

Sostituito con uno nuovo grazie per i consigli..

**Raiden** · 19-09-11

Originariamente Scritto da Antonio

Lo hai sostituito comprandolo oppure hai utilizzato il metodo che ti ho proposto io?

Chissà dove l'avrà letto e chi l'avrà scritto... ^_^

**Electron^-** · 20-09-11

Comunque, è possibile saldare sul flat... ho fixato un taglio netto fatto da un cliente....

**hank82** · 02-12-11

mi intrometto a bomba in questo vecchio post perche la slim che avevo sottomano ha presentato questo problema!! come 1 idiota non ho verificato se prima espellesse col tasto EJ e ora ovviam il cliente (che ci aveva pure ripensato sulla mod.. vuole addebitare a me la rottura...il colmo) ci sono stato attento sapendo quanto sono delicati eppure... BOH nessuno mi toglierà dalla testa che fosse già cosi...

CMQ bando alle cavolate qualcuno ha il pinout o delle foto della riparazione fatta?? raiden hai mica 1 foto della soluzione da te proposta.... io, se non riesco a trovare la rottura, quando me la avrà riportata, pensavo di collegare 2 fili awg30 dal pulsante eject all RF e chi si è visto si è visto...!

**X-ray** · 02-12-11

la pista interrotta la vedi ad occhio, tranquillo che si vede...
cmq salda 2 fili awg30 e portali fino al pulsante eject e vedi che funziona

**hank82** · 02-12-11

ok perfetto... ma i fili che partono dal pulsante dove li avete poi saldati?? sui pin posteriori del connettorea a ghigliottina dell' RF oppure saldati a rifare contatto coi pin del flat stesso nella parte terminale???
