Led attivita hdd

[P@olo]

Ciao a tutti,
qualcuno sa quali sono i punti sulla piastra della xbox phat sui quale per avere un led che segnala l'attività del disco?
So che sono i pin 9 (5v) e il pin 11 (Gnd) del cavo sata.
Nel caso che nessuno li sappia, me li cerco

[Baccello]

Ma dove lo vuoi piazzare il led? sull'hd o sul case della xbox?
Ti ho trovato questa guida:
hxxp://allentron.tripod.com/xbox_360_hdd_activit/index.album/pin-11?i=8

[P@olo]

sul case della xbox, una volta individuati i punti, filo awg30 e lo metti dove vuoi

[P@olo]

se a qualcuno interessa, ho trovato questo in rete, non ho ancora aperto la console per farlo, ma lo farò presto

[brunosso]

rispondo xkè già passato da questa mod. In pratica sulla mobo non troverai mai il pin 11 del connettore SATA power. Infatti dovresti aprire tutto il connettore come nell'ultima foto della guida che ti ha linkato baccello, e saldare un cavo. Essendo un hdd da 2,5 molti pin del connettore alimentazione non sono usati, tra cui l'11 che muore dentro la copertura di plastica, e quindi non raggiunge la motherboard.

spero di essere stato chiaro

[P@olo]

hai perfettamente ragione: se si vanno a contare i pin dell'hdd sono di gran lunga superiori come numero ai pin del connettore presente sulla sk madre, ma possiamo pure dire che il pin 11 del disco è una massa e che quindi la possiamo prendere altrove

[P@olo]

ho trovato la pinout del cavo power sata.
dal 1 al 3 3,3v filo arancione
dal 4 al 6 gnd filo nero
dal 7 al 9 +5VDC filo rosso
dal 10 al 12 (11 come optional) filo nero gnd
dal 13 al 15 +12VDC filo giallo.

infatti sul conettore si hanno 4 fili, perchè tra di loro i pin sono uniti.

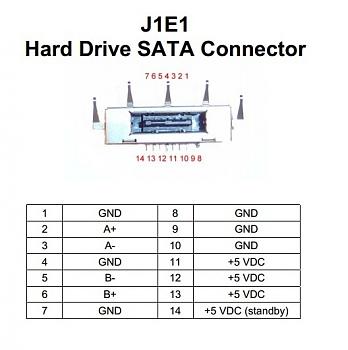

percui secondo me per il led di attività basta un pin qualsiasi dei 5v, guardando sull'immagine che ho messo sopra sono i pin 11 - 12 -13 della sk madre.
Infatti mettendo il tester per misurare la continuita tra il pin 9 del disco e i pin del connettore della sk madre che ho detto qui sopra c'è.
domani se riesco provo, se ho una resistenza da 120 ohm, altrimenti tra una settimana il led lo butto
