[TUTORIAL]Custom Sound con Teensy

[gledian]

Ho ricompilato i sorgenti di g33k (per la lettura e scrittura del ISD2100 presente sull' XBOX360 e che permette la riproduzioni di suoni all' avvio, allo spegnimento e all' apertura e chiusura del carello del lettore) per il Teensy 2.0++ e Teensy 2.0
In allegato troverete l' HEX per compilare il teensy, lo script python, i sorgenti di g33k, quelli modificati da me e il pdf con tutte le informazioni sull' ISD2100.

REQUISITI:

-Sistema operativo LINUX (su windows ho riscontrato problemi in lettura e scrittura, mentre su linux tutto liscio)
-Teensy 2.0 ++ o Teensy 2.0, con regolatore di tensione 3.3V
-python 2.7.X
-pyusb

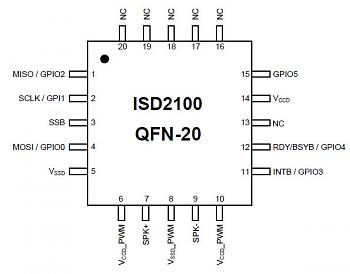

PINOUTS:

PIN	TEENSY	ISD
SS	PB0	3
SCK	PB1	2
MOSI	PB2	4
MISO	PB3	1
BSY	PB4	12

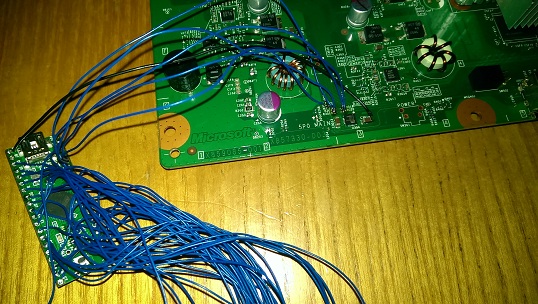

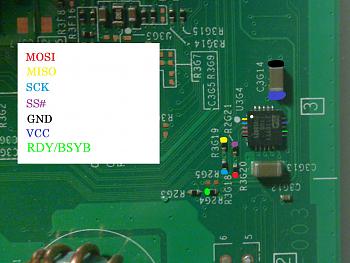

Il GND va collegato come nell' immagine sottostante e per alimentare l' ISD2100 basta tenere la console spenta con l' alimentatore collegato.



GUIDA ALL' USO DELLO SCRIPT PYTHON "isd2100.py"

Per avviare lo script dovrete digitare il comando:
isd2100.py CMD
CMD va sostituito con i seguenti comandi:

status	Mostra lo stato dell' ISD2100
int	Mostra lo stato di interrupt
pwrup	Attiva l' ISD
pwrdwn	Spegne l' ISD
reset	Resetta l' ISD
id	Mostra l' ID dell' ISD
read	Legge il contenuto dell' ISD
write	Scrive file sull' ISD
flush	Cancella il contenuto dell' ISD
voice	Plays voice prompt
voicerg	Plays voice prompt in register
macro	Plays voice macro
macrorg	Plays voice macro in register
stop	Stops play
help	Stampa l' elenco dei comandi disponibili

ESEMPI COMANDI

Per riprodurre i suoni date i seguenti comandi:

isd2100.py voice 5 \\riproduce suoni accensione/spegnimento
isd2100.py voice 6 \\riproduce suoni apertura/chiusura carrello lettore
isd2100.py macro 3 \\riproduce suoni apertura/chiusura carrello lettore e disattiva l' ISD
isd2100.py macro 4 \\riproduce suoni accensione/spegnimento e disattiva l' ISD

Per leggere e scrivere l' ISD

isd2100.py read nomefile.bin \\Legge il contenuto dell' ISD e lo salva su un file chiamato nomefile.bin
isd2100.py write nomefile.bin \\Scrive il contenuto di nomefile.bin nell' ISD

Attenzione prima di scrivere l' ISD dare il seguente comando per cancellarne il contenuto altrimenti il contenuto scritto non corrisponderà completamente a quello del file che vorrete scrivere
isd2100.py flush

LINK ALLEGATI
HEX TEENSY 2.0 e SCRIPT: [url]http://www.mediafire.com/download/1c9pp2wz69airnm/Script%2BHex_teensy2.0.zip[/url]
HEX TEENSY 2.0 ++ e SCRIPT: [url=http://www.mediafire.com/download/4lqic5q749p0lid/Script_Hex_teensy2__.zip]Script Hex_teensy2[/url]
SOURCE + ISD2100 DESIGN GUIDE: [url=http://www.mediafire.com/download/iq3813phs3f4n7t/Source_ISD2100_Design_Guide.zip]Source ISD2100_Design_Guide[/url]

Thanks/Credits:
Ringrazio g33k per aver rilasciato i suoi sorgenti senza i quali non sarebbe stato possibile questo porting.
FONTE: [url=http://libxenon.org/viewtopic.php?f=44&t=166]LibXenon.org • View topic - Microcontroller for Xbox360 slim sound files[/url]
ginncorvus per l' immagine con i punti sulla motherboard

[Pa0l0ne]

Bravissimo! Mi ero da sempre ripromesso di testare il source..ma poi non ho mai avuto occasione. Grazie davvero per la condivisione e complimenti per la riuscita.

[Tommino81]

Sei un grande gledian, finalmente anche io potro' mettere la voce dello spago all' accensione della consol.

Inviato dal mio LG-D855 utilizzando Tapatalk

[Pa0l0ne]

Gledian, se tu mettessi il tuo tutorial anche su raziel ne sarei onorato

[gledian]

Con piacere, stasera mi registro e lo posto
