xbox jasper non si accende

[bicienzo]

Salve a tutti,come da titolo ho una xbox 360 modello jasper che non ne vuole sapere di accendersi,ho cambiato alimentatore modulo rf ma nulla,ho controllato tutta la scheda madre ma in apparenza sembra tutto apposto,il led dell'alimentatore resta sempre di colore arancio,a dimenticavo la consol è originale,se qualcuno ha avuto lo stesso problema sarei felice di sapere come ha risolto,sono sicuro che voi del forum,che secondo me siete molto bravi che qualcuno mi aiuti,per il momento grazie aspetto notizie,ciao.
PS: spero di aver scritto nella sezione giusta.

[Pa0l0ne]

E' stata tentata una mod in precedenza? I punti classici sono stati "toccati"?
Le tensioni ci sono?

[bicienzo]

Ciao no nessuna mood tutto nuovo in apparenza,

[Pa0l0ne]

Hai risposto ad una sola delle due domande

[bicienzo]

Posto delle foto, [url=http://imgur.com/k04Bhs6&qkcxI3u&3ERztt5&P0oIvv0&gMg3Gy2#0]Imgur[/url] speriamo che si vedono, x quanto riguarda le tensioni se mi spieghi ti posso rispondere

[Pa0l0ne]

Se non sai come trovare e misurare almeno le tensioni di standby non posso aiutarti.

[marcus78]

Basta cercare



[url]https://www.google.it/search?q=tensioni+xbox+360+phat+consoleopen&source =lnms&tbm=isch&sa=X&ei=ZNQ2VaKjDIvfywP40IDoCg&ved= 0CAkQ_AUoAw&biw=360&bih=592[/url]

Inviato dal mio GT-I9515 con Tapatalk 2

[bicienzo]

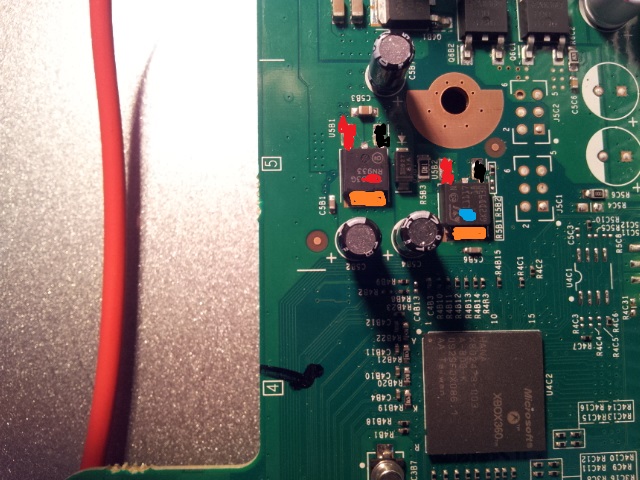

ho provato a misurare le tensioni come suggeritomi e ho trovato questi due mosfet il primo quello col puntino rosso U5B1 :tra piedino ROSSO e NERO 5V (4,98V) mi sembra corretta,tra piedino NERO e ARANCIONE mi da 3.3 v e mi sembra corretto, poi il secondo quello col puntino blu U5B2: tra piedino ROSSO e NERO mi da 3.82 ma dovrebbe essere 5V se sbaglio correggetemi, poi tra piedino NERO e ARANCIONE 1,81V! mi sembra corretta. secondo voi potrebbe essere il mosfet U5B2 a dare problema?

[pocoyo2]

No. Se hai 1.8v e 3.3v è tutto normale. Controlla quanto hai sui piedini di Y3B1 e su R4B24

from Galaxy NOTE 3

[bicienzo]

allora grazie a tutti x l'interessamento,allora sui piedini Y3B1 e 00.6V poi x l' R4B24 e 0 nulla

[pocoyo2]

Y3B1 è ok mentre R4B24 no. Quando dici che è originale intendi dire che non era mai stata aperta?

from Galaxy NOTE 3

[bicienzo]

no, aperta si per mod lettore ma e stata una delle prime fatte lt 3.0 e non ha dato mai problemi fino all'altro giorno che non si è accesa più,volevo far capire che non e mai stato tentato un RGH questo e tutto

[bicienzo]

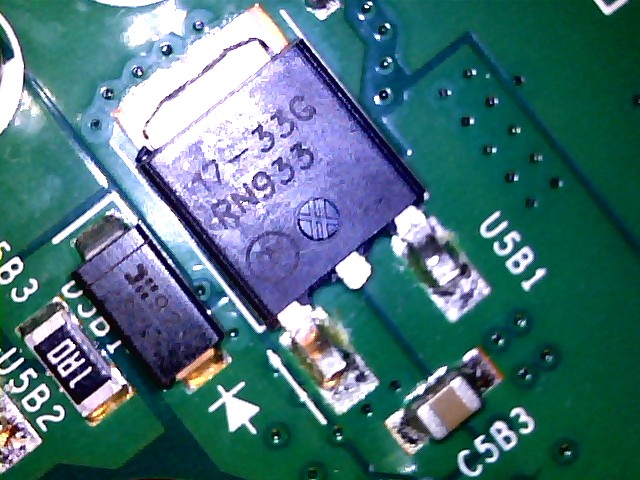

allora U5B1 come da foto è in corto ho una slim a pezzi secondo voi con quale si potrebbe sosttituire prendendolo da questa scheda madre? grazie in anticipoa dimenticavo io lo provato con alimentatore staccato e bippa sempre comunque è l'unico che bippa gli altri funzionano come la guida letta su questo forum come provare i mosfet e resistenze

[pocoyo2]

Le slim non hanno regolatori standby a uscita fissa, quindi non puoi utilizzare nessuno di loro. Per accertarti che sia il regolatore Ko toglilo e vedi se il corto sparisce

from Galaxy NOTE 3

[bicienzo]

ok tolto ma non è quello il corto ci sta ancorami da corto nella zona connettore alimentazione fino al mosfet tolto ho controllato di tutto sopratutto le porte usb ma nada

[pocoyo2]

Quindi non è cambiando il regolatore che risolvi. Hana, nand o southbridge sono I sospettati

from Galaxy NOTE 3

[DrSchottky]

Quindi non è cambiando il regolatore che risolvi. Hana, nand o southbridge sono I sospettati

Ma se il corto è sulla v_5p0stby non dovrebbe essere più a monte?

[bicienzo]

ok se avete qualche altra idea sarò felice, comunque grazie per la vostra attenzione

[pocoyo2]

Ma se il corto è sulla v_5p0stby non dovrebbe essere più a monte?

Ho riletto da capo e in un post precedente dice di avere tutte le tensioni stby corrette. Mi stavo confondendo con un'altra discussione molto simile.
Fatto sta che se avessi realmente un corto come potresti avere quelle tensioni?

from Galaxy NOTE 3

[DrSchottky]

Io da quel che ho capito ha le tensioni in output corrette ma non arrivano i 5v a U5B2(sempre che debba arrivarci).
Boh.

UPD:No, su U5B2 non deve entrare la 5V, quindi le tensioni sono corrette.

Su R4B24 la tensione l'hai provata su entrambi i capi?
