Hard disk per xbox360 xenon

**jops86** · 16-03-15

Originariamente Scritto da tsunami666

Ok, scusa. Se tu per matrix v1.0 intendi il MATRIX NAND READER E PROGRAMMER tutto ok. Pensavo ti riferissi al matrix glitch chip v1.0
Servono due diodi oppure 3 resistenze.

Resistenze da 100 ohm servono per la lettura tramite porta parallela.

Ok...quindi la resistenza da 100ohm tra pin4 e pin7 di j2d2 non la metto. invece il passaggio di togliere la resistenza(o quello che è) sotto al processore per proteggere i fuses? scusate la miriade di msg ma sono davvero confuso

**tsunami666** · 16-03-15

Tra pin4 e il pin7 basta ponticellare senza resistenze...
R6T3 è l' ultimo dei problemi.
[url]http://www.consoleopen.com/forum/tutorial-base-per-installazione-dellrgh/147-tutorial-jtag-guida-all-avvio-del-jtag-hack.html[/url]

**jops86** · 17-03-15

Originariamente Scritto da tsunami666

Tra pin4 e il pin7 basta ponticellare senza resistenze...
R6T3 è l' ultimo dei problemi.
[url]http://www.consoleopen.com/forum/tutorial-base-per-installazione-dellrgh/147-tutorial-jtag-guida-all-avvio-del-jtag-hack.html[/url]

Ok...per ora grazie...appena mi arriva il matrix sicuramente tornerò a rompervi le scatole

Anche perchè dalle serigrafie che ho visto sulla foto dell'oggetto che ho comprato sembra che i 6 pin vadano collegati tutti su J1D2 mentre sulla guida jtag nella sezione del pic18f2455 i pin 5 e 6 si collegano su J2B1

**tsunami666** · 17-03-15

Sono sempre 7, vanno sia su J1D2 sia J2B1. Rileggi bene...

**jops86** · 17-03-15

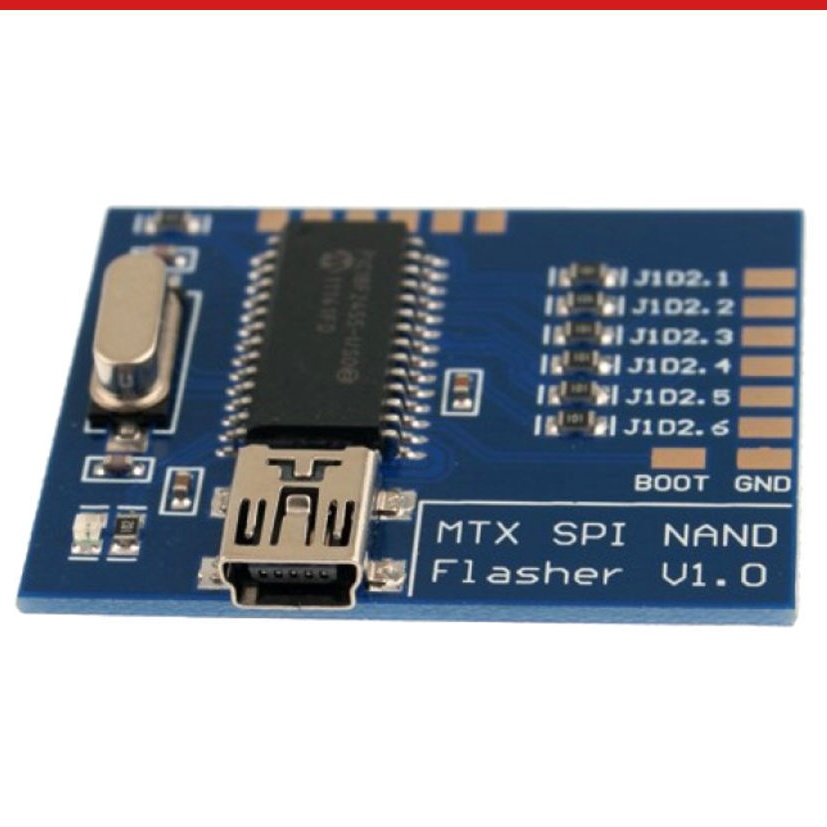

Quello che ho comprato è questo...tu intendi 7 compreso gnd giusto? Cmq come vedi le etichette si riferiscono tutte a j1d2

Hard disk per xbox360 xenon-img_20150317_090942.jpg

**tsunami666** · 17-03-15

Sarà qualche cinese che ha trascritto male...

Segui lo schema della guida.

**kalice123** · 17-03-15

allora, mi sono ricordato del programma che io ho usato, si chiama autohacker 2.1, ti crea direttamente la xbr. Va da se che essendo il programma molto vecchio, ti conviene sempre usare autogg o jrunner (con relativa estrazione della cpu key) per poterti generare una dashboard aggiornata. Se non vuoi usare tanti programmi usa autogg o jrunner tanto in fase di creazione devi sempre recuperare la cpu key.

**jops86** · 19-03-15

Il flasher è arrivato...fra poco vado a prendere i diodi cosi comincio...un ultima cosa...ma gnd basta collegarlo su j1d2 o dal flasher devo tirar fuori 2 fili e collegarli sia su j1d2 che su j2b1?

**tsunami666** · 19-03-15

Ne basta uno. gnd è sempre gnd. Dovresti arrivarci da solo...

**jops86** · 19-03-15

Originariamente Scritto da tsunami666

Ne basta uno. gnd è sempre gnd. Dovresti arrivarci da solo...

Sempre meglio passare da fesso che fare danni...comunque c'è una guida per usare jrunner+autogg...in giro trovo solo guide per l'aggiornamento...o posso usare jtag tool come nella guida che ho seguito fino ad ora?

**jops86** · 20-03-15

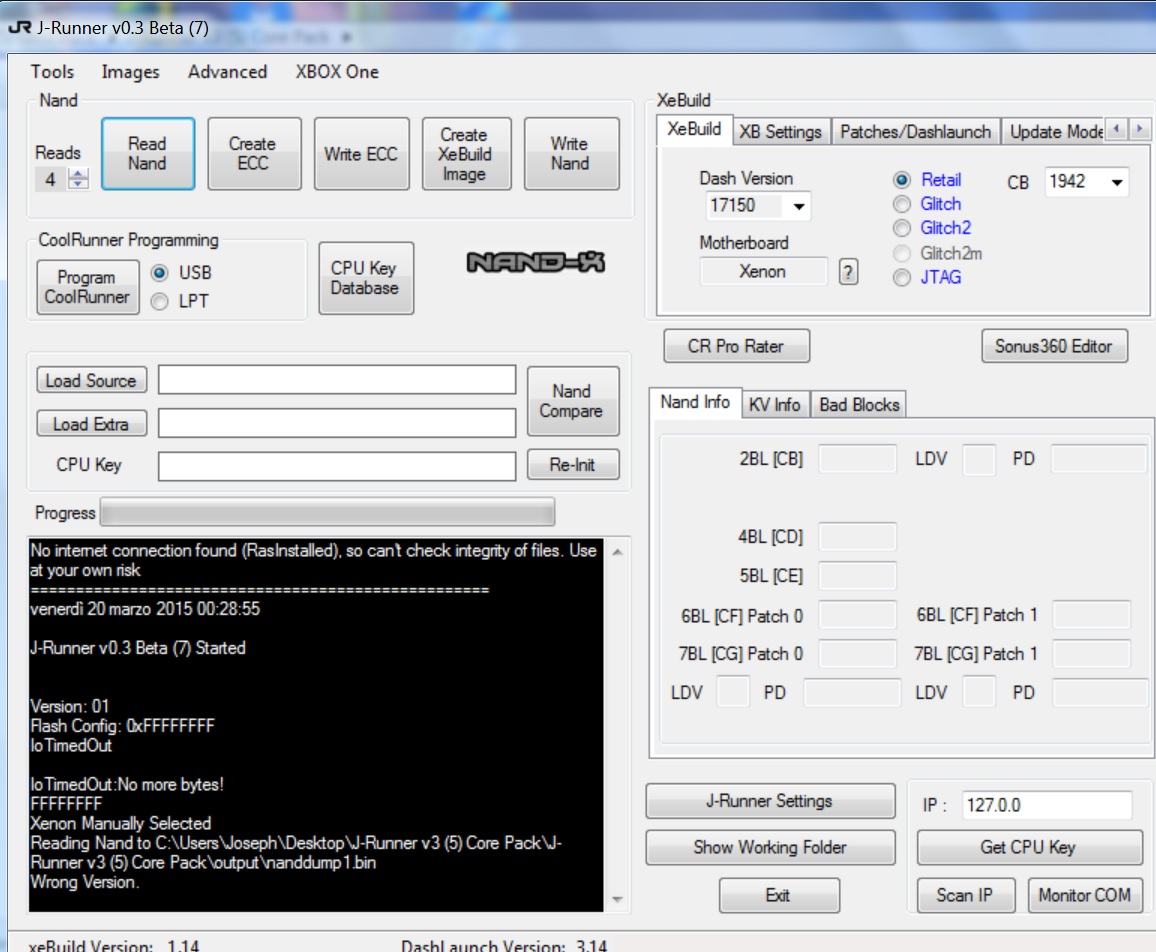

Non riesco a leggere la nand...questa è la schermata che mi compare quando premo read nand

Hard disk per xbox360 xenon-nonlegge.jpg

**luca73** · 20-03-15

Una foto dell installazione sarebbe utile a tutti per poterti aiutare meglio

**PlayerOne** · 20-03-15

Saldature fatte bene? Fili saldati nei posti giusti? Do andina banale ma è meglio accertarsi, avvii la lettura a console spenta e alimentazione collegata alla parete?

Prova anche ascollegare il cavetto USB dal flasher e l'alimentatore dalla console poi ricollega e prova nuovamente.

**jops86** · 20-03-15

Originariamente Scritto da PlayerOne

Saldature fatte bene? Fili saldati nei posti giusti? Do andina banale ma è meglio accertarsi, avvii la lettura a console spenta e alimentazione collegata alla parete?

Prova anche ascollegare il cavetto USB dal flasher e l'alimentatore dalla console poi ricollega e prova nuovamente.

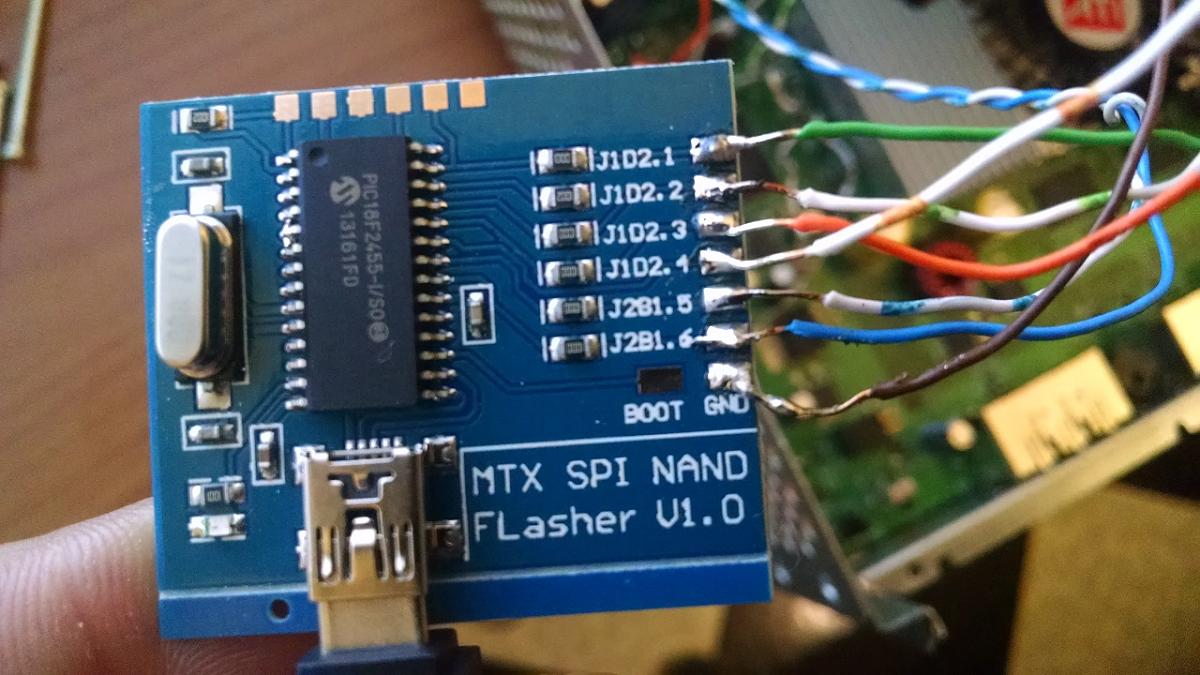

Fatte tutte le prove...quando collego l'alimentazione all'xbox si accende il led rosso del flasher, poi quando collego l'usb il led si accende piu forte...comunque vi posto le immagini dell'installazione...magari vedete qualcosa che non va

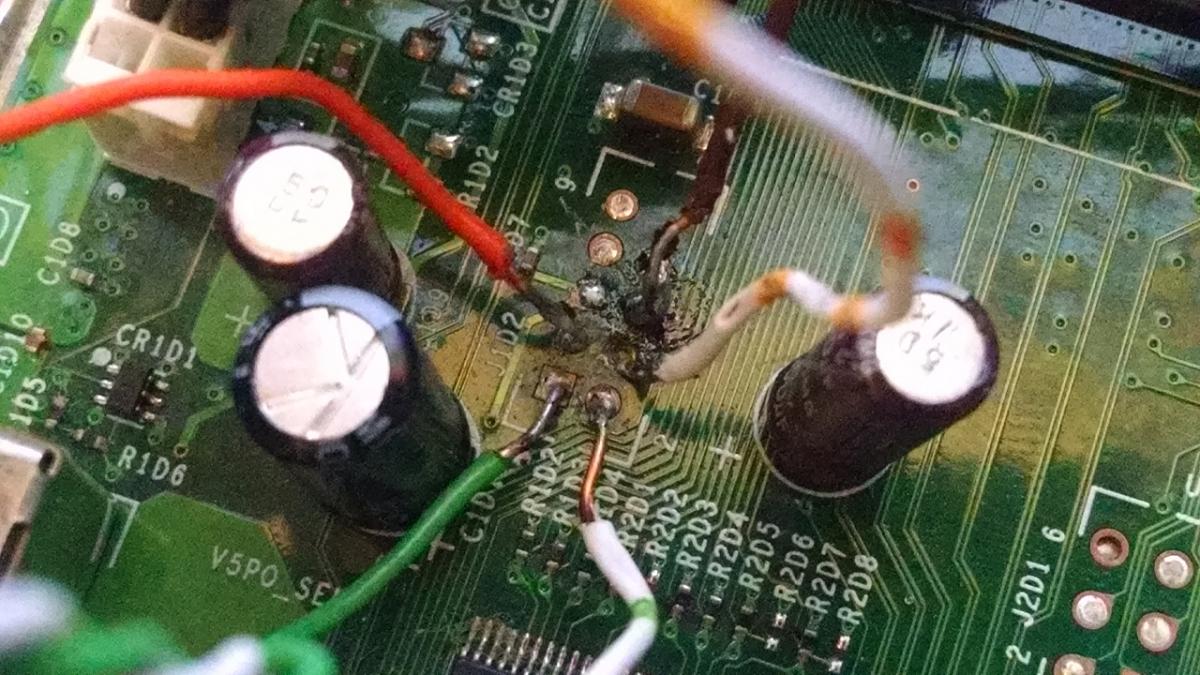

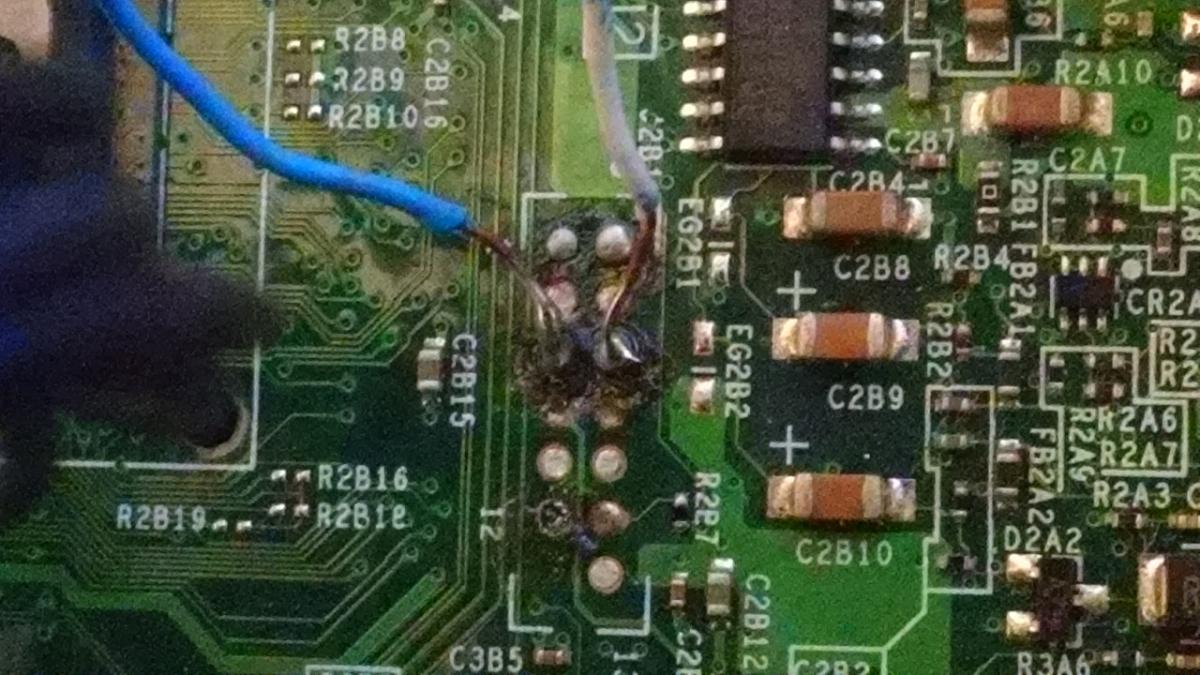

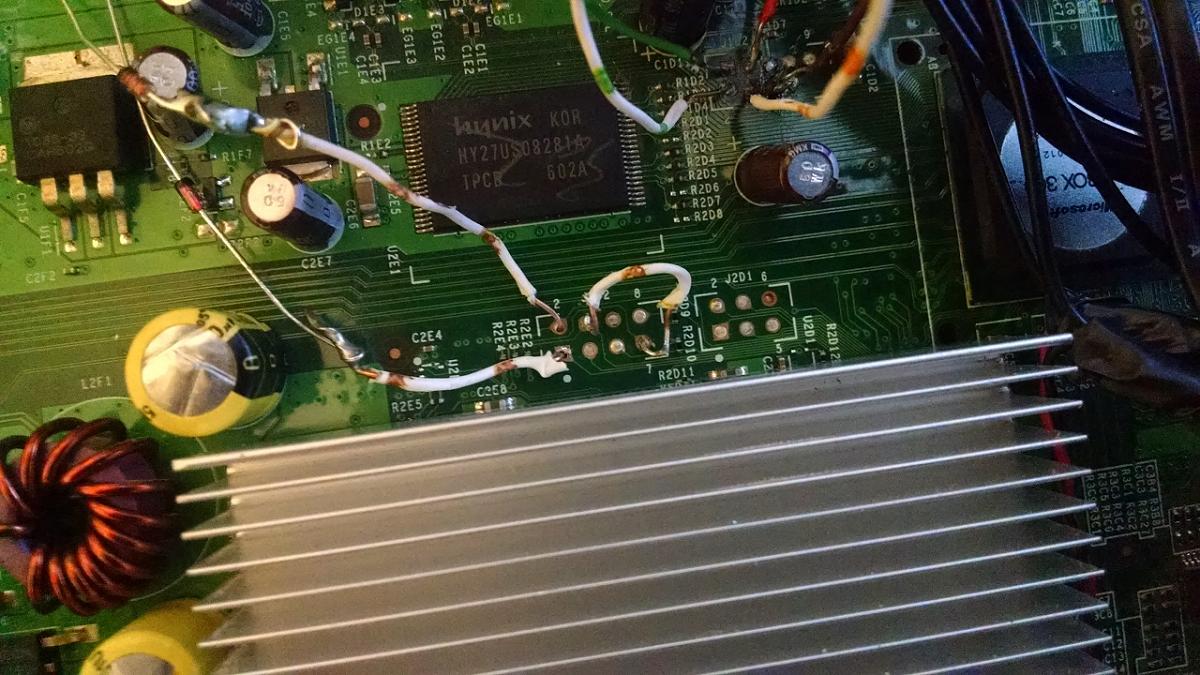

Hard disk per xbox360 xenon-img_20150320_014428373.jpg

Hard disk per xbox360 xenon-img_20150320_013100732.jpg

Hard disk per xbox360 xenon-img_20150320_013107182.jpg

Hard disk per xbox360 xenon-img_20150320_013335944.jpg

Hard disk per xbox360 xenon-img_20150320_013418738.jpg

**jops86** · 20-03-15

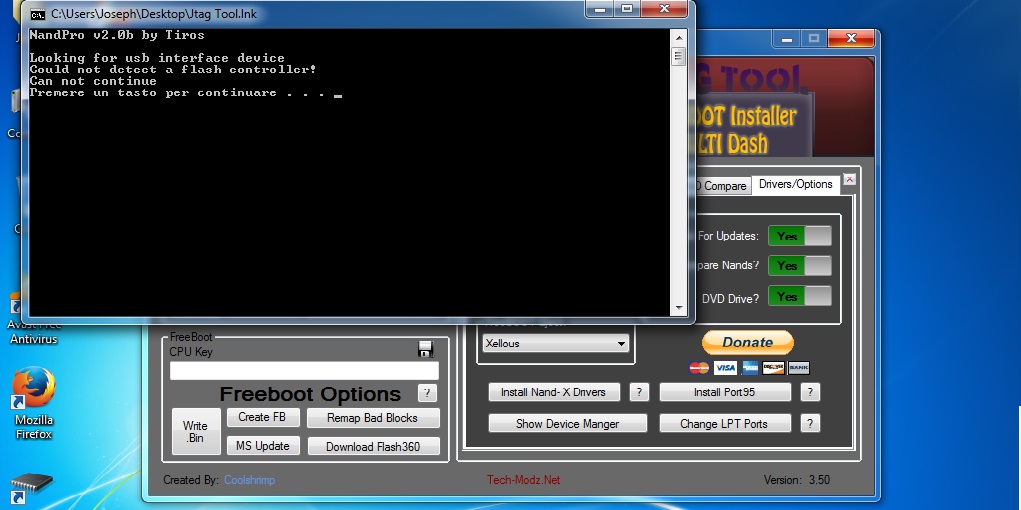

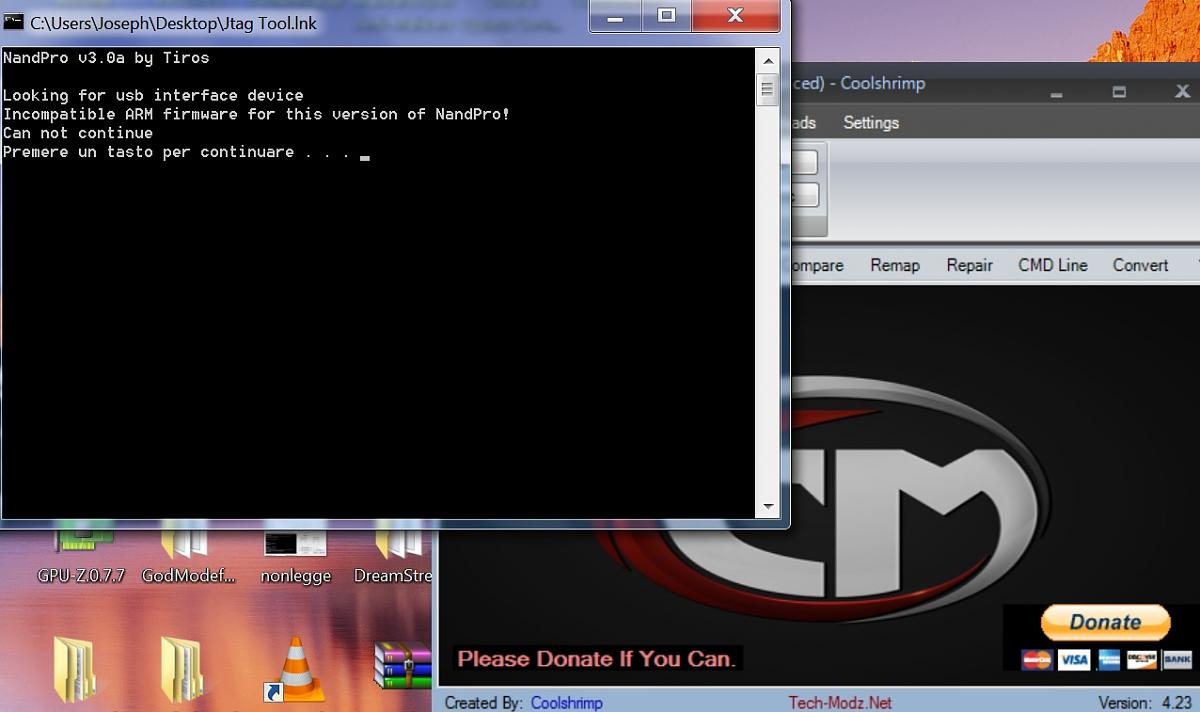

jtag tool mi restituisce questo

Hard disk per xbox360 xenon-nuova-immagine-bitmap.jpg

**kalice123** · 20-03-15

il flasher non è compatibile con nandpro 3.0, usa il 2.0

**Razorbacktrack** · 20-03-15

Cioè usa autogg

**kalice123** · 20-03-15

tra l'altro le saldature lasciano a desiderare (non che le mie siano il massimo, però...) quei diodi messi così danno l'impressione che tocchino il condensatore e il componente sotto, mettili accorciando i piedini

**jops86** · 20-03-15

Originariamente Scritto da kalice123

tra l'altro le saldature lasciano a desiderare (non che le mie siano il massimo, però...) quei diodi messi così danno l'impressione che tocchino il condensatore e il componente sotto, mettili accorciando i piedini

ti assicuro che non ci sono falsi contatti...è tutto distanziato...comunque io sto utilizzando, come driver, quelli contenuti al'interno dei vari programmi per far riconoscere il flasher e me lo vede come "xecuter nand-x"....non è che devo utilzzare altri driver? anche perchè ho provato jtag tool 3.50 e questa è la schermata
