Nand corona v2 non viene più rilevata! Help!

[joeh]

Secondo me l unica soluzione è quella di fermarti e mandarla a qualcuno di noi modder..... parere personale

[TheLinuxMafia]

Credo che abbia la passione e l'intraprendenza per fare da solo, deve solo migliorare nella pratica, una console morta non è la fine del mondo, per fare un passo avanti deve capire dove ha sbagliato e perché, mandarla ad un modder è la strada più semplice ma a lui non serve a nulla, una console morta si ricompra, l'esperienza no, non solo gli oggetti hanno un valore, per fortuna.

[blackfox0]

Ho ripulito la scheda e ho staccato sia il chip sia il teensy che la fake sd.

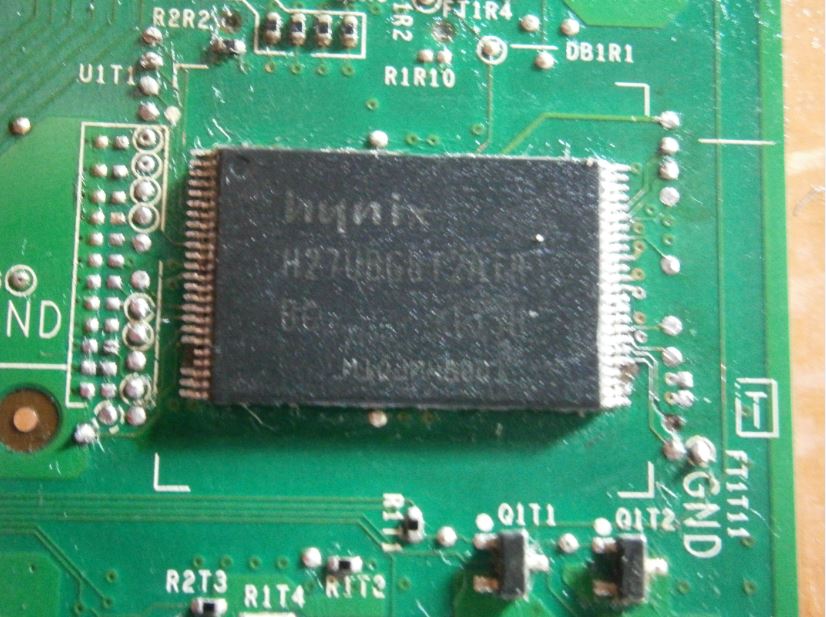

Ecco le foto:





Ho ricontrollato anche le tensioni: ci sono sempre i 3.3V, gli 1.8V e i 5V.

[TheLinuxMafia]

Hai controllato le tensioni sulla nand ? Sicuro che non ci sono corti ? Adesso quale nand hai la sua o quella che hai messo in seguito ?

[blackfox0]

Corti non ce ne sono sulla nand perché ho controllato con il tester dopo aver pulito i piedini della nand con la trecciola. Per quanto riguarda le tensioni sulla nand, purtroppo non riesco a trovare uno schema delle tensioni che ci dovrebbero essere. Comunque al momento ho rimesso la nand che c'era in origine.

[giga.91]

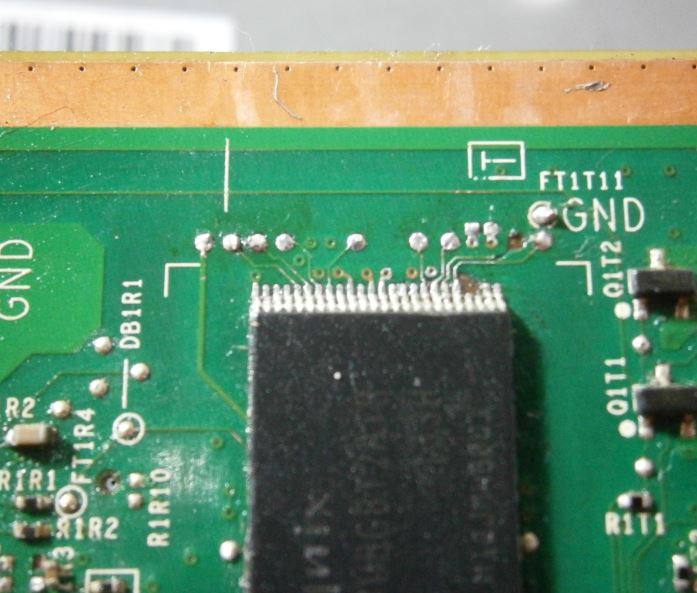

Ma sono saltati pad? Le piste che si vedono nella seconda foto le hai controllate?

[blackfox0]

Sì, sono saltate quattro piazzole sotto alla nand (quando ho smontato la nand per rimettere quella che c'era in origine), ma per fortuna si tratta di punti NC e poi è saltato anche il pad I/O1 (quando ho staccato il teensy), ma la pista c'è ancora.

[giga.91]

Hai visto che sono nc con cosa? Col datasheet della nand?

guardando la prima foto.. in basso a destra della nand sei certo che le piste siano connesse alle piazzole e le piazzole siano buone???

[blackfox0]

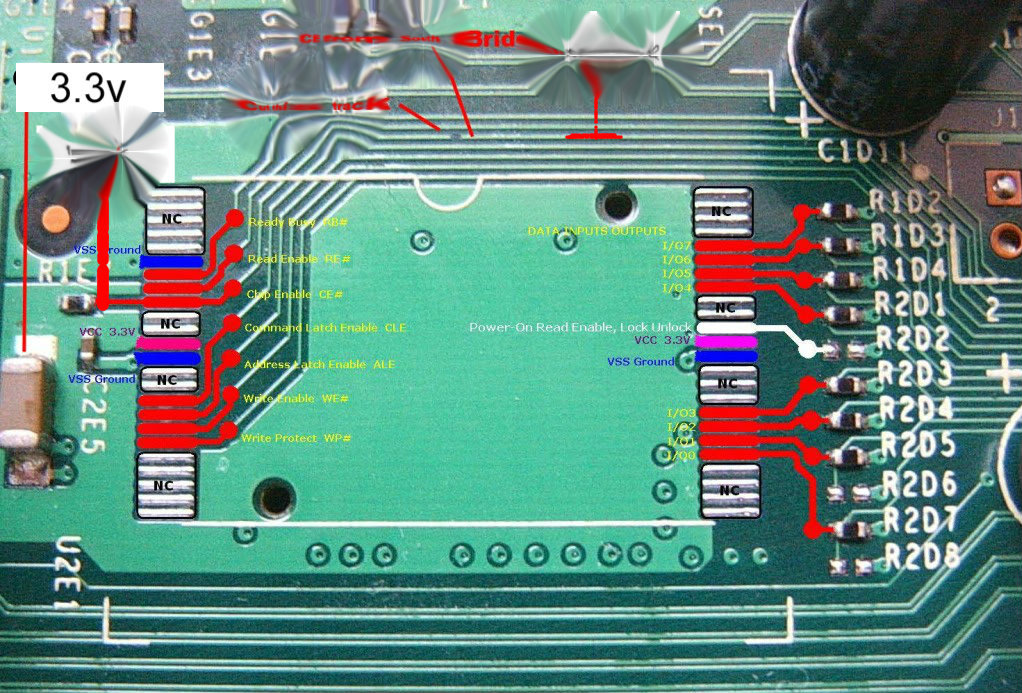

Sì, ho confrontato la nand con quest'immagine:

[blackfox0]

guardando la prima foto.. in basso a destra della nand sei certo che le piste siano connesse alle piazzole e le piazzole siano buone???

Riguardo alle piste ho appena controllato con il tester e c'è continuità tra le piazzole e i piedini della nand. Manca solo una piazzola (I/O1). Non so se può essere un problema.

[joeh]

Resto sempre del parere che se ti fermi e la mandi a qualcuno è possibile che sia ancora salvabile, capisco il tentare per fare esperienza ma come si dice perseverare è diabolico...

[giga.91]

Certo che è un problema.. devi ripristinare anche questa. Intanto fai cosi: i primi 4 pin in basso a sinistra sono gnd (dalla foto che hai postato ), li colleghi tutti e 4 assieme e a massa.

[blackfox0]

Scusami giga.91, ma è un punto di I/O a se stante. Era collegato solo alla nand e a nient'altro, quindi non credo si possa ripristinare la pista. Correggimi se sbaglio.

[giga.91]

non muore li! È un pin di i/o (input/output) gli serve per dialogare, non puoi amputarlo XD.. ripristinalo come anche i 4 piedini a massa. Adesso non ho il datasheet ma se a quei pin è stato assegnato un potenziale (in questo caso 0) non puoi nemmeno lasciarlo fluttuante.
Ripeto: sistema prima tutti i pin e poi vediamo se riesci a leggerla/scriverla

Ps ho letto male.. c'è scritto nc.. avevo letto gnd.. quei 4 pin lasciali stare..

[blackfox0]

Ok, quindi quei quattro pin li lascio stare, mentre invece il punto I/O come devo ripristinarlo?

[giga.91]

Non ti è rimasta completamente la pista?
Edit Ho visto la foto.. se vedo bene hai un pezzo di pista che poi non si collega al pad perche mancante.. giusto? Non riesci a saldare dentro pad?
Manca completamente?

[blackfox0]

Sì, la pista che parte dalla nand c'è ma è saltato il pad a cui era collegata.

EDIT: sì, il pad non c'è proprio più e non si può saldare lì.

[giga.91]

Guarda qui
[url]http://www.consoleopen.com/forum/attachments/sezione-xbox-360-jtag-e-reset-glitch-hack/12164d1375916129t-corona-v2-solo-un-beep-slim-4gb-rebuild.jpg[/url]


Fai una cosa però. . Qui sul forum ci sono molte persone preparate, per il punto alternativo aspetta qualcuno che ti consigli quale prendere.. non vorrei che sbagliando ti faccia fare danni

[blackfox0]

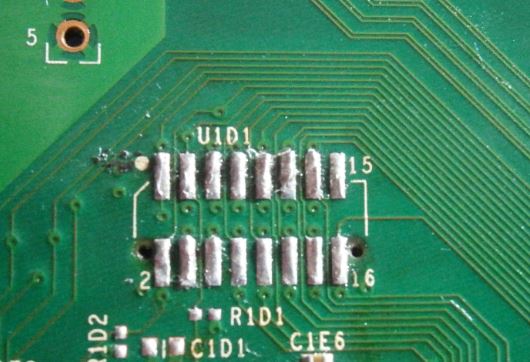

Ti ringrazio, ma ho già avuto quest'idea e ho già accertato che tutti i punti dell'u1d1 diano continuità con i punti della nand. Purtroppo non è neanche quello il problema.

[giga.91]

Aspetta.. hai continuità col pin i/o1?
O ti stai sbagliando
O quella pista va a finire in qualche altro posto ( e comunque si deve ripristinare )
O la tua ipotesi iniziale era esatta e quel pad (sottolineo pad e non pin della nand) mancante si fermava li.
