Xbox corona led rosso nel solo inserendo l'alimentatore

**pocoyo2** · 23-11-14

Ma lho fatta io quella foto? I segnali sono tutti sballati!

Cmq se hai tolto L5B1 misura quale dei due pad va al connettore di alimentazione

from Galaxy NOTE 2

**leonemax81** · 23-11-14

si la foto lo presa in internet.... e solo per farti capire quale componenti avevo tolto...

EDIT: spero di aver fatto in modo corretto... metto un puntale sul punto segnato prima con la foto precedente freccia bianca... poi giro la scheda e l'altro puntale lo metto sui pin del connettore dell'alimentatore e trovo continuità sui punti 2/4/10/11/12....

**pocoyo2** · 23-11-14

Mi fai una foto che prenda i regolatori, il connettore di alimentazione e i toroidi li vicino?

from Galaxy NOTE 2

**leonemax81** · 23-11-14

certo come no....

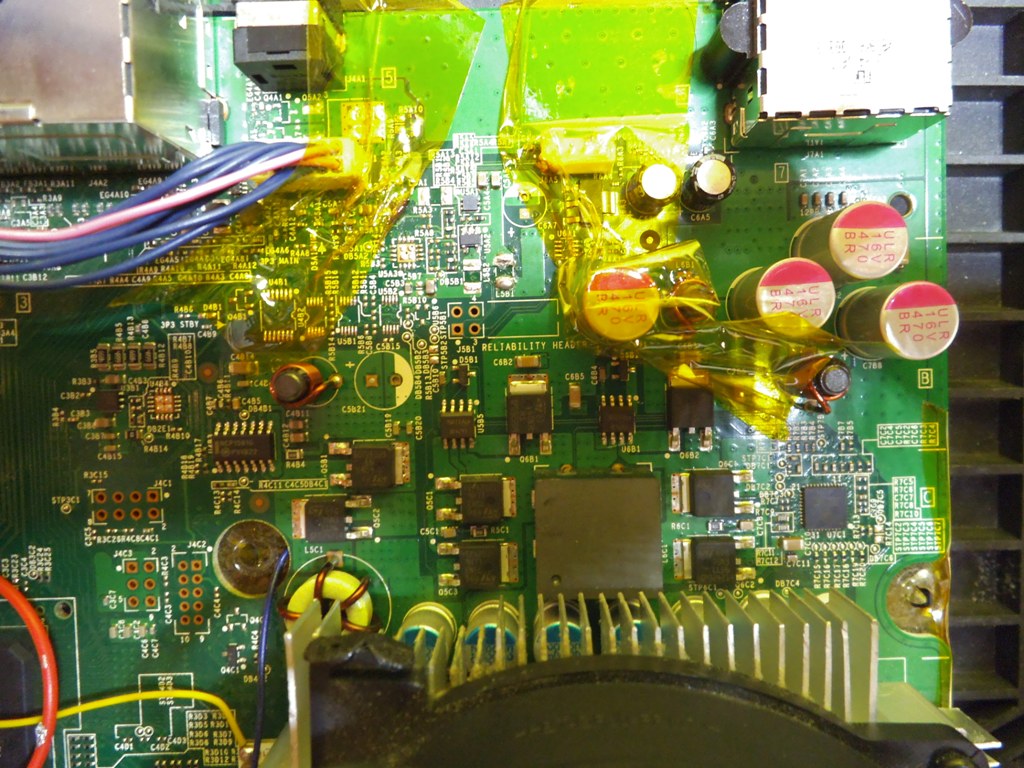

Xbox corona led rosso nel solo inserendo l'alimentatore-dscf0650.jpg

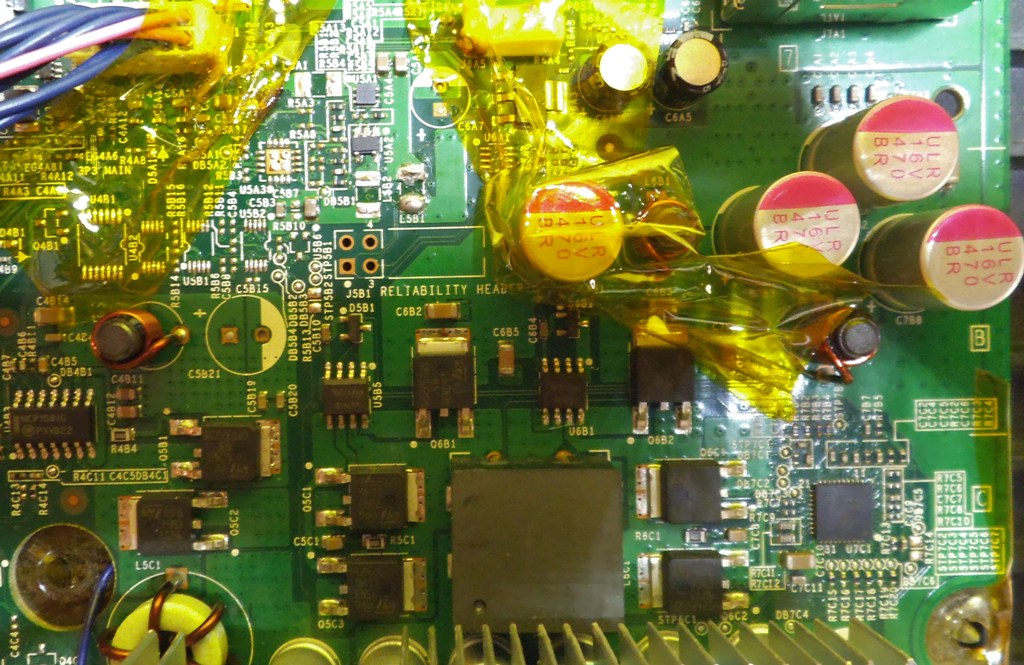

Xbox corona led rosso nel solo inserendo l'alimentatore-dscf0651.jpg

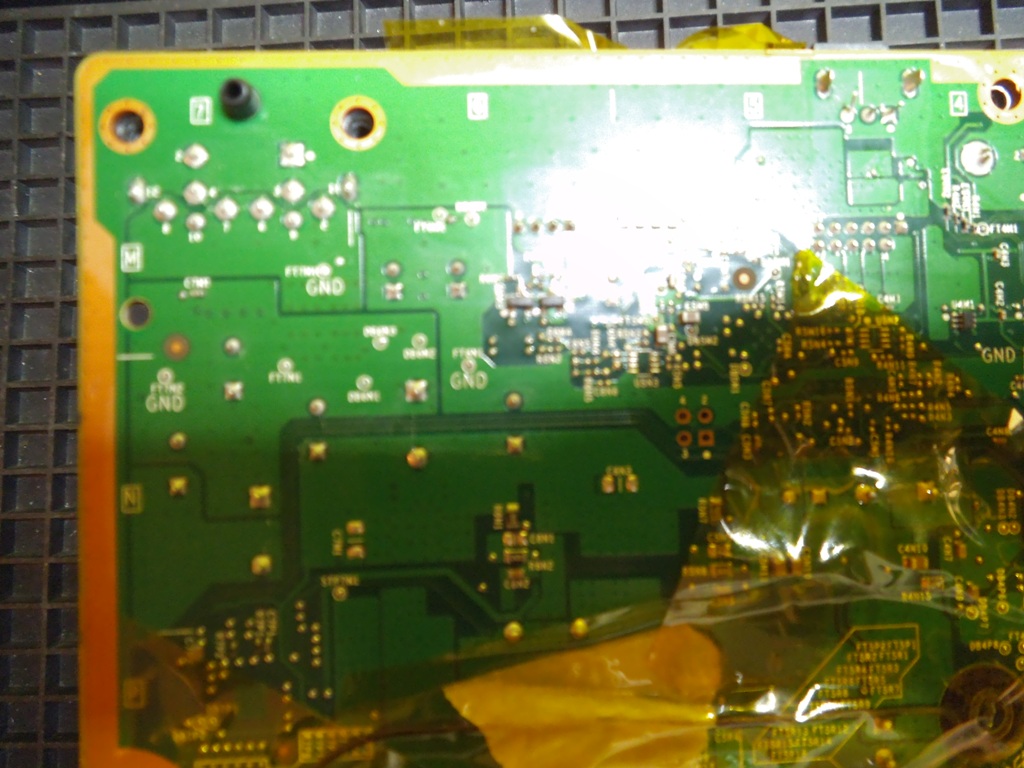

Xbox corona led rosso nel solo inserendo l'alimentatore-dscf0652.jpg

**pocoyo2** · 23-11-14

Anche L6B1 è in corto con gnd?

from Galaxy NOTE 2

**leonemax81** · 23-11-14

Originariamente Scritto da pocoyo2

Anche L6B1 è in corto con gnd?

from Galaxy NOTE 2

scusami dove lo trovo non lo vedo...

EDIT: trovato il torroide...no quello non è in corto..

EDIT 2: il toroide L5C1 vedo che ha entrambi i piedini in continuo con gnd hai modo di verificare su una console se è normale oppure no...
