Ragazzi ho iniziato a fare i 4 pcb che ho, con il metodo mt1339e+mx esterna.
La prima che ho fatto funziona, viene riconosciuta da JF, dalla console, ma gestisce male l'ottica, in quanto non legge.
Altre 2 che ho fatto, non me le vede nemmeno JF.

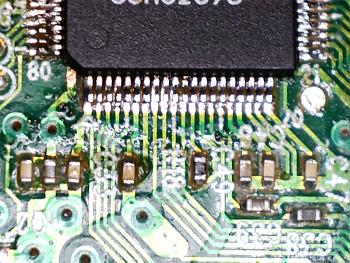

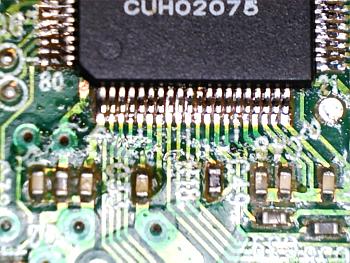

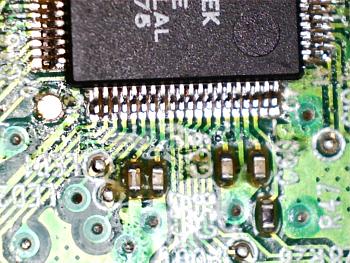

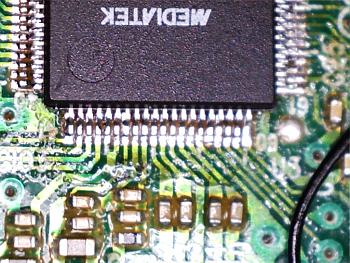

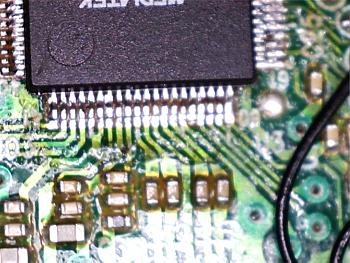

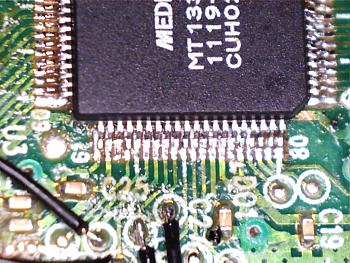

Vi allego delle foto di una delle due che non vengono riconosciute da JF.
C'è modo per capire se sti chip sono buoni o meno?
Ultima modifica di brunosso; 08-12-11 alle 14: 26
Cosa sarebbe questa cosa? A cosa serve?
lo vedi anche da solo che non sono tutte allineate bene le mt che hai montato e in ogni caso non è detto che i pin siano stagnati bene tutti
[EMAIL="obcj@libero.it"][/EMAIL][URL="http://obcj@libero.it"][/URL]
infatti. Ho sistemato alcuni pin, saldandoli uno per uno, ed ha funzionato ora almeno una scheda è ok!Originariamente Scritto da Raiden
Purtroppo mi si è rotto il minisaldatore e non posso continuare per le altre 2.
per il discorso stagno è un problema che non so come dosare la pasta saldante.
Queste sono le mie operazioni dopo la rimozione di un chip:
-pulizia con stagno nuovo, e trecciola
-una passatina di flussante
-sistemo il chip saldando alcuni pin agli angoli, in modo da avere dei punti di riferimento, e poi quando è fermo
-con uno spillo metto poca pasta saldante nei piedini
-vado di aria calda per sciogliere tutto
è sbagliato che metto la pasta saldante dopo vero? sicuramente in questo modo non va a finire sotto il piedino.
non so come stirarla bene, anche xkè se la metto prima di posizionare il chip, poi si sporcano tutte le piste, e non mi rendo conto dell'allineamento.
non è che per caso devo passarla cmq prima, ma non su tutti i pin, magari lasciando quelli estremi di riferimento per il centraggio.
a parere mio la tecnica migliore è quella della trecciola dissaldante nel caso non si abbiano altri mezzi + precisi, in pratica mega corto su tutti i pin e poi flux + trecciola ti si levano da soli
[EMAIL="obcj@libero.it"]
In effetti ho fatto molte prove con la pasta saldante e l'aria calda, ma rende molto con i chip con pin larghi. questi sono troppo stretti, domani provo con il megacorto
scusami dove hai preso lo schema vorrei vederlo.....io lo lo fatto ma jf non mi riconosce la mx esterna mi manda il lettore in 0 72 e la spi rimane bloccata con valori diversi dal solito....
qui [url]http://www.consoleopen.com/forum/tutorial-modchip-e-hardware-xbox-360-xbox360-slim/672-tutorial-alla-modifica-dual-firmware-per-liteon-0225-0272-0401-1071-9504-a.html[/url]
senza fare dual fw, ne switch

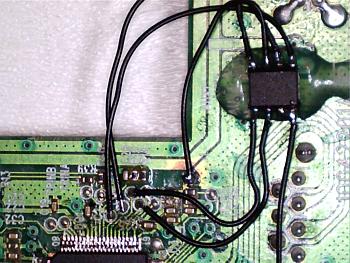

dalla foto sopra a me sembra sbagliato come hai fatto guardando la foto cosi come sta sui pin 1 e 2 della mx hai messo i pin della mt 5 e 6...
guarda come ho fatto io noti qualche errore.... di collegamenti?
<script src='http://img829.imageshack.us/shareable/?i=img20111209103316.jpg&p=tl' type='text/javascript'></script><noscript>[URL=http://imageshack.us/photo/my-images/829/img20111209103316.jpg/][/URL]</noscript>
Saldature fredde e forse un corto, non si capisce bene dalla foto... usa del flussante e un po' più di stagno, inoltre regola bene la temperatura del saldatore
Installa Dropbox tramite questo link ed entrambi guadagneremo subito 500MB di spazio in più clicca qui.
Essereumano ringrazia...
il pcb va in 072 pero non riconosce la mx esterna e mi da spi bloccata .... i collegamenti sono giuste
quale sarebbe il corto?
il filo rosso non si capisce se tocca 1 o 2 pin della spi, cmq le saldature in generale sono da rifare
Installa Dropbox tramite questo link ed entrambi guadagneremo subito 500MB di spazio in più clicca qui.
Essereumano ringrazia...
il pin 3 non è collegato! deve essere a massa o a 3,3V
ore e ore sulla settimana enigmistica XD
[EMAIL="obcj@libero.it"]
non l'ho capita....
il filo rosso prende i pin 7 e 8 come da schema preso dalla rete....
sto usando il flussante flux type:RMA-223 UV le temperature sono a 300 gradi...
veramente prima avevo fatto il ponte dai pin 7 e 8 con il 3(quindi avevo i 3.3 volts) poi ho visto la tua foto e ho provato a fare come hai fatto tu lasciando il pin 3 senza niente..
la tua foto e un po confusa ...mi spieghi per favore
