Xbox slim problema accensione

[antos99]

Salve a tutti, sono un possessore di una xbox slim, mi è stata regalata da un amico che ha comprato la one perché non funzionante. In pratica all'accensione emette solo il bip ma non si accende n'è il led n'è si avvia. Stessa cosa per il tasto del lettore. Ho fatto un po' di prove avendo un altra xbox slim funzionante.
Ho sostituito il modulo rf di accensione con quello della slim funzionante e non parte. Ho provato il modulo rf della slim non funzionante su quella funzionante e si accende, quindi il modulo di accensione è ok. Avete qualche soluzione o qualche test da poter fare sulla scheda madre per cercare di riportarla in vita? Per me è per il mio amico sarebbe una vera soddisfazione riuscirci... se avete qualche idea dite pure.

[Armand]

avete conoscenze di elettronica e possedete un multimetro?

[antos99]

Si, ho il tester e con elettronica me la cavo..

Armand cosa mi consigli?

[marcus78]

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/6808-voltage-motherboard-corona-4gb-250gb.html[/url]

controlla da qui le tensioni

[antos99]

Grazie Marcus, effettuo i test e vi faccio sapere..

[antos99]

allora ho effettuato i test delle tensioni.. allora le uniche tensioni che rilevo considerando la mappatura che mi ha postato marcus sono sui contatti J2C1 (sotto la targhetta bianca con il seriale) e sui contatti J2C3 ( poco a dx dall'altro).. cosa è saltato? Eppure la scheda madre è in ottime condizioni e non presenta punti di saldatura o modifica.. è praticamente nuova..

altre cosa da controllare? confido in voi..

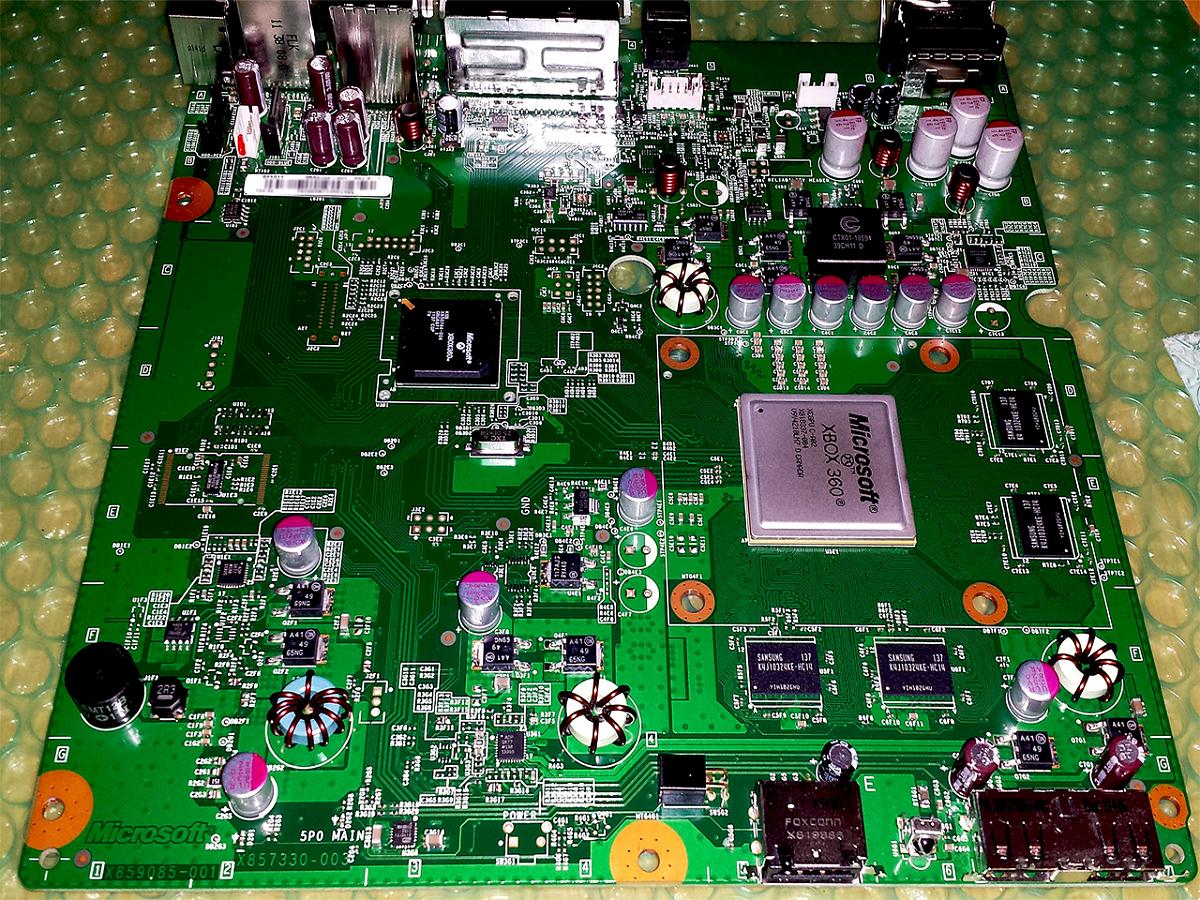

vi allego una foto

[antos99]

Nessun idea? Dite che è morta?

[yusepe]

fatti un giro sul forum cercando le "tensioni standby slim"

[marcus78]

provato a controllare le porte usb .se sono in corto non parte.

Inviato dal mio KSMART 5004DX4 con Tapatalk 2

[antos99]

Scusami quali sarebbero le porte che dici?

[antos99]

Non avevo pensato alle porte usb.. Domani provo se c'è continuità.. Vi aggiornerò.. Intanto grazie Marcus78

[antos99]

Allora le porte usb non sono in corto.. Altri corti da provare?

[Armand]

devi vedere se i regolatori funzionano a dovere

[antos99]

Armand intendi quelli con tensioni di 3,3v, 5v, 12v? Se questi no, quelli non funzionano( post con la foto) Lo avevo scritto in partenza nel post.. Le uniche tensioni che rilevo sono quelle dei contatti specificate sopra.. Ma a monte dei regolatori cosa posso provare? Cioè, cos'è che potrebbe non far arrivare corrente ai regolatori? Spero di non aver fatto una domanda troppo generica ma è per sapere da dove iniziare a cercare..

Ah, se può servire.. La 12v non la rilevo da nessuna parte..

[Armand]

la 12v se non si accende non la rileverai mai. devi vedere se hai la 5v, la 1.8 e la 3.3. ma credo che se hai la 3.3 hai come minimo la 5v e la 3.3..credo resti da vedere se hai la 1.8

[antos99]

Si, la 3,3 e la 5 la ho, ma non sui regolatori. La 1,8 secondo il link di Marcus sarebbe quella con il pallino rosa.. Ma sulla foto del link non ci sono pallini rosa forse sono quelli fucsia dei j4c1 e j4c2 e qualche regolatore?

[antos99]

Allora confermo, su nessuno dei regolatori non c'è traccia di tensioni.. Però mi capita che appena appoggio i puntali del tester rileva una tensione bassissima dell'ordine di 0,02 v per poi azzerarsi. Boh! Però se misuro in prossimità del connettore dell'alimentazione su qualche condensatore SMD trovo sia 5v che 3,3 su uno anche 1,22v .comunque, la 5v e la 3,3 la trovo anche in altre aree della mainbord ma niente 1,28. Non saprei.. Cosa potrebbe essere in corto? O meglio cosa esclude a monte la 1,28V?

[pocoyo2]

1.8v su corona non ci sono. Ci sono invece 1.2v. Quindi a occhio e croce le tensioni standby le hai tutte. Ci fai una foto di u1d1?

from Galaxy NOTE 2

[antos99]

Scusa pocoyo ma dove si trova u1d1, non riesco a trovarlo..

[antos99]

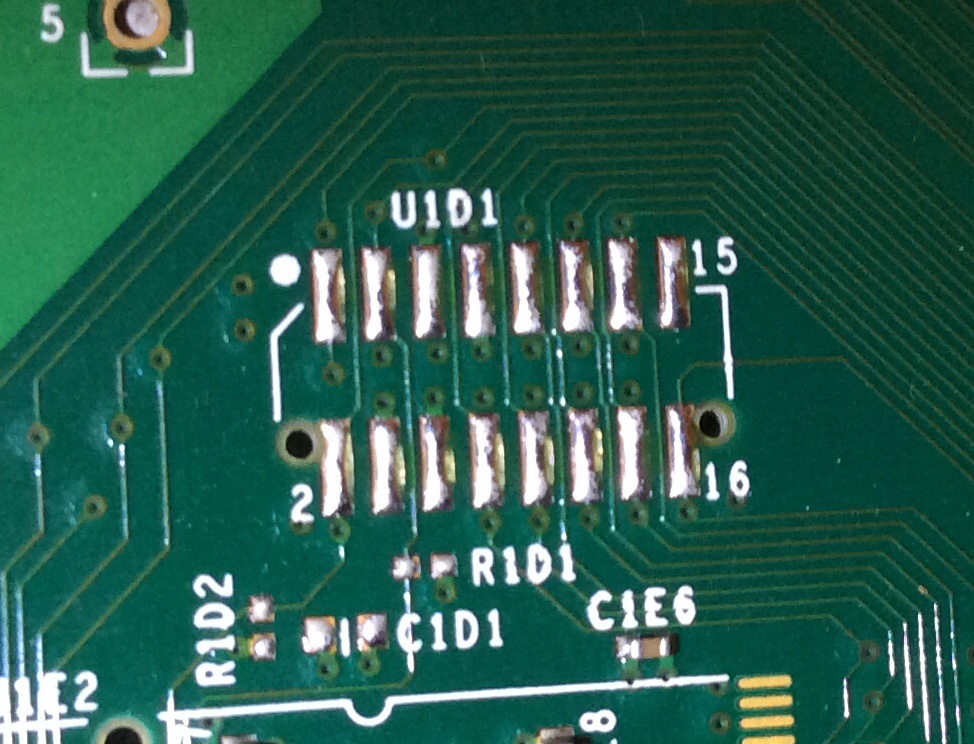

Eccolo..


Pocoyo però sui regolatori non ho tensioni.. Le 5 e 3,3 le trovo in alcuni punti su qualche SMD ma non sui regolatori. Cosa mi consigli si testare?
