[Risolto] condensatore C57 modulo RF Xbox Slim

[psycho_lod]

Buongiorno a tutti,

premetto che ho fatto un search sia qui che in rete, ma non ho trovato risposta.
In pratica mi ritrovo con una slim su cui ho fatto RGH che non dava segni di vita. Scopro che staccando il modulo RF torna tranquillamente a funzionare.
Guardando bene mi sono accorto che scaldava tantissimo in standby nella zona del condensatore C57, lo dissaldo, ricollego il modulo Rf e l'xbox si accende e funziona tutto (joypad wireless, tasto on/off, eject). Ho verificato che non scalda più e non vedo problematiche.

La domanda è, posso utilizzarla pure senza quel condensatore o devo per forza sostituirlo?

Vi allego foto dove c'era il condensatore.

[URL="https://www.dropbox.com/s/jv7efpu137z64x4/Foto%2028-07-14%2012%2000%2002.jpg"]https://www.dropbox.com/s/jv7efpu137z64x4/Foto%2028-07-14%2012%2000%2002.jpg[/URL]

[Razorbacktrack]

C sono condensatori...

[psycho_lod]

C sono condensatori...

Scusa ho sbagliato, si è un condensatore che ho tolto. Modifico il messaggio.
Grazie

[-Criscros-]

Se fosse una resistenza sarebbe r57 quello è un condensatore..... Senza non dovrebbe dare problemi, però se lo rimetti sarebbe meglio

[psycho_lod]

Se fosse una resistenza sarebbe r57 quello è un condensatore..... Senza non dovrebbe dare problemi, però se lo rimetti sarebbe meglio

Grazie, è la risposta che volevo. Purtroppo però non l'ho misurato

[gundam68]

Funziona tranquillamente anche senza.

[psycho_lod]

Funziona tranquillamente anche senza.

Perfetto, grazie mille

[Denny80]

Scusate se riesumo un thread vecchio,ma ho una slim di un amico di mio fratello che fa lo stesso difetto lamentato da psycho_lod,solo che la console è originale.
Cioè con il modulo rf montato la console non da il minimo segno di vita e non si accende nemmeno con il pad con filo,al contrario invece senza modulo funziona normalmente.
Supponendo che il problema sia il medesimo di psycho_lod,quel condensatore potrei sostituirlo prelevandolo da una mobo morta che ho,ma in quale punto lo trovo uno uguale?

[gigigadda]

una volta ne ho montato uno equivalente non SMD e la console non se n'è accorta

[thunderbirddd]

Togli e basta
La mia sono tre anni che va avanti senza

[Babilozzo]

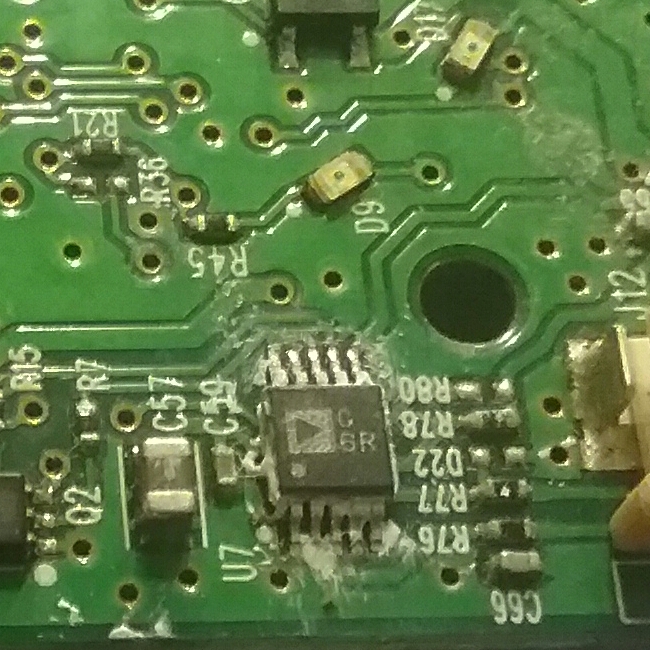

Per finire in bellezza posso ipotizzare dopo una ricerca approfondita che il condensatore C57 in questione faccia parte del circuito di disaccoppiamento assieme al C59 del'alimentazione di U7 il quale sembrerebbe un controller capacitivo digitale (bus I2C) per lo switch di accensione del touch panel, la sua sigla visibile in foto del mio "pezzo di ricambio" è "C6R" della Analog Devices,



Tuttavua non trovando questa esatta versione probabilmente prodotta apposta per le console microsoft, rovistando fra i datasheet il miglior candidato sembrerebbe proprio l' AD7152.

[url]http://www.analog.com/media/en/technical-documentation/data-sheets/AD7152_7153.pdf[/url]

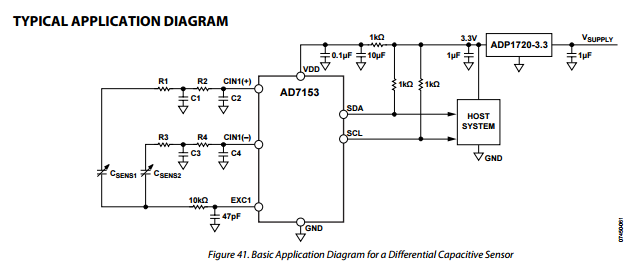

Di seguito lo schema di applicazione base dove si evince la presenza di due condensatori sulla linea VDD uno da 10 e l'altro da 0,1 microF.


"Casualmente" provando un pò con il tester sulla scheda RF il layout della piedinatura e dei componenti sembrerebbe coincidere con queste indicazioni.

Quindi si, anche se nessuno me l'ha chiesto lol, nemmeno io "penso" sia essenziale un condensatore di disaccoppiamento in questo caso, per il funzionamento del controller ...saluti

[zeruel85]

Aggiungo che i due condensatori di scale differenti servono ad eliminare eventuali interferenze alle alte e alle basse frequenze. In particolare, quello grande che va in spatasciamento, serve per le basse frequenze. Levandolo il circuito funzionerà senza alcun problema, anche se il "modo giusto di operare" sarebbe quello di ripristinarlo.

[Denny80]

Grazie per le risposte ragazzi,come sempre molto gentili!
Nel frattempo su quella slim ho messo un altro modulo che avevo io in più e che usavo per i test (come in questo caso),così da poterla restituire al proprietario e farlo contento!
Quello difettoso me lo son fatto lasciare e dato che senza condensatore adesso funziona posso usarlo come tester,quindi va bene così!
