Come Programmare MTX SPI NAND FLASHER MATRIX NAND FLASHER? e dove sono punti?

[matrixfan]

Ciao ragazzi mi e' arrivato il MTX SPI NAND FLASHER V1.0 PIC 18F2455 pero' purtroppo non era programmato quindi quando lo collego non posso ne' installare i driver manualmente (custom.ini ecc.) ne' fare niente.

Ho cercato su internet sia forum italiani che stranieri come si programma il chip ma non ho trovato nulla a riguardo,ho trovato solamente discussioni che chiedevano come fare ma non ho trovato soluzioni o immagini che mostravano dove sono i punti.

Volevo sapere se qualcuno puo' farmi delle immagini o un piccolo tutorial sul MTX SPI NAND FLASHER V1.0 PIC 18F2455 dove sono i punti VCC GND TCK TDI TDO TMS corrispondenti per la programmazione oppure se si puo' programmare usando il ck3i e un cavo fatto in casa e in questo caso anche se potete farmi delle immagini o uno schema.

Purtroppo chi lo ha venduto non mi fa ne' il rimborso ne' mi ha fornito aiuto,ho contattato anche altri forum italiani ma nessuno mi ha saputo aiutare per il momento (su un'altro forum ho aperto thread da 20 giorni e nessuna risposta CONCRETA a riguardo mi hanno scritto cazzate del tipo "Ma sei sicuro che non te lo vede?" "Ma hai usato windows XP?" e altre domande inutili ma niente che mostrasse i punti in questione o che potesse seriamente aituarmi..).

Io ho gia' il cavo JTAG-SPI e posso fare tutte le operazioni necessarie sul nand programmer il problema e' che non so dove sono i punti VCC GND TCK TDI TDO TMS su questo chip

Allo stesso modo avevo gia' aggiornato il mio nand-x sempre con cavo fatto da me senza dover acquistare l'update cable pero' in quel caso ho trovato nel web le immagini dei punti mentre invece in questo caso non riesco a trovare nulla e non so proprio come fare.

Mi basta anche solamente una foto o immagine fatta con paint che indica i punti VCC GND TCK TDI TDO TMS sul MTX SPI NAND FLASHER V 1.0.

[tsunami666]

[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/1294-tutorial-costruzione-interfaccia-spi-per-lettura-nand-con-pic18f2455.html[/url]

Oppure se cerchi con goole: programmare pic 18f con lpt
o meglio cerca art2003

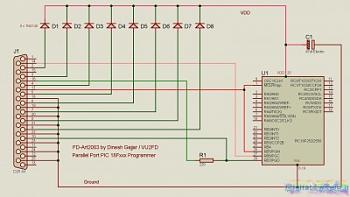

Qui uno schema:

[matrixfan]

Ok si questi qui sono i punti che cercavo
[url]http://www.consoleopen.com/forum/images/tutorial/Xbox360/AVVIO_JTAG_HACK/index.14.jpg[/url]

Ma L'HEX FILE che devo caricare dentro al NAND PROGRAMMER dove lo prendo?

[tsunami666]

Se è solo la piedinatura che ti serve la trovi anche nel datasheet del pic...

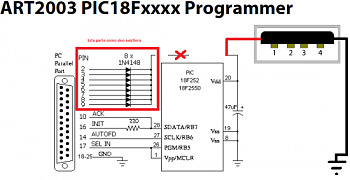

Tipo questa:

[matrixfan]

Se è solo la piedinatura che ti serve la trovi anche nel datasheet del pic...
Tipo questa:

Grazie! si adesso c'e' tutti i punti,ora il problema e' che non so quale HEX file devo flashare sul chip.
Se scarico quel programma della guidad picXflash dentro ci sono 3 file
PicXBoot+PICFLASH.hex
PicXBoot.hex
PICFLASH.hex

Come faccio asapere se devo flashare uno di questi 3 o se devo prendere un'altro hex e dove lo trovo

Praticamente a me mi serve di programmare il MTX SPI NAND FLASHER per leggere la nand della 360 perche me li hano mandati sprogrammati.

[tsunami666]

Questo PicXBoot+PICFLASH.hex è il boot + la flash (consigliato)

Questo PicXBoot.hex è solo il boot che deve essere programmato prima
Questo PICFLASH.hex è la flash che puoi aggironare anche tramite usb

[matrixfan]

Questo PicXBoot+PICFLASH.hex è il boot+ la flash (consigliato)

Questo PicXBoot.hex è solo il boot che deve essere programmato prima
Questo PICFLASH.hex è la flash che puoi aggirnare anche tramite usb

Grazie tantissimo, grandissimo tsunami sei bravissimo complimenti.

ok perfetto vedo se riesco a fare con il cavo jtagspi oppure con il ck3i + cavetto fatto in casa e usare quel programma picxflash grazie tantissimo

[matrixfan]

Niente da fare allora sono di nuovo da capo a dodici perche' quella guida li fa riferimento al WILLEM che io non ho e che non centra nulla con quello che devo fare io senza il willem e in quella guida non ci sono i punti VCC GND TCK TDI TDO TMS che sono quelli che invece servono a me per programmare con cavo jtagusbspi o con il ck3i

e sulla immagine che pensavo poteva essermi utile ci sono solamente i punti per estrarre la nand dalla 360 e non quelli per programmare il pic

quindi praticamente con quella guida li non ci faccio niente e sono di nuovo da capo a dodici

in ogni caso grazie lo stesso

Mi serve pero' sapere i punti VCC GND TCK TDI TDO TMS dove sono nel pic o nel MATRIX NAND FLASHER e quella guida li non mi e' di nessun aiuto

[tsunami666]

Mi serve pero' sapere i punti VCC GND TCK TDI TDO TMS dove sono nel pic o nel MATRIX NAND FLASHER e quella guida li non mi e' di nessun aiuto

Ma quelli sono i punti per il coolrunner. Nel pic non li troverai.
Vedi qui:[url]http://matrixinfinitybrasil.com/Matrix%20Glitcher%20Tutorial.pdf[/url]

Inevce se vuoi programmare il pic sul nand-flasher devi seguire quello che t'ho postato precedentemente. Vedendo delle immagini del MTX i pad in alto senza serigrafia dovrebbero corrispondere ai punti che ti servono per programmare il pic con art2003. Usa il tester per individuare la corrispoondenza dei pin.

[javive2727]

ciao amico.... anch'io ho la matrix usb spi programmer.. e non lo so si e già programmata.. penso di no per che ho saldati tutti i punti... ma il autogg non riesci a leggere la nand....vorrei sapere che cavo serve per programare la matrix usb nand programmer.....visto che tu ce la hai fatta vorrei una mano grazie

[Razorbacktrack]

Leggi sopra,non è tanto difficile

[luke11]

Ciao ragazzi mi e' arrivato il MTX SPI NAND FLASHER V1.0 PIC 18F2455 pero' purtroppo non era programmato quindi quando lo collego non posso ne' installare i driver manualmente (custom.ini ecc.) ne' fare niente.

Ho cercato su internet sia forum italiani che stranieri come si programma il chip ma non ho trovato nulla a riguardo,ho trovato solamente discussioni che chiedevano come fare ma non ho trovato soluzioni o immagini che mostravano dove sono i punti.

Volevo sapere se qualcuno puo' farmi delle immagini o un piccolo tutorial sul MTX SPI NAND FLASHER V1.0 PIC 18F2455 dove sono i punti VCC GND TCK TDI TDO TMS corrispondenti per la programmazione oppure se si puo' programmare usando il ck3i e un cavo fatto in casa e in questo caso anche se potete farmi delle immagini o uno schema.

Purtroppo chi lo ha venduto non mi fa ne' il rimborso ne' mi ha fornito aiuto,ho contattato anche altri forum italiani ma nessuno mi ha saputo aiutare per il momento (su un'altro forum ho aperto thread da 20 giorni e nessuna risposta CONCRETA a riguardo mi hanno scritto cazzate del tipo "Ma sei sicuro che non te lo vede?" "Ma hai usato windows XP?" e altre domande inutili ma niente che mostrasse i punti in questione o che potesse seriamente aituarmi..).

Io ho gia' il cavo JTAG-SPI e posso fare tutte le operazioni necessarie sul nand programmer il problema e' che non so dove sono i punti VCC GND TCK TDI TDO TMS su questo chip

Allo stesso modo avevo gia' aggiornato il mio nand-x sempre con cavo fatto da me senza dover acquistare l'update cable pero' in quel caso ho trovato nel web le immagini dei punti mentre invece in questo caso non riesco a trovare nulla e non so proprio come fare.

Mi basta anche solamente una foto o immagine fatta con paint che indica i punti VCC GND TCK TDI TDO TMS sul MTX SPI NAND FLASHER V 1.0.

Ciao, mi ritrovo anche io nella tua stessa situazione e vorrei uscirne presto, premetto che non ho nulla al di fuori del glitch chip e del mtx spi nand flasher, di cosa ho bisogno per programmare l'mtx?

[Titty]

Basta leggere qualche post sopra e trovi tutto il necessario

[luke11]

Basta leggere qualche post sopra e trovi tutto il necessario

Non esiste un tutorial completo per effettuare quest'operazione? I post soprastanti li ho letti, ma ho bisogno di maggiori dettagli per capire se è una cosa da me fattibile o se mi conviene comprare un nuovo nand flasher.

[Babilozzo]

Non esiste un tutorial completo per effettuare quest'operazione? .

Senza ombra di dubbio questa discussione è un tutorial completo tanta roba non per profani s'intende.
