[RISOLTO] Punto Alternativo Trinity slim CPU_RST

[asiasaraby]

Salve come da titolo cerco un punto alternativo del CPU_RST (FT4R2) danneggiato della trinity posso usare come alternativo C5R11 quello sotto xclamp?.Grazie anticipatamente a tutti coloro che mi daranno una soluzione

[zeruel85]

Sì ma devi anche ripristinarlo FT4R2 però...

[asiasaraby]

Sì ma devi anche ripristinarlo FT4R2 però...

in che modo ripristino?Potresti postare qlc foto o link? grazie

[loko75]

in che modo ripristino?Potresti postare qlc foto o link? grazie

usa il tasto cerca, ce ne sono a tonnellate di discussioni... tutte uguali.
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/4668-xbox-trinity-ft4r2-ft5r2-saltati.html[/url]

[asiasaraby]

usa il tasto cerca, ce ne sono a tonnellate di discussioni... tutte uguali.
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/4668-xbox-trinity-ft4r2-ft5r2-saltati.html[/url]

Scusate forse nn mi è chiaro un passaggio se posso prendere direttamente cpu_rst su c5r11 utilizzando lo stesso direttamente sullo squirt 2.0 come per la corona non va bene? o devo eseguire il ponticello da c5r11 a r4d4 e poi collegarlo al pad sil chip.

[zeruel85]

Sì ma devi anche ripristinarlo FT4R2 però...

Mi autoquoto...

[asiasaraby]

Mi autoquoto...

Ok ho visto sul link che ha inserito loko75 correggetemi se sbaglio qlc passaggio:
1) da c5r11 a r4d4 (awg 30) in qst modo ripristino ft4r2
2 da c5r11 al pad sul chip
Giusto?

[zeruel85]

Esattamente bravo. Il vero ripristino è il punto 1, il punto 2 serve a far glitchare il chip, visto che FT4R2 è andato.

[asiasaraby]

Ok provo a fare qst per caso avete qlc consiglio su come settare chip 2.0 tipo bitstream e i tuner?Appena ho fatto vi faccio sapere.Grazie della disponibilità.

[loko75]

Ok provo a fare qst per caso avete qlc consiglio su come settare chip 2.0 tipo bitstream e i tuner?Appena ho fatto vi faccio sapere.Grazie della disponibilità.

ne ho appena ordinati un cartone e non vedo l'ora che mi arrivano
parti con l'installazone classica, fili lunghi il giusto ad arrivare sul chip, lontando da condensatori, e fagli fare il giro più corto possibile ad arrivare al chip.
assicurati soltanto che il filo RST arrivi anche al tuning, caso mai ti dovesse servire.

[asiasaraby]

ne ho appena ordinati un cartone e non vedo l'ora che mi arrivano
parti con l'installazone classica, fili lunghi il giusto ad arrivare sul chip, lontando da condensatori, e fagli fare il giro più corto possibile ad arrivare al chip.
assicurati soltanto che il filo RST arrivi anche al tuning, caso mai ti dovesse servire.

Ok Problema risolto non so se dovete mettere qlc al post. Cmq Loko75 per lo squirt 2.0 tutti i fili vanno collegati giusto la distanza che serve. Installato e avviato se volete posto foto finali.Grazie nuovamente a tutti per la disponibilità.

[loko75]

posta và che guardiamo il lavoretto che hai fatto. tempi di boot?
illuminami

[Babilozzo]

Sono curioso anche io. Il percorso del reset è fondamentale per ottenere avvi stabili .
Ah.. tieni nota della temperatura della xgcpu dopo il glitch ed usalo come parametro di riferimento per ottimizzare il reset wire path. ★

Inviato dal mio SM-G350 utilizzando Tapatalk

[asiasaraby]

posta và che guardiamo il lavoretto che hai fatto. tempi di boot?
illuminami

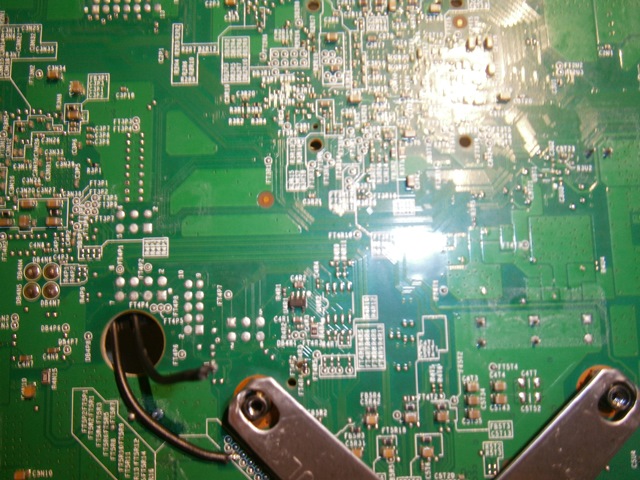

Scusate preso dal nervoso che non riuscivo a far avviare qst benedetta console e convito di aver scattato foto di tutto ho controllato sulla mia macchina fotografica e non ho trovato nulla a parte una foto del punto R4D4. Invece per tempi di boot quasi tutti 30 sec. Il percorso del filo ripeto deve essere il più breve possibile.Nuovamente grazie a tutti per il tempo che mi avete dedicato.

[Maximilian]

Purtroppo mi è appena capitato di far saltare la FT4R2 impigliando stupidamente il cavo al case durante la rimozione della board. Ho letto e capito come effettuare la riparazione, solo non mi è chiaro se dal C5R11 il cavo che va al glicher deve essere sempre lungo +/- 50cm. Grazie

[asiasaraby]

Purtroppo mi è appena capitato di far saltare la FT4R2 impigliando stupidamente il cavo al case durante la rimozione della board. Ho letto e capito come effettuare la riparazione, solo non mi è chiaro se dal C5R11 il cavo che va al glicher deve essere sempre lungo +/- 50cm. Grazie

Dipende dal chip che devi montare

[Maximilian]

Ho uno Stinger, prima usavo circa 45cm di cavo da 0,2
