pista e condensatore saltato su jasper

[kill_one]

Ciao a tutti, mi hanno portato questa jasper che all'accensione lampeggia il led verde per 30sec e poi dopo da 3 led rossi e errore 0031 smontato ho notato un condensatore alzato, quasi staccato del tutto, premendolo sulla piastra dava subito 3 led rossi con errore o 0022 o 0023 che dovrebbe essere dovuto ad un corto...staccando proprio il condensatore di nuovo led verde ed errore 0031...la pista da un lato del condensatore è saltata...ora qualche anima pia può aiutarmi a trovare un punto alternativo ???

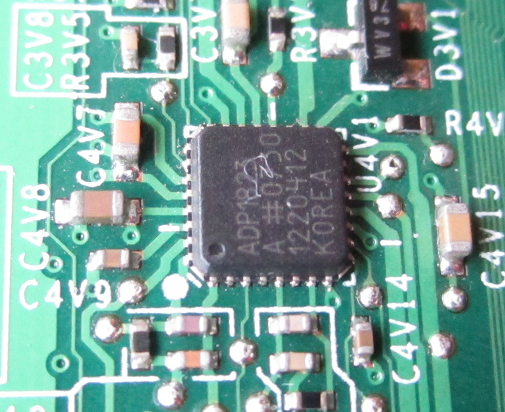

allego foto specifica

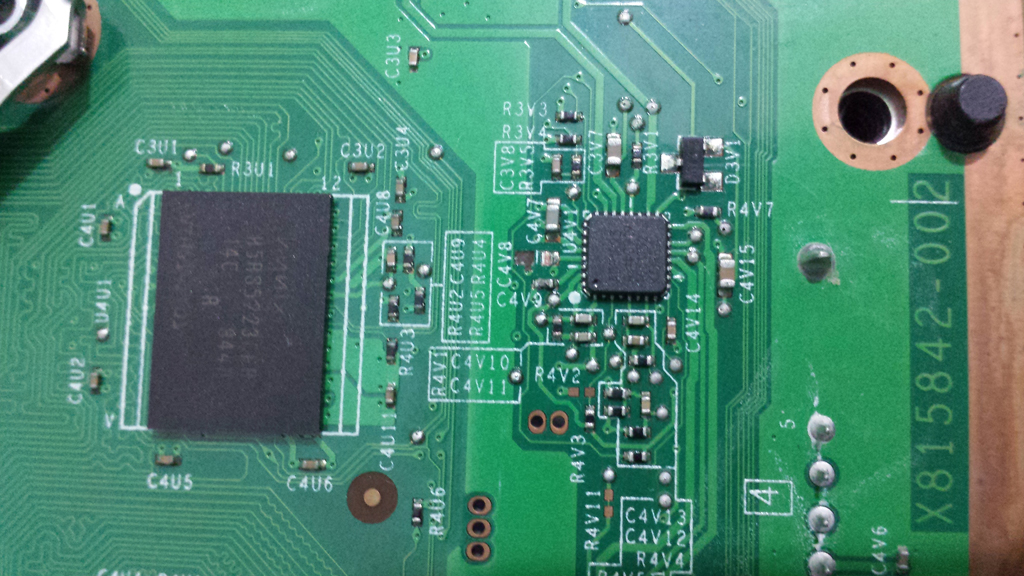

il condensatore è il C4V8
grazie a tutti!

[-Criscros-]

Prendi le 2 piste, a una parte dal vias l'altra dal pin e con filo smaltato ci colleghi il condensatore?

[DrSchottky]

1 microFarad, 16V. A massa.

[kill_one]

Prendi le 2 piste, a una parte dal vias l'altra dal pin e con filo smaltato ci colleghi il condensatore?

cos'è il vias ???
il lato dx va al pin dell'integrato ma quello della pista saltata dove lo recupero?

[kill_one]

1 microFarad, 16V. A massa.

condensatore è da 1microfarad 16v e il lato della pista saltata devo collegarlo a massa ?

[Babilozzo]

Tra l'altro va al Controller dell'alimentazione quindi se è esploso potrebbe esserci un problema sui regolatori che vengono gestiti da quel chip. Sarebbe interessante capire che funzione ha quel Cap. Guardando il data sheet del Controller appunto.. NO? B-)

Inviato dal mio SM-G350 utilizzando Tapatalk

[kill_one]

non è esploso era solo alzato da un lato...
credo causa un maldestro tentativo di rgh...

[DrSchottky]

E' il pin di VREG. Giuoco vuole che vada messo a massa tramite il condensatore.

[Babilozzo]

ha ok. cmq x la cronaca ho fatto confusione con i controller delle corona, quello è un regolatore dc-dc

[url]http://www.analog.com/static/imported-files/data_sheets/ADP1823.pdf[/url]

[kill_one]

quindi DrShottky in sostanza devo prendere il condensatore vecchio o uno nuovo da 1microfarad 16v collegarlo da un lato al pin dell'integrato che sta a destra e l'altra lato ad un punto che va a massa ?

[kill_one]

ha ok. cmq x la cronaca ho fatto confusione con i controller delle corona, quello è un regolatore dc-dc

[url]http://www.analog.com/static/imported-files/data_sheets/ADP1823.pdf[/url]

il pin del condensatore lato sinistro deve stare a massa ?

[Babilozzo]

Te lo ha detto DrShottky che deve andare a massa , e cmq lo puoi evincere tu stesso guardando il datasheet che ti ho allegato oppure provando la continuità verso massa con un tester no??
....haaaa ok ......

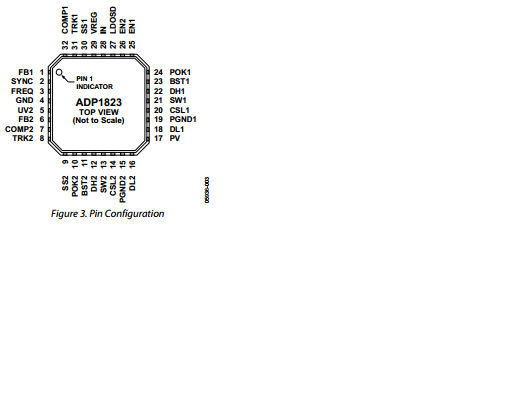

PiN 29:

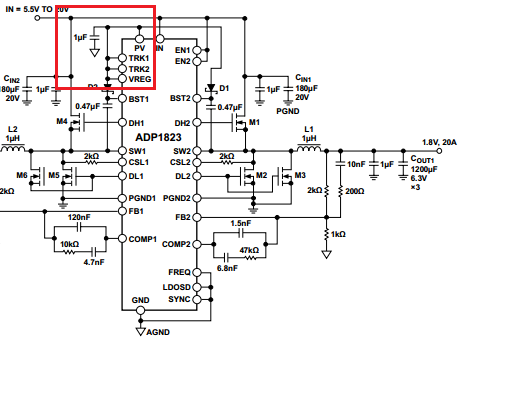

Output of the Internal Linear Regulator (LDO). The internal circuitry and gate drivers are powered from VREG.
Bypass VREG to the ground plane with a 1 μF ceramic capacitor.

[DrSchottky]

Oh, più chiaro di così si muore.

[Babilozzo]

Oh, più chiaro di così si muore.

Ma LOL ! è una sfida impari, tu hai lo schematico della xbox!



hahahaha.

[kill_one]

Oh, più chiaro di così si muore.

eh si a prova di deficiente proprio

[kill_one]

quindi in effetti potrei ricollegare il condensatore al pin vreg da un lato e l'latro lato potrei collegarlo dove finisce il pin LDOSD ovvero il lato destro del condensatore C4V7 che va pure quello a massa ?
c'è un modo per verificare se è ancora buono il condensatore vecchio ?

[genhack]

Dissalda il vecchio e misuralo... Giusto per la cronaca i condensatori hanno sempre un lato a massa detto anche negativo lol....nel caso è buono basta ripristinare la pista saltata, fil di capello e un pò di pazienza.. Nel caso contrario bhe buona fortuna, la cosa piu preoccupante è il cambio stato dei led...

[Babilozzo]

Giusto per la cronaca i condensatori hanno sempre un lato a massa detto anche negativo lol....

eh... Non proprio lol... perché i condensatori possono essere anche in serie su un circuito ad esempio per tagliare una frequenza.. polarizzati e non. In questo caso è indifferente il verso di collegamento verso gnd. è anche bello far esplodere gli elettrolitici che di solito sono polarizzati collegandoli al contrario ed alimentando con una tensione superiore a quella di lavoro. Viaggiano come missili!


Inviato dal mio SM-G350 utilizzando Tapatalk

[kill_one]

Dissalda il vecchio e misuralo... Giusto per la cronaca i condensatori hanno sempre un lato a massa detto anche negativo lol....nel caso è buono basta ripristinare la pista saltata, fil di capello e un pò di pazienza.. Nel caso contrario bhe buona fortuna, la cosa piu preoccupante è il cambio stato dei led...

ok come va misurato e poi come ripristino la pista saltata ?se va a massa non è la stessa cosa collegarlo a un altro punto non saltato?

[Babilozzo]

Non ti conviene ripristinare la piazzola cioè il via. Prendi il punto di gnd più vicino e falla finita. Devi avere un tester con il capaci metro per la misurazione.
