Resistenza e condensatori Corona V1

[pollice5]

Ciao a tutti devo ripristinare la resistenza R4P9 ed i condensatori C4P6 e C4P7. Purtroppo non ho tra le mani una qualsiasi Corona per poter rilevarne i valori.
Qualche anima pia potrebbe dirmi i valori di questi componenti??
Grazie infinite!!!!!!

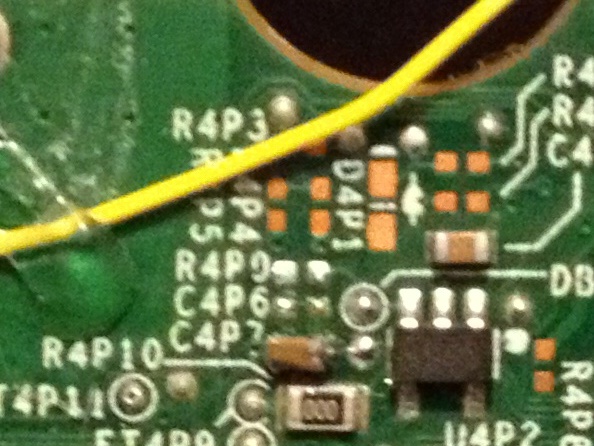

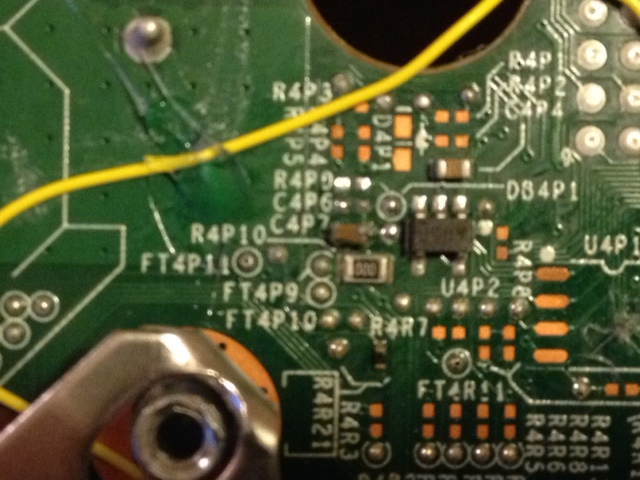

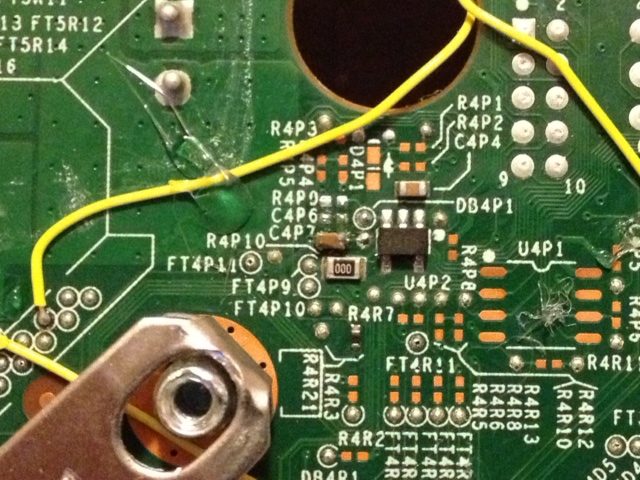

Allego tre foto con zoom diversi per poterle identificare.
In ogni caso la zona si trova sotto la scheda madre in prossimità del foro dove generalmente si fanno passare i fili di RST e POSTBIT.

[Babilozzo]

Io sulla mia v4 ho misurato 7,7 kohm su R4P9, il condensatore è molto piccolo, ma sai bene che per misurarne la capacità è necessario scollegarlo dal circuito... e io non vorrei ritrovarmi senza console

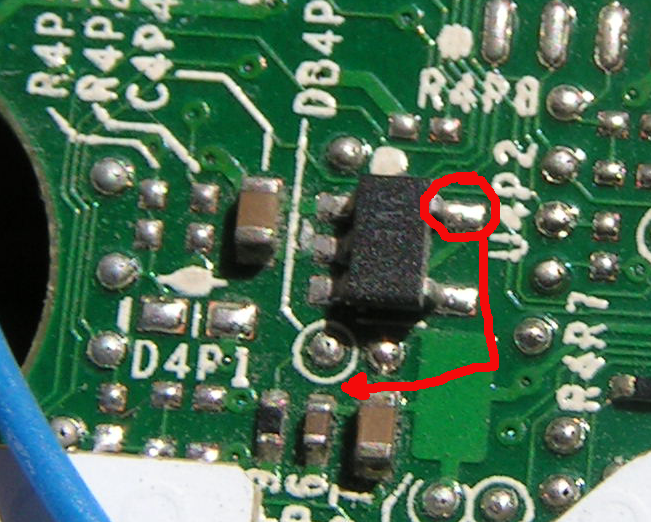

cmq ho fatto qualche misura e guarda caso il capo del condensatore C4P6 (oltre che ad essere in parallelo con C4P7) finisce sul pin a Dx del regolatore U4P2, a questo punto potresti ricavare il valore del condensatore dal datasheet del regolatore su di esso si legge 3VE ... P.S. Essendoci 2 condensatori in parallelo su quel pin evidentemente il giusto valore è la somma delle capacità dei due condensatori



Foto fatta da me in supermacro / spot sotto la luce del sole altrimenti col cavolo che arrivi a questa definizione lol

[GAMEPLAYCONSOLE]

io ho una corona v1 non funzionante se vuoi te li posso spedire io i condensatori se non li trovi.

Comunque per la resistenza il valore è 10kohm

[pollice5]

io ho una corona v1 non funzionante se vuoi te li posso spedire io i condensatori se non li trovi.

Comunque per la resistenza il valore è 10ohm

Babilozzo ha misurato 7,7 Kilohm presumo che volevi dire 10 Kilohm????
Grazie a tutti e due guarderò il Datasheet del regolatore se lo trovo

[GAMEPLAYCONSOLE]

si scusami era 10 kilohm

[pollice5]

io ho una corona v1 non funzionante se vuoi te li posso spedire io i condensatori se non li trovi.

Comunque per la resistenza il valore è 10kohm

Caspita GAMEPLAYCONSOLE hai una Corona V1 non funzionante.......mi potresti per favore leggere i valori dei due condensatori??
