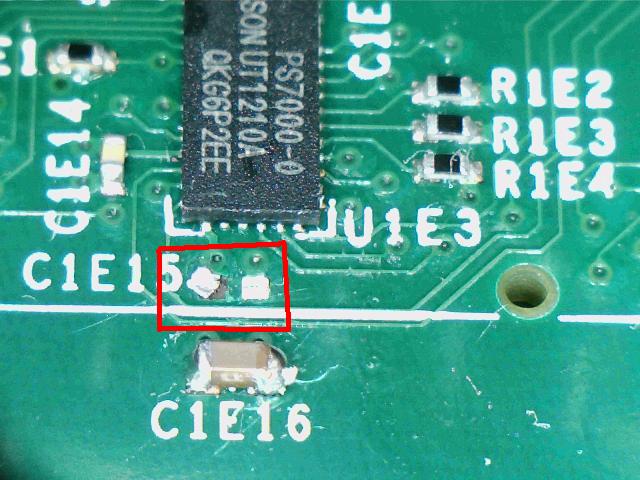

è saltato un condesatore(almeno credo) qualcuno conosce il valore ?
l'integrato è il controlle phison!
è saltato un condesatore(almeno credo) qualcuno conosce il valore ?
l'integrato è il controlle phison!
è saltato anche il punto, devi ricostruirlo
IL MODDING E' ARTE
già ricostruito,
mi manca solo sostituire il componente
googlando 100nFOriginariamente Scritto da morph5
grazie mille!!!

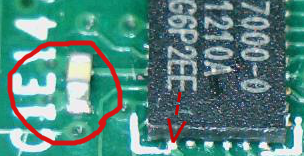

Mettilo uguale a C1E..14 quello di fianco a sx del controller., ovviamente devi dissaldarlo per misurarne la capacità, alla peggio li sostituirai tutti e due con degli equivalenti in polipropilene che si trovano più facilmente degli smd senza farseli arrivare dall'altro emisfero.
Un'alternativa è recuperare il datasheet del controller e guardare cosa viene collegato al pin che ti ho segnato dalla freccia per capire se hai tolleranze o se è importante avere un esatta capacità per reglolare le funzioni interne del controller stesso.
Allegato 16246
Ultima modifica di Babilozzo; 22-03-14 alle 13: 02
Esplora i link spaziali dei Tutorial RGH fatti con le mie manine Sante
«L'abitudine e' in tutte le cose il miglior maestro.» -- Plinio il vecchio, "Storia naturale"
grazie anche a te
