Trinity non da segni di vita

[Reload371]

Ho misurato le tensioni sui due regolatori di tensione, e al posto di 3,3V ho 2,9V mentre al posto di 1,8V ho 1,5V. E' questo il guasto? O è solo una conseguenza? Ho controllato un po con il tester e non mi sembrano che ci siano corti. I 5 volt sono presenti. Che faccio?
Buon anno

[spirit19]

quando provi ad accenderla ti fa il beep?, hai provato con un altro alimentatore o cambiare il modulo rf?

[marcus78]

In giro nel forum c e ' una foto di razor che mostra come accendere senza modulo rf.

Inviato dal mio GT-I9100 con Tapatalk 2

[Reload371]

Ho già provato a cambiare alimentatore e quello che ho ora funziona perfettamente.
Se la accendo normalmente con modulo rf non succede niente, se provo invece senza modulo rf cortocircuitando quel punto fa bip ma non si avvia comunque
Edit: ho provato a togliere R5A11 come suggerito qua [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/11987-xbox-trinity-con-standby-voltage-assenti.html[/url] da pocoyo e i 3,3V RITORNANO.... che faccio?

[pocoyo2]

Togli L5A1 e L5B2 e poi misura di nuovo il voltaggio dei regolatori

...buone feste!

[spirit19]

guida [URL="http://www.consoleopen.com/forum/hardware-xbox360-e-xbox-360-slim/14364-guida-riparare-modulo-rf-xbox-360-slim.html"]http://www.consoleopen.com/forum/hardware-xbox360-e-xbox-360-slim/14364-guida-riparare-modulo-rf-xbox-360-slim.html[/URL]

ma prima controlla che hai il problemi che dice ls guida

[Reload371]

Togli L5A1 e L5a1 e poi misura di nuovo il voltaggio dei regolatori

...buone feste!

Vorresti dire L5A1 e L5B2?
Ho provato a rimuovere anche R5B4 e tornano anche gli 1,8V

[pocoyo2]

Esatto, il correttore automatico del Note sballa un po'...
Comunque sia se hai le tensioni corrette senza quelle resistenze (o induttanze) significa che i regolatori sono ok e che il problema sta a valle. Il problema è capire dove. Prova a misurare i voltaggi senza modulo rf ma con le induttanze/resistenze reinserite

...buone feste!

[Reload371]

Finora tutte le misure le ho fatte senza modulo rf inserito. Quindi dici che c'è un cortocircuito?
L'induttanza lho mezza distrutta, come faccio a vedere se è ancora ok?
Buon anno
Edit: sono riuscito a ripristinare l'induttanza...però quando l'ho tolta sul punto del regolatore in cui ci dovrebbero essere i 3,3V ci ho trovato i 5V, mentre sul punto dell'induttanza più interno, verso la ventola, non c'era tensione. Ho rimesso l'induttanza ed ora è come prima... Tutto normale?

[pocoyo2]

Sul pad verso la ventola senza induttanza è normale che non hai niente. Un po' meno normale che hai 5v anziché 3.3v

...buone feste!

[Reload371]

Ok...può darsi abbia sbagliato a misurare...comunque senza le due resistenze ho sia 3,3V che 1,8V, una volta rimesse ho 3,0V e 1,6V che calano lentamente, infatti dopo circa due minuti ho 2,9V e 1,5V....
Buon anno
Edit: ho compiuto altre misure, ed ho scoperto che tutta la fila di condensatori accanto alla cgpu sono in corto... inizio a dissaldarli e testarli uno per uno?

[pocoyo2]

Per corto che intendi?

...buone feste!

[Reload371]

Se metto il tester ai pin + e - di ogni condensatore suona e mi segna 4 ohm...
Edit: ho rimosso tutti i condensatori ma sulla scheda c'è ancora il corto...che faccio??
Buon anno
p.s. per condensatori intendo c5c2, c5c3, c6c1, c6c2, c6c3,c7c12, c7c13. Qualcuno di voi mi potrebbe perfavore dirmi a cosa sono collegati?

[Reload371]

Ho notato che il southbridge scalda un pochino...è partito?
I mosfet/regolatori accanto ai condensatori possono essere la causa del corto?

[pocoyo2]

Non fare up prima di 24h. Please

4 ohm nei condensatori di decoupling della cpu sono più che sufficienti e non indicano un corto. In più sono sulla linea switched, mentre tu hai il problema che non si accende, quindi con le tensioni standby.
Se il SB ti scalda significa che l'eventuale corto sta a valle di esso (forse zona nand).
Se vuoi isolare il guasto e il corto (sempre se si tratta di esso) devi seguire una logica, altrimenti esci pazzo.

...buone feste!

[Reload371]

Scusa per l'UP. Ho controllato tutti i condensatori elettrolitici e tutti i mosfet, nessun corto.
Però ho sempre 3V e 1,6V...
Ora controllo un pò in zona nand e southbridge...mi sta facendo impazzire lol
Che posso fare??
Che componenti posso controllare?

[marcus78]

Hai provato il trucco del modulo rf? Vedi se riscalda quel condensatore.

Inviato dal mio GT-I9100 con Tapatalk 2

[Reload371]

Si ho provato, scaldava e lho tolto. Ora sia che l'accendo con modulo rf sia con l'altro metodo fa bip ma niente led o ventole...
Edit:
Ho notato una cosa strana, la linea degli 1,8V e in corto senza alimentazione, quando invece l'attacco non è più in corto....
in corto nel senso che misuro 2-3 ohm

[Reload371]

Scusate per l'up ma il mio browser non mi fa modificare il messaggio...
Dopo un'infinità di prove ho scoperto che il problema è nella linea degli 1,8V. Collegando l'alimentatore ho a monte i 5V, i 3,3V e gli 1,8V, quindi i regolatori sono ok.

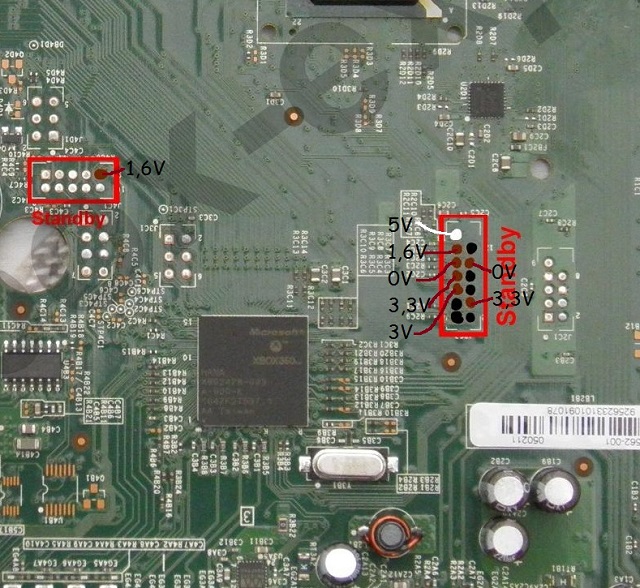

Però nelle piazzole postate precedentemente non ho i 3,3V...
Allora ho scollegato gli 1,8V togliendo R5B4 (lasciando collegati i 5V e i 3,3V)e tutte le piazzole danno la giusta tensione, 3,3V.
Questo è segno che la linea dei 3,3V è ok ma viene influenzata dalla 1,8V.
Inoltre quando è collegata la 1,8V il southbridge scalda.
Può essere colpa di quest'ultimo?
Sulla linea degli 1,8V non ci sono ne mosfet ne condensatori elettrolitici, quindi il colpevole è qualche IC o resistenze o condensatori SMD. Giusto?
Come posso individuarlo?
P.s. il modulo rf è ok
P.s. 2 la console all'accensione fa bip e nient'altro
P.s. 3 buone feste

[pocoyo2]

Se vuoi trovare il corto devi prima isolare tutta la linea. Per fare questo devi:
- prendere un riferimento sulla scheda dove sai per certo che dovrebbero esserci gli 1.8v e misurare la continuità (o resistenza) a massa fino a quando non trovi un punto che beepa (o ha bassa impedenza).
- togliere tutti i componenti in serie sulla linea degli 1.8v (induttanze e resistenze 0 ohm) fino a che sul punto misurato prima torna l'alta impedenza
- Se continui ad avere corto con gnd, togli anche i componenti in serie sulle altre linee.
- quando torna l'alta impedenza rimetti a ritroso qualche componente
- appena hai di nuovo corto hai isolato la zona. Non resta che togliere e misurare i componenti candidati alla rottura
