Nand corona v1 bloccata

[spirit19]

ciao si ho installato tutti il fili, si ho scritto il demon con la nand mod che con l'originale, non avvia

[pocoyo2]

Allora hai un corto da qualche parte

...dal mio padellone 2

[spirit19]

ciao si ho installato tutti il fili, si ho scritto il demon con la nand mod che con l'originale, ma non avvia

[spirit19]

da dove inizio a cercare..... non riesco a scrivere e leggere la sua nand

[spirit19]

mi sono messo alla ricerca del corto, e seguendo questa guida "http://www.consoleopen.com/forum/hardware-xbox360-e-xbox-360-slim/4856-tensioni-varie-su-mainboard-slim-xbox360.html" ho trovato valori errati sul connettore j2c3, nel dettaglio ho;
*p=pin

p1 = 3,3V
p2= 1,2V
p3= isolato da gnd e volt
p4=3,3V
p5= 0V
p6= gnd
p7=3,3V
p8= 0V

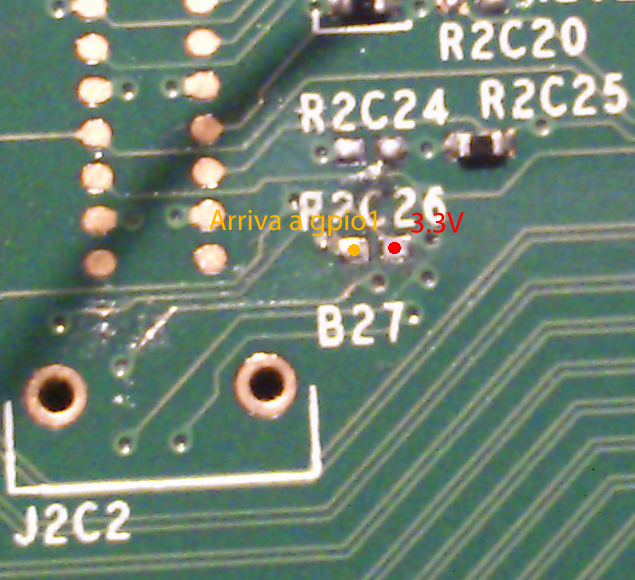

il pin 5"gpio1" arriva fino ar2c26 da lì in poi non riesco più a seguirlo "ps la resistenza r2c26 è assente"



aggiungo che il pin gpio1 e a massa...
