Cpu_reset saltato - Led rosso

**Reload371** · 01-07-13

Buongiorno a tutti!!! Sono nuovo del forum, anche se vi seguo da molto, e sono anche disperato. Avevo saldato glitch360key Ultra e glitch360Spi, poi visto che dopo la scrittura di xell l'xbox non glitchava per recuperare cpukey e dvdkey, ho sollevato di poco il cpld come tentativo. Nel farlo ho tirato il filo del cpu_reset e il punto ft3t10 si è tolto. Con nand originale, collego l'alimentatore e subito led rosso. Rimuovo programmatore e cpld, ripristino il cpu_reset grattandolo e collegandolo ad un altro punto. Ora collego l'alimentatore, la accendo tramite joypad, led rosso.
Dettagli:
Mb: Corona v3
Dash: 16203
Cpld: Glitch360key Ultra
Prog.: Glitch360Spi rev. B
Programma: ERGH

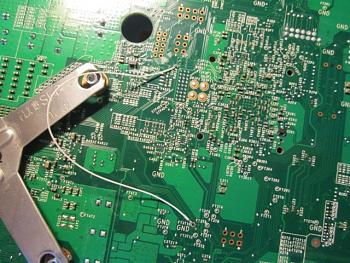

Cpu_reset saltato - Led rosso-img_0030.jpg

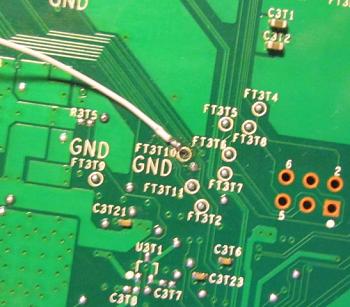

Cpu_reset saltato - Led rosso-img_0031.jpg

P.s. Prima di muovere il chip la console partiva perfettamente
Vi prego, aiutatemi

**kazoom** · 01-07-13

Hai già rimesso la nand originale? non si capisce?

**Reload371** · 01-07-13

si si..................................

**kazoom** · 01-07-13

Se ti è saltato ft3t10 poco male , ne hai altri di punti alternativi per l'RGH. Però con nand originale la console DEVE partire per forza altrimenti o hai riscritto male il dump o hai qualche problema sull'Hardware... sei sicuro che disinstallando il chip non hai messo in corto qualcosa? puoi postare una foto dei punti dove avevi saldato?

Cosa usi per scrivere/leggere la nand? programma e programmatore.

Edit: ooops letto quale programmatore ..ok

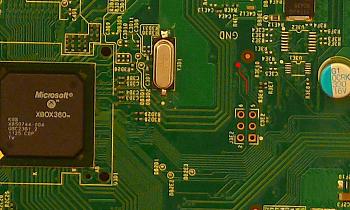

Scusami Reload371 ti ho dato una informazione errata. Guardando meglio la foto ho visto che ft3t10 ha una pista per cui la devi "grattare" prima del pad bruciato e fare il ponte con l'altro lato della mobo con quanto evidenziato nella foto che ti allego e vedrai che torna a bootare.

Cpu_reset saltato - Led rosso-lurld4i.jpg

**Reload371** · 01-07-13

la nand è scritta bene, perchè ho fatto così:
-collego alimentatore
-accendo xbox--> parte correttamente
-scollego
-muovo il chip
-accendo xbox--> led rosso
programma e programmatore sono scritte nel primo messaggio
provo a fiflashare la nand, se nn parte faccio foto

**Di4b0liK** · 01-07-13

Controllato le tensioni ?

**kazoom** · 01-07-13

.... su consoleopen c'è davvero (quasi) tutto ... è da un po che manco dovevo saperlo (sorry) [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/13418-ft3t10-saltato-corona-v1.html[/url]

**Reload371** · 01-07-13

5 min e controllo le tensioni, prima vedo il link postato da kazoom

**zeruel85** · 01-07-13

Fai il fix come suggerito e risolvi...

Inviato dal mio GT-I8150 con Tapatalk 2

**Reload371** · 01-07-13

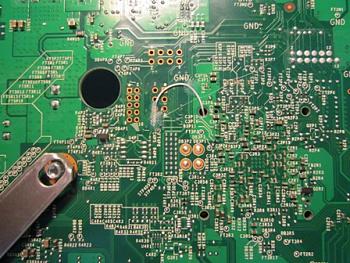

Non ho fatto quel fix ma un altro...ho misurato tutti i punti cpu_reset con il tester, ce n'era uno isolato e con un filo lo saldato con un altro... la console parte!!!
Ora non mi resta altro che modificarla...allora, ho provato a mettere il cpld sul southbridge, poi accanto ed ora provo a metterlo sopra la porta video, come consigliato in un post che ho trovato nel forum. Finisco e faccio le foto. Grazie per l'aiuto dato

**zeruel85** · 01-07-13

Bene, già che è ripartita è ottimo.

Inviato dal mio GT-I8150 con Tapatalk 2

**Armand** · 01-07-13

scusa puoi postare la tua soluzione corredando il post con foto? potrebbe essere utile a qualcuno in futuro. grazie

**Reload371** · 01-07-13

Niente, ho aspettato 10 minuti che glitchasse e partisse xell, ma resta bloccata li. Vi invio un pò di foto:

Cpu_reset saltato - Led rosso-img_0032.jpg

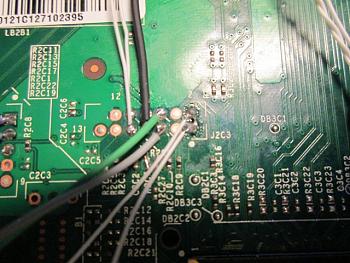

Cpu_reset saltato - Led rosso-img_0033.jpg

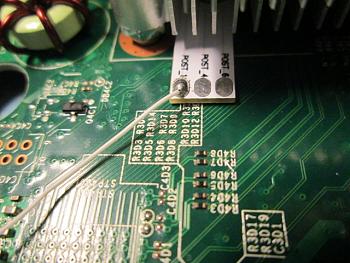

Cpu_reset saltato - Led rosso-img_0034.jpg

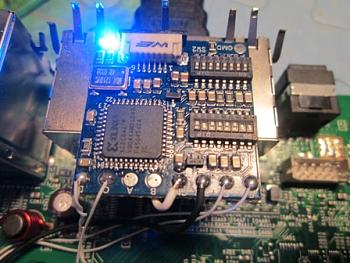

Cpu_reset saltato - Led rosso-img_0035.jpg

I fili usati vanno bene? Grazie ancora

Edit: sul cpld rilevo queste tensioni:
- cpu_reset: 1.79V
- post_out: 0V --> è lui il colpevole!! ora controllo il postfix
- gnd: 0V --> logico

- 3.3: 3.3V --> logico
- F: 3.29V
- E: 3.29V
le foto le posto tutte alla fine, ok?

**scienzy** · 02-07-13

Se posso esprimere la mia opinione mi ravvedo da quel che avevo detto affermando che il rst classico sia molto meglio.

E' un punto piccolo ma solido, si salda subito.

Di questo non mi fido tanto...

**Reload371** · 04-07-13

Ieri sono riuscito a farla glitchare...finiti i vari passaggi ho cercato di ottenere dei tempi di boot buoni spostando il cpld sulla mobo. Da aperta, in media glitchava in 20 secondi, da chiusa intorno i due minuti!! L'ho riaperta e tramite i microswitch ho messo sul cpu_reset resistenza da 10ohm e condensatore da 33pf. In tal modo parte in media in 40 secondi, non male dato che è la mia prima xbox e che ho 13 anni xD. Dopo aver installato Dashlaunch e Fsd, scarico le copertine dei giochi e mi accorgo che ad uno di questi gliene ha messa una sbagliata. Come faccio a mettere quella corretta? Inoltre non riesco a capire come mettere il secondo disco di assassin's creed 3: con gli altri giochi, ovvero quelli che nel secondo disco contengono contenuti aggiuntivi, basta copiarli nella cartella content, mentre questo non so.

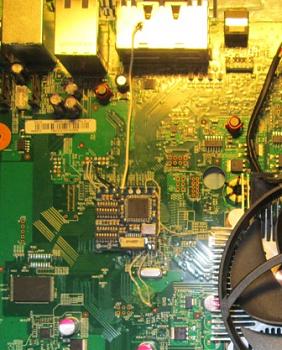

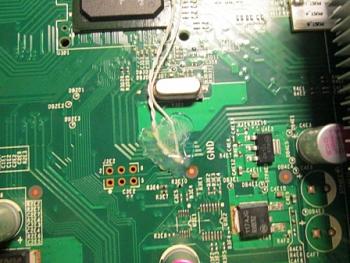

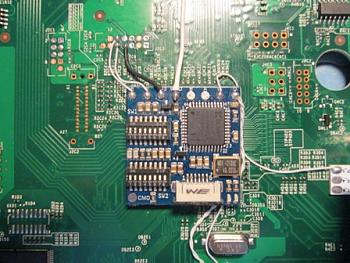

Come promesso posto le foto dell'installazione ed intanto cerco una guida su il link di fsd
