info hardware ck

**warlock** · 19-05-13

ciao a tutti
ho 2 falcon ormai partite per vari motivi...
volevo sapere se da queste 2 schede
prelevando i pezzi saldati sopra
voglio costruire un ck3 da mettere direttamente nel pc per alimentare i lettori da la
mi dite quali sono i componenti che mi danno i 3,3volt prelevandoli dai 5 volto o dai 12v

**warlock** · 20-05-13

ce nessuno che mi sa dire quali conmponenti devo prelevare per creare i 3,3 volt dai 5 dell'alimentatore del pc
grazie

**Di4b0liK** · 20-05-13

Niente di particolare, prendi l'ingresso d'alimentazione del lettore, qualche resistenza, un condensatore, un regolatore... poi ci aggiungi i led e gli interruttori ed hai fatto

Per quanto riguarda il mosfet sinceramente non ricordo a memoria quale sia quello che ti serve... misurali col tester e passa la paura

**warlock** · 20-05-13

Questo schema lo gia visto su Google. ...ma io cerco il componente da prendere sulla mainboard falcon.....per fare i 3 volt per i pin 4 6 e il carrello 3

Inviato dal mio GT-I9100 con Tapatalk 2

**Di4b0liK** · 20-05-13

Te l'ho detto non mi ricordo a memoria lo schema dei mosfet, ma scusa prendi il multimetro e trovatelo tanto ci vuole 1 minuto...

**zeruel85** · 20-05-13

Esistono anche gli schemi delle tensioni delle mobo in rete...

**warlock** · 20-05-13

devo cercarlo sulla mainboard della xbox e non ce ne 1 solo ce ne sono una 20ina....
devo girarli tutti...volevo solo sapere se qualcuno lo sa da dove posso prelevarlo

**warlock** · 20-05-13

lm29150-33
se non erro ha ingresso 5 volt e uscita 3.3 volt
mi date conferma

**zeruel85** · 20-05-13

50-33, direi di sì con quel nome...

**warlock** · 20-05-13

il p5662dsc che si trova al lato della console e uguale a quello sopra descritto
sono da 2 console differenti ma il pezzo cambia sigla....
mi date piu info riguardanti il pezzo
grazie

**warlock** · 20-05-13

Mi dite se e giusto così. ...
Al 1 pin ho messo piu 5v da alimentatore il gnd in comune e dal 4 esce 3, 3 volt

info hardware ck-uploadfromtaptalk1369069508468.jpg

Sbaglio forse
Posso bruciare il lettore

Inviato dal mio GT-I9100 con Tapatalk 2

**zeruel85** · 20-05-13

Non puoi leggerti il datasheet così sei sicuro? Presumo sia reperibile in rete cercando su Google...

**warlock** · 20-05-13

Ho gia girato su Google e nn ho trovato niente

Inviato dal mio GT-I9100 con Tapatalk 2

**rf1911** · 20-05-13

U5B1 e U5B2, da 5 a 3v3 e da 3v3 a 1v8.

**Armand** · 20-05-13

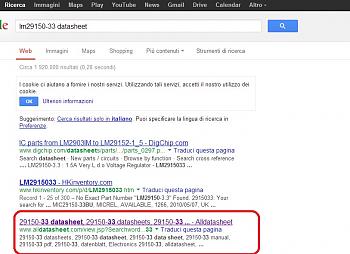

[url=http://www.alldatasheet.com/datasheet-pdf/pdf/168911/HTC/LM29150-3.3.html]LM29150-3.3 datasheet pdf datenblatt - HTC Korea TAEJIN Technology Co. - 1.5A Very L.D.O Voltage Regulator ::: ALLDATASHEET :::[/url]

e guarda un pò dove ho stanato questo link.......solo il terzo risultato

**warlock** · 20-05-13

Originariamente Scritto da rf1911

U5B1 e U5B2, da 5 a 3v3 e da 3v3 a 1v8.

cioe in che senso

**rf1911** · 20-05-13

Nel senso della tua domanda, sono due regolatori presenti sulle piastre che hai. Staccali e riciclali.

**warlock** · 20-05-13

Originariamente Scritto da rf1911

Nel senso della tua domanda, sono due regolatori presenti sulle piastre che hai. Staccali e riciclali.

Nn ho capito u5b1 e u5b2 che significa

Inviato dal mio GT-I9100 con Tapatalk 2

**pocoyo2** · 20-05-13

U5B1 e U5B2 sono due regolatori che stanno a fianco dell'HANA. U5B1 trasforma i 5v in 3.3v mentre U5B2 trasforma i 5v in 1.8v
Puoi staccarlo (a te serve solo U5B1) e utilizzarlo per i 3.3 da dare al lettore

from Galaxy Note
