corona v2 beep ma non parte

**Armand** · 02-04-13

ciao ragazzi vi spiegherò brevemente la situazione. un cliente mi porta questa corona v2 a cui voleva far da solo rgh. ha fatto saltare c5r11 e r4p4. ho ripristinato il collegamento r4p4 e non il c5r11 (da quello che so si può fare a meno di ripristinarlo perchè è una semplice piazzola). la xbox beepa ma non parte. ventole ferme, ali arancione. ho erasato la nand e riscritto il dump. che altro potrebbe essere? grazie!

**Babilozzo** · 02-04-13

Ciao , hai provato la continuità fra r4p4 e FT3T10 ? Per essere sicuro dovresti grattare la pista dal lato superiore e controllare da li verso FT3T10.

**Armand** · 02-04-13

si c'è continuità

**Dexther** · 02-04-13

prova a togliere alimentazione sul glitch chip (se è presente e vedi)
Di solito ho un problema del genere quando i chip hanno cannato sda e scl

**Armand** · 02-04-13

nessun glitcher. nand stock

**hiras** · 02-04-13

azz... te la sei tirata

ho trovato questo, vedi se ti può essere d'aiuto, ovviamente per corona V2:

Il problema è che la console fa il classico "bip" ma non si avvia......

.....Allora, ho risolto in parte, come sempre.

Ho ripulito tutto e re-flashato la nand completa. Tolto completamente il DGX e ho rimosso il ponte tra C2E1 e l'oscillatore, INOLTRE (cosa che non ho trovato in nessuna guida) ho rimosso anche il filo GND del MMC/SD READER che seguendo lo schema ponticella sulla console i pin 4-6.

Per questo motivo la console faceva "bip" ma non partiva, perché quel ponte bloccava la NAND.

aspetto buone nuove

a più tardi.

**Armand** · 02-04-13

eh no..quella è una disattenzione! tutti i fili son levati! purtroppo c'è altro a monte che non va..mannaggia!

**Babilozzo** · 02-04-13

Prova a leggere di nuovo la nand e vedi che non sia corrotta la parte dell' smc ?

**Armand** · 02-04-13

non c'è nessuna corruzione purtroppo

**Babilozzo** · 02-04-13

prova a controllare meglio il c5r11 . non vorrei che se han portato via la piazzola magari faceva comunque da ponte ffra la pista ..

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/10605-c5r11-rotto-help.html#post129740[/url]

qui c'è scritto come fare

**Armand** · 02-04-13

c5r11 su corona può restare saltato e la xbox funziona comunque. quello è il caso di una trinity dove le cose stanno diversamente

**Babilozzo** · 02-04-13

Ok scusa. Hai provato ad accendere con il joypad? Che non sia saltato un regolatore sulle linee dei 3,3V?

**Armand** · 02-04-13

purtroppo il cliente non mi ha mandato i moduli rf-.-
sto accendendo e spegnendo mettendo il pin del power a gnd. il cliente mi ha mandato un'altra corona v2 con lo stesso problema..la xbox si accende una volta ripristinata, ma provandola a glitchare non mi aputa fuori xell nemmeno a morire...non credo dipenda dalla mancanza del modulino rf...

**pocoyo2** · 02-04-13

In ogni caso anche con c5r11 e r4d4 saltati la console si accende. Al massimo dà led rosso.
Armand, prima sono dovuto scappare.. Ti stavo dicendo di controllare le tensioni in standby. Controlla quelle sui regolatori (3.3 e 1.8) e sui pin 1 e 5 di U1D1. Se beepa solo o è un problema di nand o di tensioni in standby o del modulo RF guasto. Ah, anche il southbridge. A me è successo dopo un errato reflow.

Inviato da Samsung Galaxy Note

**Armand** · 02-04-13

sui pin 1 e 5 ho 4,75v su entrambi. i regolatori su corona sono u5a1 e u5a2?

EDIT

**The Pusher** · 02-04-13

Vi chiedo se sia il caso di aprire, oltre a questo un topic a parte, dove illustrare sia i fix per i pin saltati delle corona 4GB sia le tensioni sui singoli piedini e regolatori delle console funzionanti regolarmente.
Questo per dare come riferimento agli utenti uno schema da seguire prima di postare i problemi. Sottointeso che non ci incastra nulla con il problema di Armand, che ha fatto benissimo ad aprire un topic, ma negli ultimi tempi le corona 4GB stanno assillando molte persone e magari non guasterebbe.
Ora sistemiamo pero' l'Armand

**Armand** · 02-04-13

eh push ma mi sa che per questa dobbiamo chiamare il becchino...ho controllato un pò di cose ed è tutto ok..a questo punto credo sia il sb o la nand stessa anche se riesco a scriverla tranquillamente...

**gnomino** · 03-04-13

Ciao anche io ho questo problema. Cioè ho tentato la lettura della Nand con jr programmer v2 e ho ottenuto dei file da 16 mb, che ovviamente non serve a niente in quanto la corona v2 4 gb ha bisogno di 48 mb. Ho dissaldato tutto e senza controllare se la console partiva o no ho costruito un card sd e ho tentato la lettura come doveva essere fata. Non ottenendo risultati ho rismontato tutto e la console beepa ma non si accende piu, ho provato anche un altro alimentatore della trinity ma non parte lo stesso, che posso fare?

**Armand** · 03-04-13

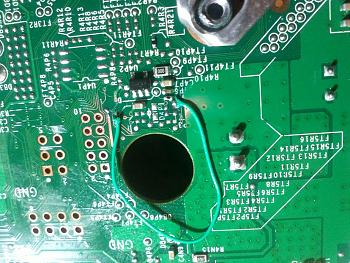

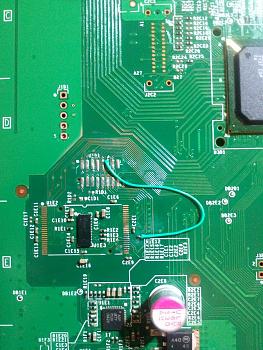

***AGGIORNAMENTO*** siccome l'armand non voleva darsi per sconfitto ha continuato ad indagare. ho grattato tutto il solder mask nei pressi di U1D1 e una dei pad (esattamente il pad 11) non aveva continuità con il sb. allora mi sono armato di pazienza e ho ricostruito la traccia! in definitiva con questo
