    Costruzione sd reader

    Mi stavo costruendo un sd reader per leggere la nand corona, ma lo schema nella guida non mi è molto chiaro.

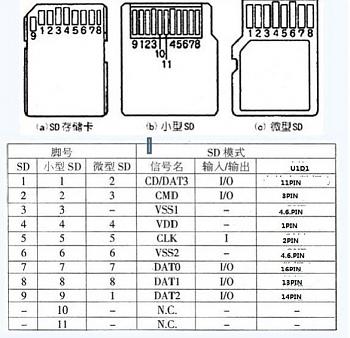

    qui si vede che la micro sd ha data 0,1,2,3

    Costruzione sd reader-sd-card.jpg

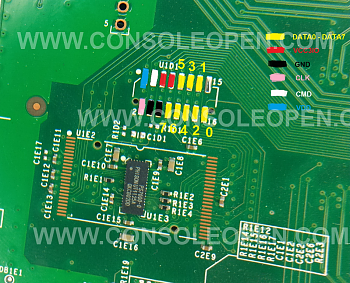

    ma qui si vedono i punti di collegamento da 0 a 7 come mai ?

    Costruzione sd reader-u1d1-pinout_1024.png

    e poi gnd quale è ?

    grazie

  2. #2
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    I due GND sono quelli evidenziati di nero, vale a dire U1D1-4 e U1D1-6 (è anche scritto a lato comunque).

    Per quanto riguarda i data, in realtà ti basta solo data0 (U1D1-16), e puoi anche fare a meno della resistenza da 68 Ohm su Vdd.

    Altrimenti colleghi anche data1, 2, 3 (gli altri ovviamente non li colleghi, giacché non ci sono sulla fakeSD).
    Ultima modifica di zeruel85; 12-03-13 alle 14: 24

  3. #3
    Regular Member
    Data Registrazione
    Oct 2011
    Messaggi
    455
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    I due GND sono quelli evidenziati di nero, vale a dire U1D1-4 e U1D1-6 (è anche scritto a lato comunque).

    Per quanto riguarda i data, in realtà ti basta solo data0 (U1D1-16), e puoi anche fare a meno della resistenza da 68 Ohm su Vdd.

    Altrimenti colleghi anche data1, 2, 3 (gli altri ovviamente non li colleghi, giacché non ci sono sulla fakeSD).
    quindi dei data mi basta solo data 0, ok , ma io intendo sulla micro sd qual'é gnd? Normalmente non so i pin piu lunghi i gnd ? ma li leggo che i pin lunghi sono vdd e vss2

  4. #4
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Ma c'è scritto nello schema che hai postato... La prima immagine... Vss1 e Vss2 sono i due GND se è questo quello che volevi sapere.

  5. #5
    Regular Member
    Data Registrazione
    Oct 2011
    Messaggi
    455
    ah vss sono i gnd..ok perfetto grazie
