ciao a tutti, dopo un tentativo di programmazione del chip matrix la console non si accende più...i 3.3v non ci sono arrivo a 0.79v... aiutateminon ho visto nè sentito saltare nulla, cosa può essere successo?
forse ho dato contemporaneamente i 3.3v al chip (sia da slave programmer che da console), ma in questo caso non dovrebbe saltare il chip? perchè è saltata la console?
non so se può essere d'aiuto, ma in questa zona sembrano scaldarsi parecchio questi componenti, cioè ci poggio il dito, dopo qualche secondo devo levarlo perché mi brucio, a console in standby ovviamente (vi ricordo che non si accende)
[URL=http://imageshack.us/photo/my-images/16/img0928f.jpg/][/URL]
il componente a scaldare probabilmente è quello accanto siglato U5A1 che è appunto un regolatore di tensione, probabilmente o è lui ad essere saltato o c'è qualche corto in giro che lo fa scaldare, prova a ripulire tutta la scheda e metti qualche foto della mainboard completa
ciao X-ray...finalmente qualcuno che mi risponde...non avrei modo di fare foto dettagliate, però non ho toccato altro a parte le piazzole che servono per leggere/scrivere la nand o fare il glitch...non saprei a cosa serva fare altre foto, non so più che pesci pigliare, ho il tester e potrei usarlo se mi date una mano per tentare di capire qual è il componente "saltato"....un modder mi ha detto che forse è saltato il SB
a parte questo, prima toccando con un unghia per levarequalche residuo è saltata una piazzola dove ho montato la nand secondaria: [URL=http://imageshack.us/photo/my-images/84/img0926s.jpg/][/URL]
va ripristinato il collegamento o posso lasciare cosi?
quel collegamento penso che non dia problemi anche se è saltato, le foto servono x farci capire se dove hai saldato ci può essere qualche danno, avere il tester non ti aiuta se non sai come testare i vari componenti e di certo non puoi impararlo in 2 giorni aprendo una discussione sul forum, avere un regolatore che scalda vuol dire che c'è da identificare qualche danno sulla scheda e non è cosa semplice nemmeno x noi del mestieri, dammi retta falla vedere da uno bravo, poi se vuoi continuare metti qualche foto almeno se no non saprei dove indirizzarti
Che tipo di Matrix hai ?
matrix sia v1 che v2, il danno si è presentato dopo aver tentato di alimentare il v2 per programmarlo con i timing creati apposta per il dual nand..ma sembra non sia possibile
non saprei a chi darla, io credo sia una scemenza, il problema era il chip, magari ha fatto saltare il regolatore e sostituiendolo si risolve con pochi euro e 3 saldature, mi secca doverla spedire e spendere 20€ di spedizioni per poi magari una cretinata....non c'è verso di risalire al componente fallato autonomamente? il problema sta nei 3.3v che vengono riconosciuti come 0.79v...Originariamente Scritto da X-ray
Anche la mia aveva "solamente" un corto sulla linea dei 1.8v..
Credimi. Non è per niente facile trovare i corti, specialmente quelli a GND. Se U5A2 scalda vuol dire che c'è un corto sulla linea dei 3.3vsb. Per vedere se è il regolatore togli L5B2. Se ti da i 3.3v allora non è il regolatore. Se non te li da, prova a vedere se su L5B1 hai 5v. Se non li hai togli i due condensatori che hai cerchiato.
Se L5B1 ha 5v e senza L5B2 hai anche i 3.3v sul regolatore allora buona fortuna. Il tuo corto è da qualche parte sulla scheda madre..
from Galaxy NOTE
Ultima modifica di pocoyo2; 13-01-13 alle 08: 39
"... quando il domani verrà, il tuo domani sarà!"

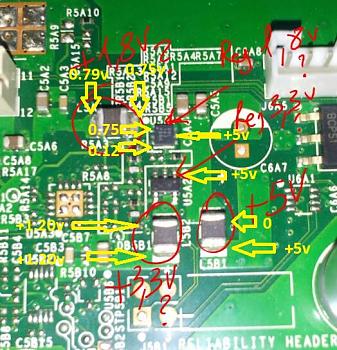

aggiornamento, senza toccar nulla, i 5v li ho, devo vedere gli 1,8v (se mi linkate un'immagine dei punti ve ne sarei grato)
il componente che scalda parecchio a parte quelli cerchiati è il componente L5A1
intanto ringrazio djsaso per l'aiuto live

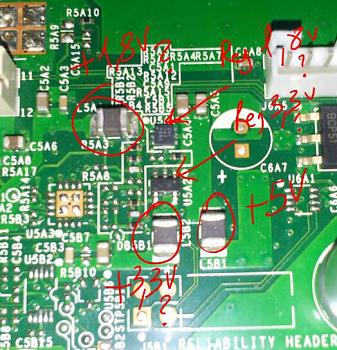

Mi devi solo confermare se 1.8 e 3.3 sono dove ho scritto o sono invertiti
from Galaxy NOTE
"... quando il domani verrà, il tuo domani sarà!"
hai controllato che dove hai appoggiatola scheda non ci sia qualche pallina di stagno che si e attaccata sotto una volta mi e successo anche a me che una piccola pallina si sia incastrata sotto o non so come ci sia andata a finire li. prendi la lente non ti fissare su cosa hai fatto prima che succedesse il danno e scandaglia per bene ma tanto per bene da tutte le parti specie tra i piedini della nand e tutto quello che abbia montato dei piedini di solito si incastrano li se non e troppo tardi
e prendi un pennello per pulire non le dita
col galaxy note mi sarebbe stato piu facile!
In effetti la foto di prima non c'entra nulla. Erano solo mie supposizioni.
Ho preso in mano la mia corona v2 "da museo" e ho controllato le tensioni in standby. I risultati sono come i tuoi (a parte quel tuo 0v che sarà sicuramente un errore di rilevazione).

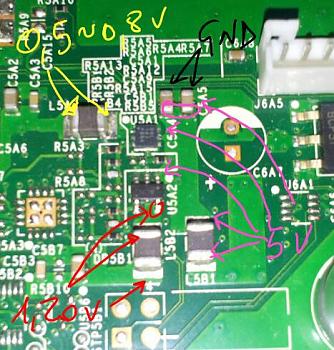

Ecco una foto delle tensioni che ho io
from Galaxy NOTE
"... quando il domani verrà, il tuo domani sarà!"
scusa ma ho capito bene?
su L5B1 hai 5V e dall'altro lato 0V??
a sto punto è da cambiare
Avrà sbagliato a misurare in quanto ha 0 su quel piedino ma ha 5 sui pin dei regolatori.. E i 5 li prendono da L5B1 proprio dove lui avrebbe 0
from Galaxy NOTE
"... quando il domani verrà, il tuo domani sarà!"
hai ragione pocoyo....errore mio, è +5v...scusate
con questi valori cosa mi consigliate di fare?
grazie per il consiglio falco...ma nessuna sbavatura di stagno..
non parlo di sbavature non e visibile quando saldi se il saldatore e alto di temperatura emana delle micro palline di stagno che saltano e non li vedi e si infilano da qualsiasi parte anche sotto il processore a te non costa niente prendere una lente e controllare tutta la scheda ti dico per esperienza perche a me e successo che e saltata una microscopica pallina che ha unito 2 piedini di uno dei controller che sono fissati alla scheda madre non si vedeva mi ha fatto impazzire per giorni.e non avevo fatto nulla di particolare stavo cercando di leggere la nand. provavo a leggere mi dava 5 secondi corrente e poi niente piu e si riscaldavano come te dei condensatori alla fine ho scovato sta pallina tolta e si e riavviata la consol
Dovresti farci delle foto dettagliate dei punti dove hai saldato o dove pensi che tu abbia potuto toccare col saldatore. Altrimenti è molto complicato
from Galaxy NOTE
"... quando il domani verrà, il tuo domani sarà!"
