aiuto! non ho più i 3.3v dopo tentativo programmazione chip RGH

[ferostyle]

pocoyo vedrò di fare foto...ma dico, l'antefatto lo sapete..tentavo di alimentare la programmazione a 3.3v del matrix v2, non sapendo che prende l'alimentazione direttamente dalla scheda madre in fase di programmazione, la doppia alimentazione credo abbia fatto danno...per favore aiutatemi a recuperarla!

[pocoyo2]

Le foto non sono per vedere come hai saldato, ma per avere un quadro d'insieme..

from Galaxy NOTE

[ferostyle]

[URL=http://imageshack.us/photo/my-images/18/dsc0068renamed21059.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/40/dsc0066renamed21234.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/28/dsc0065renamed6050.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/17/dsc0064renamed5459.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/521/dsc0063renamed19600.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/145/dsc0062renamed5005.jpg/][/URL]
[URL=http://imageshack.us/photo/my-images/16/img0928f.jpg/][/URL]

ecco a voi qualche foto ragazzi...spero mi possiate aiutare...

un altro piccolo consiglio, ho questo coolrunner, al quale sono saltati due "pezzettini" vicino l'oscillatore, devo ripristinarli e come?

[URL=http://imageshack.us/photo/my-images/685/dsc0067ef.jpg/][/URL]

[pocoyo2]

Sicuro che non ci sia qualche problema li, sull' U1D1?

[ferostyle]

no...ho semplicemente ricollegato la pista tagliata come suggerito dagli schemi del dual nand dal mod ILARIO...

per il coolrunner come ripristino quei due componenti che mi sono scappati?

[djsaso]

butta il cool runner e comprane uno nuovo, le saldature non vanno bene, stai troppo sulla piazzola..

[ferostyle]

il CL non si può recuperare proprio?

[ferostyle]

upup.........forza ragazzi fatemi recuperare questa console! spero in un miracolo!

[ferostyle]

upup vi prego aiutatemi!

[Cracco]

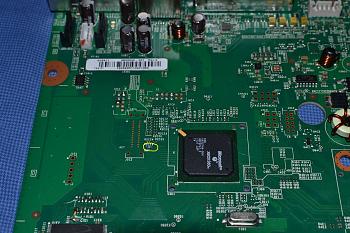

Come mai hai ponticellato r2c26?Magari non c'entra nulla ma a primo colpo d'occhio e vedendo altre schede madri è aperto.

[ferostyle]

non ho ponticellato nulla.....non era così? sarebbe pazzesco se una goccia di stagno fosse caduta proprio li

e da li...proprio da li passano i 0.78v (suppongo gli ex 3.3v) credo che abbiamo trovato l'inghippo

[Cracco]

Sarebbe troppo bello se il corto fossi proprio quello...........

[Cracco]

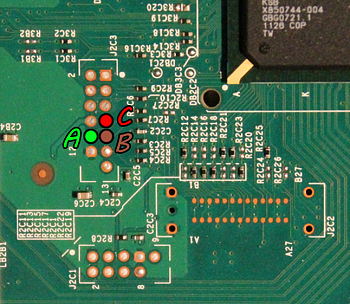

Ecco come dovrebbe essere...............

[ferostyle]

ho levato il tutto, da un lato (lato sx) risulta voltaggio 0, dall'altro proprio 0.78v, non ci stava un resistore in mezzo vero? era sicuramente una pallina di stagno volata da chissà dove...mi confermate però che non era ponticellato?

ma il componente rovente è in alto a destra della scheda madre...

[Cracco]

Se è quello mi devi pizza e birra..........

[aquilus]

Allora?
Siamo tutti sulle spine!"!!

[ferostyle]

non che sia cambiato nulla, i voltaggi sono gli stessi, ma credo che sia stato proprio quello il killer...il problema adesso è resuscitare la scheda madre...te la vuoi guadagnare questa pizza+birra?

[Cracco]

Ah.............e mò che ce inventamo?

[Babilozzo]

@ Cracco: complimenti per l'occhio clinico
@ Ferostyle: ma mi sà strano che il componente che scotta continui a bruciare .. cioè dovrebbe scoppiare prima o poi, voglio dire che non esplode perchè non ha abbastanza corrente, ma se scalda c'è qualcosa a valle che richiede questa corrente quindi và al massimo (Al di là delle tensioni presenti è l'assorbimento di corrente di un'altro componente che stà in corto magari a valle) ... seguendo il percorso che fanno le piste partendo da li dovresti andare per esclusione , certo è più facile a dirsi che a farsi.

[ferostyle]

grazie babilozzo....nessuna idea di come resuscitare la console? pure che dovessi mettermi col tester su ogni componente la voglio recuperare...domani pagherò il tizio in Inghilterra che mi spedirà per la modica cifra di 80€ la nuova scheda madre
