Matrix Glitcher V2 + dual nand Thunder360 su Corona v1 AIUTO

[ferostyle]

ciao a tutti, non so dove sbattere la testa, ho ordinato e ricevuto questi prodotti:

Matrix glitcher v2 + Thunder360 per la dual nand

ho seguito lo schema del produttore/moderatore ilario per il dual nand su corona, e lo ringrazio per aver reso disponibili i file per la programmazione....solo che il glitcher v2 arriva già programmato, come faccio a metterci i timing di ilario?


ho sia il programmatore usb matrix che quello squirt...il matrix v1 riesco a programmarlo, il v2 no!

[vublich]

perchè scrivi in due post diversi?
cmq sarà anke corona ready, ma dai miei ricordi al matrix v2 manca l'oscillatore e su corona devi installarlo per forza.
per programmarlo ti serve il programmatore matrix x le pcb mi pare, [url=http://www.dedoshop.com/Product/09787f54d5/Team-Matrix-Programmatore-esterno-matrix-pcb-e-matrix-glitcher.aspx]Team Matrix Programmatore esterno matrix pcb e matrix glitcher - vendita xbox360 slim modificata Lt+ online wii modifica ps3 modificata xbox 360 accessori ricambi[/url]
devi programmarlo col firmware 1.5

[ferostyle]

è con oscillatore a bordo, solo che devo caricarci il file del moderatore ILARIO che servono per far andare la sua Thunder360 dual nand, e non so come fare, il programmatore manuale non va (ho saldato direttamente lo Slave Board Squirt, ma resta "TDI stuck at 0/1"), con nessun programma

ho già il programmatore matrix, ma va solo con i loro programmi e non ho la possibilità di caricarci il file che voglio...io ho preso il Thunder360 dual nand proprio perchè c'è la possibilità di usarlo con tutti i CLPD, con tanto di schemi generici, ma visto che avevo dentro i matrix, i suoi Storm360 non si trovano in giro, sembrano finiti....

[vublich]

oscillatore a bordo? allora mi sa ke non è lo stesso matrix ke dico io..

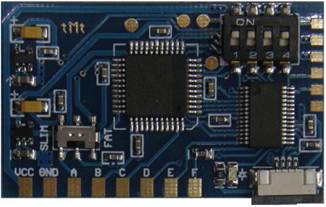

questo è il v2

tu quale hai scusami?

[ferostyle]

[url]http://www.ricambiconsole.it/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/m/a/matrix_glitcher_v2_rev_c.jpg[/url]

[vublich]

ah un altra versione ne han fatto..
un 2.5 :P
cmq purtroppo ho paura si possa programmare solo col suo programmatore e il cavetto flat e con i suoi file..
forse collegando il programmatore direttamente sui piedini del cpld ma mi sa di rischioso

[ferostyle]

ha i pad per il programmatore...si vedono come la V1...quindi perchè non me lo vede?

[vublich]

i pad sulla destra dici? hai uno schema o qualcosa per vedere a quali punti corrispondono?
io so ke per programmare i v2 col caveto flat tutti gli switch devono stare su off cmq.. altro nn saprei purtroppo...

[ferostyle]

purtroppo questo forum sarà di supporto ma mi sta servendo a poco, tu sei un utente come me e quindi colpe non ne hai....

[ilario]

il forum è di supporto, ma per le cose che si possono fare, per quelle impossibili, non si può fare niente purtroppo
quello che hai è un matrix v2 con oscillatore ed è già programmato di fabbrica per quello che può fare e non è compatibile con i files per il dual nand col thunder, anche lo schema su cui si basa il matrix v2 è diverso dai soliti glitchip
quelli compatibili sono:
storm v2 corona
matrix v1 ma ci devi aggiungere tu l'oscillatore saldando i 4 fili
xecuter coolrunner (rev a, b o c come più ti garba) sempre aggiungendoci l'oscillatore e di sicuro dovrai saldare dei fili su dei piedini dei chip perché non ci sono le piazzole
xecuter coolrunner 3 lite che ha l'oscillatore a bordo, ma dovrai saldare sui piedini del chip cmq

tra i cloni puoi usare:
matrix v3 (lo chiama così quello uguale al v1 ma con l'oscillatore a bordo)
coolrunner rev d (è tipo un rev c mi pare, ma con l'oscillatore a bordo)

tra gli autocostruiti tipo quelli di pocoyo e armand che li fanno quì sul forum te li puoi far mandare con oscillatore e vedi se qualcuno te lo fa anche con le piazzole che servono (ti ho messo i piedini nell'altro topic)

gli schemi storm+thunder ci sono e sono abbastanza dettagliati, altro non ti posso aiutare
armati di pazienza e studia schemi, esempi di installazione, ci sono anche quì sul forum esempi dual nand col thunder e cerca di capire la logica di funzionamento del tutto

cmq visto che mi sembra sia il primo rgh che fai, fai prima solo l'rgh alla tua console, forte di questa esperienza puoi passare al dual nand, perché il dual nand non è una cosa facilissima da fare

[zeruel85]

Se non ci fosse un ilario bisognerebbe inventarlo. Una spiegazione più dettagliata credo non la troveresti in nessun altro forum...

[ferostyle]

grande ilario, purtroppo non so dove trovare il tuo storm, sennò avrei preso quello, i maggiori siti in vendita non l'hanno disponibile, adesso dovrò prendere un clone di cool runner rev d...sperando di farlo andare sto dual nand

[ferostyle]

aggiornamento, la console non accende più, non so cosa possa essere successo, so solo che dopo aver tentato di alimentare il matrix v2 dalle piazzole di programmazione (nell'ordine del matrix v1) dopo un po' ha smesso di rispondere, credevo si fosse fuso il chip, e non gli arrivasse più corrente (3.3v), invece staccando tutto è proprio la console, non arriva corrente alla console, ma non ho visto né scintille né altro....

ragazzi aiutatemi! ho anche un tester...ma anche qui sono un nabbo...non saprei dove mettere mani
