assemblaggio zif socket 56 e progskeet 1.1

[morph5]

sto assemblando il programmatore(progskeet) con lo zif adapter come da guida,
siccome sivava non ha + disponibilità degli adattatori nella guida, ho dei dubbi, sto seguendo questo schema:

sto adattando lo schema allo lo zif che ho comprato:

la resistenza da 10k che punta ai 3.3v va saldata al positivo oppure alla massa dei 3.3v?
posso saldare tutti i punti gnd del progskeet insieme ed al negativo dei 3.3?

[zeruel85]

I 3,3V sono 3,3V, cosa c'entra la massa?

[morph5]

usando un'alimentazione esterna, arrivo con i 2 fili ( positivo3.3v-negativo-gnd) e non capivo nel disegno se il capo della resistenza andava saldato proprio sui 3.3 oppure su gnd, questo perchè nel disegno i 3,3v arrivano da sotto mentre la resistenza arriva dall'alto, ma adesso che sto scrivendo mi rendo conto che a volte faccio troppi pensieri rendendo le cose facili insidiose.

[zeruel85]

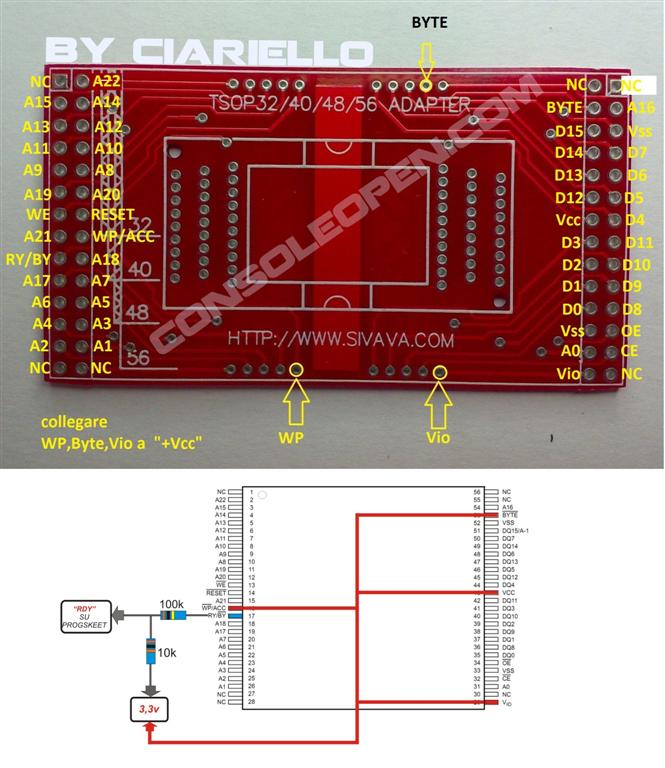

Ah ho capito come l'hai inteso. No no, il pullup su RDY lo fai sempre partendo dai 3,3V, la massa non è implicata in tutto questo.

[morph5]

grazie mille

[morph5]

i punti della nor 52 e 33 marcati vss dove li collego sul progskeet?
come non detto, è la massa.

[Razorbacktrack]

Massa, GND

[Titty]

Vss = massa

[morph5]

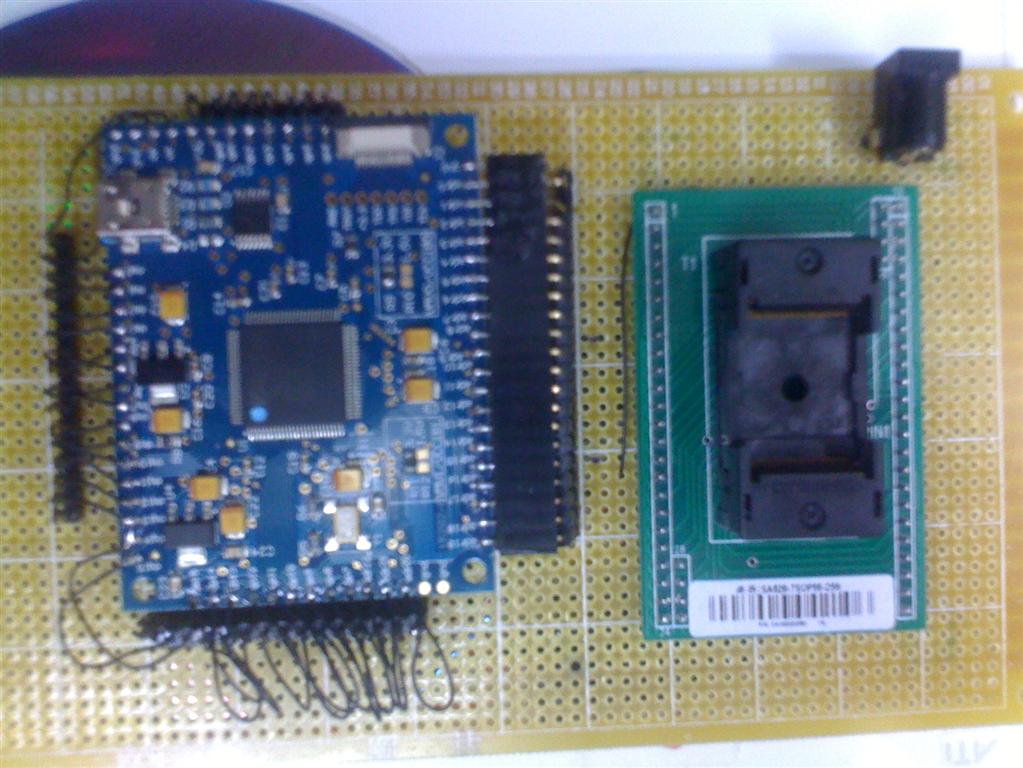

ok ho appena completato l'assemblaggio.
vi farò sapere se funziona.

[robbe88]

Potrei sapere dove hai acquistato il progskeet 1.1?
(perchè al momento non se ne trovano )

Grazie

[morph5]

comprato su ebay. ma ora non ce ne sono +.
