Progskeet 1.2: esperienze e soluzioni di montaggio

[Mauroz]

Finalmente sono riuscito dopo innumerevoli tentativi a flashare e poi ridumpare due volte la seconda nand, quella in cui non ero mai riuscito a scrivere dati coerenti. I due dump dopo il flash confermano che ciò che ho scritto è uguale a ciò che ho letto. Ora la prova del nove sarà risaldare le nand sulla console e verificare che tutto sia andato per il verso giusto.

Configurazione definitiva (anche se ci ho messo una vita a concludere il tutto, sarebbe da appurare cosa crea instabilità di riconoscimento delle nand e flash errati):

- Bitstream 1223, i penultimi.
- Cavo flat da 200mm schermato, anziché quello in dotazione che è da 400mm non schermato.

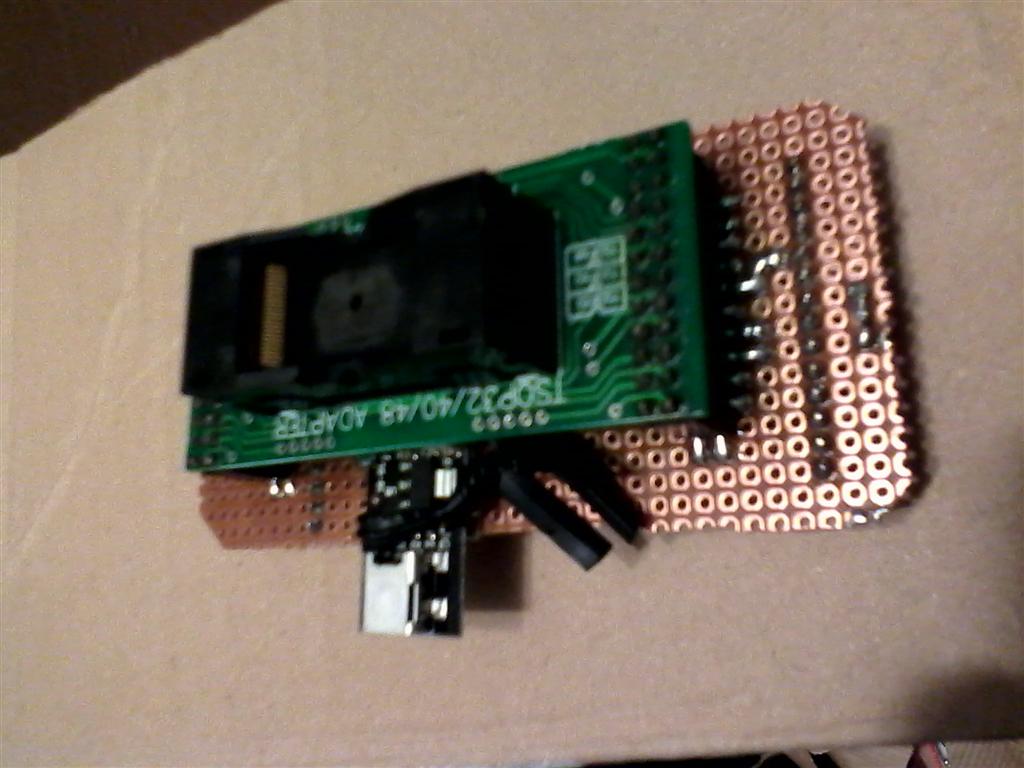

- Nand dissaldate da mobo e installate su zif socket tsop48.
- Alimentazione esterna stabilizzata.
- R7 chiuso di default e R8 aperto di default.
- CE# primary collegato e CE# secondary non collegato.
- Switch con led spento.

Confermo che il test dei cortocircuiti presente su WinSkeet40000 non dà mai esito positivo con ProgSkeet 1.2 e bitstream 1223, mentre invece se utilizzate il bitstream 2121 il test funziona correttamente. Almeno, io nei miei test ho notato questa cosa.

Complimenti, ma mi chiedo come mai visti inumerosi problemi di instabilità sfotware o hardware che siano vengono rilasciati i software e i flasher se i loro funzionamenti devono avere quasi del miracoloso

[enzoenzo]

Io che ho la clip ho un trasformatore che mi eroga 3 v ma costanti può essere sufficiente per alimentare il progskeet?
Per ora attendò nuova clip che monterò con molta attenzione.
per comprendere meglio oltre al cavo flat ffc 15 pin che alimenta il progskeet da slaveboard
devo saldare alimentazione aggiuntiva su scheda progskeet giusto? Va bene saldare su uno dei due punti dove è previsto alimentazione .inoltre la scheda madre pensi sia meglio che sia collegata al suo alimentatore e con luce visibile rossa oppure pensi sia meglio scollegare la scheda madre dal l'alimentatore?
In alcuni form in inglese ho trovato che se alimentata la scheda madre della play 3 impedisce una corretta lettura della nand
Fammi conoscere una tua opinione visti i successi inequivocabili.
Ancora una cosa
andrai a fondo per capire, vista la tua esperienza ,se la mancanza di affidabilità costante del progskeet 1.2?

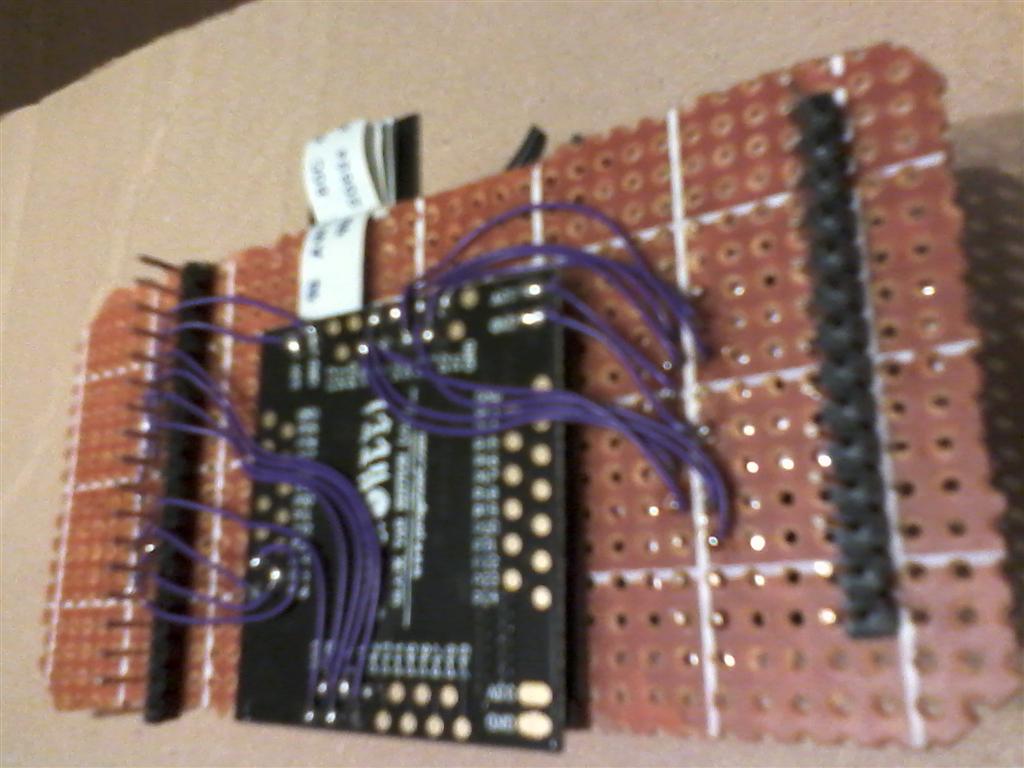

Comunque ho già saldato il progskeet con l'adattatore pcb

Grazie per il tuo lavoro sei un grande!

[zeruel85]

Non lo so, io le nand le ho dissaldate.

Inviato dal mio GT-I8150 con Tapatalk 2

[robbe88]

Ciao a tutti ragazzi.volevo sapere per alimentare esternamente il progskeet potrei usare un alimentatore per breadboard oppure no?erogano i 3,3 v ciao

[zeruel85]

Confermo IN VIA DEFINITIVA che il downgrade su dual nand con ProgSkeet 1.2 funziona! Ho appena risaldato le nand e sono su Rogero 3.55 v3.7!

Buon downgrade a tutti!

[markdeca]

Zeruel ma in che modo si dissaldano e risaldano le nand? C'è un attrezzo per farlo o no? Perdona la mia ignoranza..

[guerrierodipace]

Zeruel ma in che modo si dissaldano e risaldano le nand? C'è un attrezzo per farlo o no? Perdona la mia ignoranza..

o con l'aria calda o con il saldatore, per quest'ultimo metodo c'è una ottima guida nel forum di poco tempo fa
[url]http://www.consoleopen.com/forum/elettronica-e-dintorni/9040-tutorial-lezioni-di-saldatura-djsaso.html[/url]

[mazenico]

salve ragazzi vi porto la mia esperienza

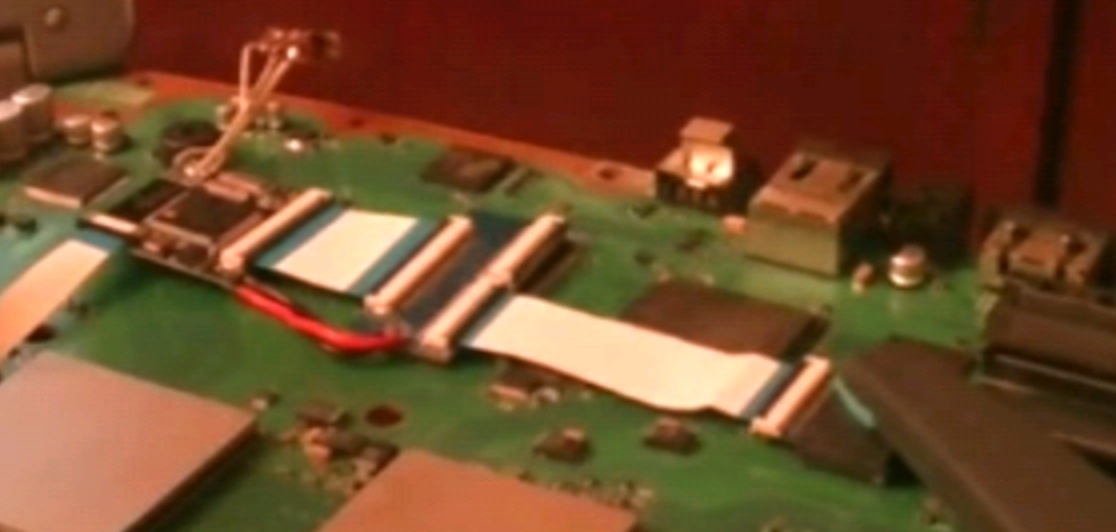

ho montato piu' volte il prog 1.2 su una Dyn-001 con ps3 accesa (praticamente i 3,3 volts non li ho collegati

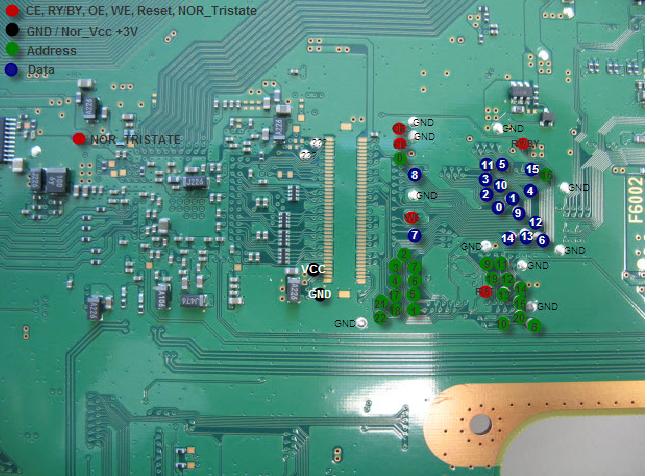

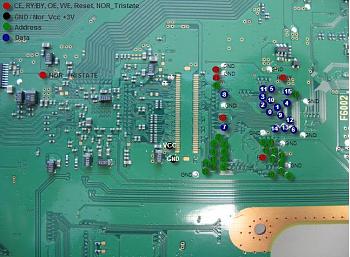

sul progskeet dalla scheda madre della ps3) seguendo questo schema.



winskeet mi da' address errato.
Ho ripetuto piu' volte l'installazione ma continuo ad avere lo stesso problema.
Nell'ultima prova ho notato che la ventola della ps3 frulla molto piu' velocemente subito dopo
l'accensione della ps3.
Visto che utilizzo una schema usato per il prog 1.1 sbaglio qualcosa?

Ho un dubbio sul prog 1.1 il pin #WP non vine preso in considerazione
mentre sul prog 1.2 lo devo collegare. Dove e' questo punto sulla mobo?

[mazenico]

Situazione ultima

ho accorciato la flat in dotazione e non ho piu' address failed
tanto e' vero che l'ho lasciato andare e ha iniziato a tirare dati dentro il file.bin.
Il cfi e' fallito ma il dump me lo stava facendo.

Ho un'altro problema pero'. Il tutto l'ho fatto girare con la consolle accesa. Soltanto
ho dovuto interrompere la lettura in quanto la ventola ha iniziato a frullare forte ed ho staccato
tutto. A voi succede la stessa cosa? Che faccio continuo a farla andare la lettura?
non rischio di rompere la console?

vi allego il dump effettuato puo' essere che ho montato male il chip?
visto che su alcuni indirizzi legge il dato e su altri no

[2013-01-07T04:42:15] Dumping address 0x0
[2013-01-07T04:42:35] Verification of address 0x0 failed
[2013-01-07T04:42:35] Dumping address 0x20000
[2013-01-07T04:42:35] Dumping address 0x40000
[2013-01-07T04:42:35] Dumping address 0x60000
[2013-01-07T04:42:35] Dumping address 0x80000
[2013-01-07T04:42:36] Dumping address 0xa0000
[2013-01-07T04:42:36] Dumping address 0xc0000
[2013-01-07T04:42:36] Dumping address 0xe0000
[2013-01-07T04:42:37] Dumping address 0x100000
[2013-01-07T04:42:37] Verification of address 0x100000 failed
[2013-01-07T04:42:37] Dumping address 0x120000
[2013-01-07T04:42:38] Verification of address 0x120000 failed
[2013-01-07T04:42:38] Dumping address 0x140000
[2013-01-07T04:42:38] Verification of address 0x140000 failed
[2013-01-07T04:42:38] Dumping address 0x160000
[2013-01-07T04:42:38] Verification of address 0x160000 failed
[2013-01-07T04:42:38] Dumping address 0x180000
[2013-01-07T04:42:38] Verification of address 0x180000 failed
[2013-01-07T04:42:38] Dumping address 0x1a0000
[2013-01-07T04:42:39] Verification of address 0x1a0000 failed
[2013-01-07T04:42:39] Dumping address 0x1c0000
[2013-01-07T04:42:39] Verification of address 0x1c0000 failed
[2013-01-07T04:42:39] Dumping address 0x1e0000
[2013-01-07T04:42:39] Verification of address 0x1e0000 failed
[2013-01-07T04:42:39] Dumping address 0x200000
[2013-01-07T04:42:39] Verification of address 0x200000 failed
[2013-01-07T04:42:39] Dumping address 0x220000
[2013-01-07T04:42:39] Verification of address 0x220000 failed
[2013-01-07T04:42:39] Dumping address 0x240000
[2013-01-07T04:42:40] Verification of address 0x240000 failed
[2013-01-07T04:42:40] Dumping address 0x260000
[2013-01-07T04:42:40] Verification of address 0x260000 failed
[2013-01-07T04:42:40] Dumping address 0x280000
[2013-01-07T04:42:40] Verification of address 0x280000 failed
[2013-01-07T04:42:40] Dumping address 0x2a0000
[2013-01-07T04:42:40] Verification of address 0x2a0000 failed
[2013-01-07T04:42:40] Dumping address 0x2c0000
[2013-01-07T04:42:41] Verification of address 0x2c0000 failed
[2013-01-07T04:42:41] Dumping address 0x2e0000
[2013-01-07T04:42:41] Verification of address 0x2e0000 failed
[2013-01-07T04:42:41] Dumping address 0x300000
[2013-01-07T04:42:41] Verification of address 0x300000 failed
[2013-01-07T04:42:41] Dumping address 0x320000
[2013-01-07T04:42:41] Verification of address 0x320000 failed
[2013-01-07T04:42:41] Dumping address 0x340000
[2013-01-07T04:42:42] Verification of address 0x340000 failed
[2013-01-07T04:42:42] Dumping address 0x360000
[2013-01-07T04:42:42] Verification of address 0x360000 failed
[2013-01-07T04:42:42] Dumping address 0x380000
[2013-01-07T04:42:42] Verification of address 0x380000 failed
[2013-01-07T04:42:42] Dumping address 0x3a0000
[2013-01-07T04:42:42] Verification of address 0x3a0000 failed
[2013-01-07T04:42:42] Dumping address 0x3c0000
[2013-01-07T04:42:43] Verification of address 0x3c0000 failed
[2013-01-07T04:42:43] Dumping address 0x3e0000
[2013-01-07T04:42:43] Verification of address 0x3e0000 failed
[2013-01-07T04:42:43] Dumping address 0x400000
[2013-01-07T04:42:43] Verification of address 0x400000 failed
[2013-01-07T04:42:43] Dumping address 0x420000
[2013-01-07T04:42:43] Verification of address 0x420000 failed
[2013-01-07T04:42:43] Dumping address 0x440000
[2013-01-07T04:42:44] Verification of address 0x440000 failed
[2013-01-07T04:42:44] Dumping address 0x460000
[2013-01-07T04:42:44] Verification of address 0x460000 failed
[2013-01-07T04:42:44] Dumping address 0x480000
[2013-01-07T04:42:44] Verification of address 0x480000 failed
[2013-01-07T04:42:44] Dumping address 0x4a0000
[2013-01-07T04:42:44] Verification of address 0x4a0000 failed
[2013-01-07T04:42:44] Dumping address 0x4c0000
[2013-01-07T04:42:45] Verification of address 0x4c0000 failed
[2013-01-07T04:42:45] Dumping address 0x4e0000
[2013-01-07T04:42:45] Verification of address 0x4e0000 failed
[2013-01-07T04:42:45] Dumping address 0x500000
[2013-01-07T04:42:45] Verification of address 0x500000 failed
[2013-01-07T04:42:45] Dumping address 0x520000
[2013-01-07T04:42:45] Verification of address 0x520000 failed
[2013-01-07T04:42:45] Dumping address 0x540000
[2013-01-07T04:42:46] Verification of address 0x540000 failed
[2013-01-07T04:42:46] Dumping address 0x560000
[2013-01-07T04:42:46] Verification of address 0x560000 failed
[2013-01-07T04:42:46] Dumping address 0x580000
[2013-01-07T04:42:46] Verification of address 0x580000 failed
[2013-01-07T04:42:46] Dumping address 0x5a0000
[2013-01-07T04:42:46] Verification of address 0x5a0000 failed
[2013-01-07T04:42:46] Dumping address 0x5c0000
[2013-01-07T04:42:47] Verification of address 0x5c0000 failed
[2013-01-07T04:42:47] Dumping address 0x5e0000
[2013-01-07T04:42:47] Verification of address 0x5e0000 failed
[2013-01-07T04:42:47] Dumping address 0x600000
[2013-01-07T04:42:47] Verification of address 0x600000 failed
[2013-01-07T04:42:47] Dumping address 0x620000
[2013-01-07T04:42:48] Verification of address 0x620000 failed
[2013-01-07T04:42:48] Dumping address 0x640000
[2013-01-07T04:42:48] Verification of address 0x640000 failed
[2013-01-07T04:42:48] Dumping address 0x660000
[2013-01-07T04:42:48] Dumping address 0x680000
[2013-01-07T04:42:48] Dumping address 0x6a0000
[2013-01-07T04:42:49] Dumping address 0x6c0000
[2013-01-07T04:42:49] Dumping address 0x6e0000
[2013-01-07T04:42:49] Dumping address 0x700000
[2013-01-07T04:42:49] Dumping address 0x720000
[2013-01-07T04:42:50] Dumping address 0x740000
[2013-01-07T04:42:50] Dumping address 0x760000
[2013-01-07T04:42:50] Dumping address 0x780000
[2013-01-07T04:42:50] Dumping address 0x7a0000
[2013-01-07T04:42:54] Dumping address 0x7c0000
[2013-01-07T04:42:58] Verification of address 0x7c0000 failed
[2013-01-07T04:42:58] Dumping address 0x7e0000
[2013-01-07T04:42:58] Verification of address 0x7e0000 failed
[2013-01-07T04:42:58] Dumping address 0x800000
[2013-01-07T04:42:59] Verification of address 0x800000 failed
[2013-01-07T04:42:59] Dumping address 0x820000
[2013-01-07T04:42:59] Verification of address 0x820000 failed
[2013-01-07T04:42:59] Dumping address 0x840000
[2013-01-07T04:42:59] Verification of address 0x840000 failed
[2013-01-07T04:42:59] Dumping address 0x860000
[2013-01-07T04:42:59] Verification of address 0x860000 failed
[2013-01-07T04:42:59] Dumping address 0x880000
[2013-01-07T04:43:00] Verification of address 0x880000 failed
[2013-01-07T04:43:00] Dumping address 0x8a0000
[2013-01-07T04:43:00] Verification of address 0x8a0000 failed
[2013-01-07T04:43:00] Dumping address 0x8c0000
[2013-01-07T04:43:00] Verification of address 0x8c0000 failed
[2013-01-07T04:43:00] Dumping address 0x8e0000
[2013-01-07T04:43:00] Verification of address 0x8e0000 failed
[2013-01-07T04:43:00] Dumping address 0x900000
[2013-01-07T04:43:01] Verification of address 0x900000 failed
[2013-01-07T04:43:01] Dumping address 0x920000
[2013-01-07T04:43:01] Verification of address 0x920000 failed
[2013-01-07T04:43:01] Dumping address 0x940000
[2013-01-07T04:43:01] Verification of address 0x940000 failed
[2013-01-07T04:43:01] Dumping address 0x960000
[2013-01-07T04:43:01] Verification of address 0x960000 failed
[2013-01-07T04:43:01] Dumping address 0x980000
[2013-01-07T04:43:02] Verification of address 0x980000 failed
[2013-01-07T04:43:02] Dumping address 0x9a0000
[2013-01-07T04:43:02] Verification of address 0x9a0000 failed
[2013-01-07T04:43:02] Dumping address 0x9c0000
[2013-01-07T04:43:02] Verification of address 0x9c0000 failed
[2013-01-07T04:43:02] Dumping address 0x9e0000
[2013-01-07T04:43:02] Verification of address 0x9e0000 failed
[2013-01-07T04:43:02] Dumping address 0xa00000
[2013-01-07T04:43:02] Verification of address 0xa00000 failed
[2013-01-07T04:43:02] Dumping address 0xa20000
[2013-01-07T04:43:03] Verification of address 0xa20000 failed
[2013-01-07T04:43:03] Dumping address 0xa40000
[2013-01-07T04:43:03] Verification of address 0xa40000 failed
[2013-01-07T04:43:03] Dumping address 0xa60000
[2013-01-07T04:43:03] Verification of address 0xa60000 failed
[2013-01-07T04:43:03] Dumping address 0xa80000
[2013-01-07T04:43:03] Verification of address 0xa80000 failed
[2013-01-07T04:43:03] Dumping address 0xaa0000
[2013-01-07T04:43:04] Verification of address 0xaa0000 failed
[2013-01-07T04:43:04] Dumping address 0xac0000
[2013-01-07T04:43:04] Verification of address 0xac0000 failed
[2013-01-07T04:43:04] Dumping address 0xae0000
[2013-01-07T04:43:04] Verification of address 0xae0000 failed
[2013-01-07T04:43:04] Dumping address 0xb00000
[2013-01-07T04:43:04] Verification of address 0xb00000 failed
[2013-01-07T04:43:04] Dumping address 0xb20000
[2013-01-07T04:43:05] Verification of address 0xb20000 failed
[2013-01-07T04:43:05] Dumping address 0xb40000
[2013-01-07T04:43:05] Verification of address 0xb40000 failed
[2013-01-07T04:43:05] Dumping address 0xb60000
[2013-01-07T04:43:05] Verification of address 0xb60000 failed
[2013-01-07T04:43:05] Dumping address 0xb80000
[2013-01-07T04:43:05] Verification of address 0xb80000 failed
[2013-01-07T04:43:05] Dumping address 0xba0000
[2013-01-07T04:43:06] Verification of address 0xba0000 failed
[2013-01-07T04:43:06] Dumping address 0xbc0000
[2013-01-07T04:43:06] Verification of address 0xbc0000 failed
[2013-01-07T04:43:06] Dumping address 0xbe0000
[2013-01-07T04:43:06] Verification of address 0xbe0000 failed
[2013-01-07T04:43:06] Dumping address 0xc00000
[2013-01-07T04:43:06] Verification of address 0xc00000 failed
[2013-01-07T04:43:06] Dumping address 0xc20000
[2013-01-07T04:43:07] Verification of address 0xc20000 failed
[2013-01-07T04:43:07] Dumping address 0xc40000
[2013-01-07T04:43:07] Verification of address 0xc40000 failed
[2013-01-07T04:43:07] Dumping address 0xc60000
[2013-01-07T04:43:07] Verification of address 0xc60000 failed
[2013-01-07T04:43:07] Dumping address 0xc80000
[2013-01-07T04:43:07] Verification of address 0xc80000 failed
[2013-01-07T04:43:07] Dumping address 0xca0000
[2013-01-07T04:43:08] Verification of address 0xca0000 failed
[2013-01-07T04:43:08] Dumping address 0xcc0000
[2013-01-07T04:43:08] Verification of address 0xcc0000 failed
[2013-01-07T04:43:08] Dumping address 0xce0000
[2013-01-07T04:43:08] Verification of address 0xce0000 failed
[2013-01-07T04:43:08] Dumping address 0xd00000
[2013-01-07T04:43:08] Verification of address 0xd00000 failed
[2013-01-07T04:43:08] Dumping address 0xd20000
[2013-01-07T04:43:09] Verification of address 0xd20000 failed
[2013-01-07T04:43:09] Dumping address 0xd40000
[2013-01-07T04:43:09] Verification of address 0xd40000 failed
[2013-01-07T04:43:09] Dumping address 0xd60000
[2013-01-07T04:43:09] Verification of address 0xd60000 failed
[2013-01-07T04:43:09] Dumping address 0xd80000
[2013-01-07T04:43:10] Verification of address 0xd80000 failed
[2013-01-07T04:43:10] Dumping address 0xda0000
[2013-01-07T04:43:10] Verification of address 0xda0000 failed
[2013-01-07T04:43:10] Dumping address 0xdc0000
[2013-01-07T04:43:10] Verification of address 0xdc0000 failed
[2013-01-07T04:43:10] Dumping address 0xde0000
[2013-01-07T04:43:10] Dumping address 0xe00000
[2013-01-07T04:43:10] Dumping address 0xe20000
[2013-01-07T04:43:11] Dumping address 0xe40000
[2013-01-07T04:43:11] Dumping address 0xe60000
[2013-01-07T04:43:11] Dumping address 0xe80000
[2013-01-07T04:43:11] Dumping address 0xea0000
[2013-01-07T04:43:12] Dumping address 0xec0000
[2013-01-07T04:43:12] Dumping address 0xee0000
[2013-01-07T04:43:12] Dumping address 0xf00000
[2013-01-07T04:43:12] Dumping address 0xf20000
[2013-01-07T04:43:13] Verification of address 0xf20000 failed
[2013-01-07T04:43:13] Dumping address 0xf40000
[2013-01-07T04:43:13] Verification of address 0xf40000 failed
[2013-01-07T04:43:13] Dumping address 0xf60000
[2013-01-07T04:43:13] Dumping address 0xf80000
[2013-01-07T04:43:14] Verification of address 0xf80000 failed
[2013-01-07T04:43:14] Dumping address 0xfa0000
[2013-01-07T04:43:14] Verification of address 0xfa0000 failed
[2013-01-07T04:43:14] Dumping address 0xfc0000
[2013-01-07T04:43:14] Dumping address 0xfe0000
[2013-01-07T04:43:14] Verification of address 0xfe0000 failed
[2013-01-07T04:43:14] Terminato

[zeruel85]

Altra dual nand, altre rogne. L'hardware utilizzato è sempre il medesimo, cerco di ricapitolarlo brevemente:

- Bitstream 1223, il penultimo.
- Alimentazione esterna da ATX.
- R7 chiuso e R8 aperto, di default.
- Cavo flat schermato di 200mm, anziché quello in dotazione.
- Nand dissaldate da mobo e posizionate su zif nand socket tsop48.

I dump vanno da Dio, non me ne fallisce uno, tutti ottimi. I flash fanno pena. Al momento non sono riuscito a flashare correttamente nemmeno una delle due nand. La cosa buffa è che sto usando la stessa identica configurazione con la quale ho downgradato la mia personale, quindi onestamente non capisco perché non riesca a flashare correttamente almeno una volta. Sulla mia personale ci ho sbattuto la testa molte volte, ma alla fine un flash per ciascuna nand è andato a segno. Con questa non c'è verso. Sempre differenze rispetto al dump successivo alla scrittura.

Analizzando le statistiche, non sono poi così malaccio, anzi la cosa strana è che più o meno flasha sempre nello stesso modo, ma sbagliato, nel senso la statistica relativa a 00 aumenta sempre e arriva 2,31% praticamente sempre. La dispersione dei resti (quindi ciò che non è 00 o FF) è anche qui sempre la stessa (ma differente rispetto al file che voglio flashare). Non capisco se questo è sintomatico di qualcosa in particolare...

Sto esaurendo la pazienza comunque, non è possibile ci siano tutti questi problemi, è un prodotto che hanno commercializzato e venduto, dovrebbe esserci più supporto da parte dei produttori, invece è da inizio novembre che non esce manco un nuovo bitstream... :\

[zeruel85]

Eccomi qui, ovviamente non mi sono arreso e sono riuscito a scrivere correttamente nella prima nand!

Fix utilizzato: cavo usb più corto di quello di prima (ho usato il cavo usb del Nand-X).

Provo a vedere se il fix è ripetibile, cercando di flashare anche la seconda nand.

EDIT: seconda nand flashata correttamente, era proprio il cavo usb il problema, usatene uno il più corto possibile.

[Mauroz]

Grazie per i preziosi consigli

[Raiden]

0 problemi con cavo flat standard ripiegato:



Cavo USB lungo ma schermato e ferrite vicino al termine (in sostanza non economico cinese), penultimo bitstream.

[zeruel85]

Mi inchino al tuo cospetto... Ne sai di più...

[Raiden]

Non ne so molto sulle nand, tutti i precedenti tentativi con ziff (infectus, progskeet 1.0) sono falliti...

Mi ha consigliato guerriero la versione 1.2 in quanto a lui funzionava, ho solo clonato ^^

[zeruel85]

Povero guerriero, gli ho sfracassato i maroni su Skype non sai quante volte, un po' credo che mi detesti... LOL

(Ma non dirglielo...) XD

[enzoenzo]

Carissimi qualcuno ha idea di cosa e' l'oggetto che si trova in alto a sinistra ?
A me sembra un interruttore ed è' saldato su progskeet non è che sia l'anello mancante per un corretto funzionamento del progskeet 1.2?

[zeruel85]

Sarà un interruttore su R7 e R8, ma se lavori con nand lascia R7 chiuso e R8 aperto (è così di default, quindi non serve che tocchi nulla).

Il tuo problema, secondo me, sono le clip.

[zeruel85]

Evidentemente i problemi su ProgSkeet 1.2 sono destinati a non risolversi mai.

Dopo aver fatto una modesta quantità di dual nand montanti schede COK-002 con modello di nand Samsung K9F1G08U0A-PIB0 (riconosciute da WinSkeet con il codice ECF1801540), ovviamente andate a segno dopo aver trovato la configurazione ottimale, ora mi è capitata la prima SEM-001, che monta due nand Samsung K9F1G08U0B-PIB0, riconosciute da WinSkeet come ECF1009540. Su PS3DevWiki, queste nand vengono date uguali in tutto e per tutto alle prime, con l'unica differenza che sono della terza generazione anziché della seconda. Ho provato in tutti i modi a dumparle, ma sempre dump diversi, per entrambe le nand. Ho provato ad usare i bitstream 0031, 1223 e 2121, sempre stesso risultato. Se abilito la verifica del dump, praticamente tutti i blocchi non passano la verifica. Ora, visto che il programmatore è sempre lo stesso e mi funziona egregiamente sulle nand A, presumo ci sia qualche incompatibilità con le nand B, salvo essere smentito da guerrierodipace che mi ha detto che lui le nand B le legge senza problemi, con bitstream 1223...

A questo punto chiedo lumi e consigli a tutti voi, che cosa potrei provare per venirne a capo? Se i dump fanno così pena, mi viene la pella d'oca solo ad immaginare come saranno i flash... :\

[X-ray]

vorrai dire la pelle di pollo
