Problema dump NOR Macronix su MB DYN-001

[feddy75]

Come da titolo ho un problema ad effettuare il dump della NOR Macronix su scheda DYN-001 con Progskeet 1.1 convertito in 1.2
Seguita la guida e montato il progskeet con i fili però quando avvio Winskeet e dopo avre impostata la versione della NOR corretta, successivamente cliccando su Dump CFI nella scheda NOR,
non accade nulla.
Mi sono in tantino impantanato, non saprei come proseguire.
PS: R8 chiuso e R7 chiuso

Grazie per un qualsiasi suggerimento.

[Titty]

I collegamenti li hai fatti come fosse un progskeet 1.1 o 1.2?

Alimentata da progskeet?

[feddy75]

Ah!!!! bella domanda......

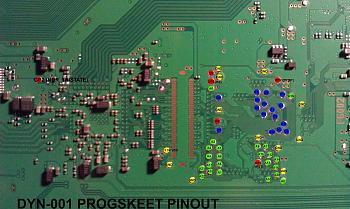

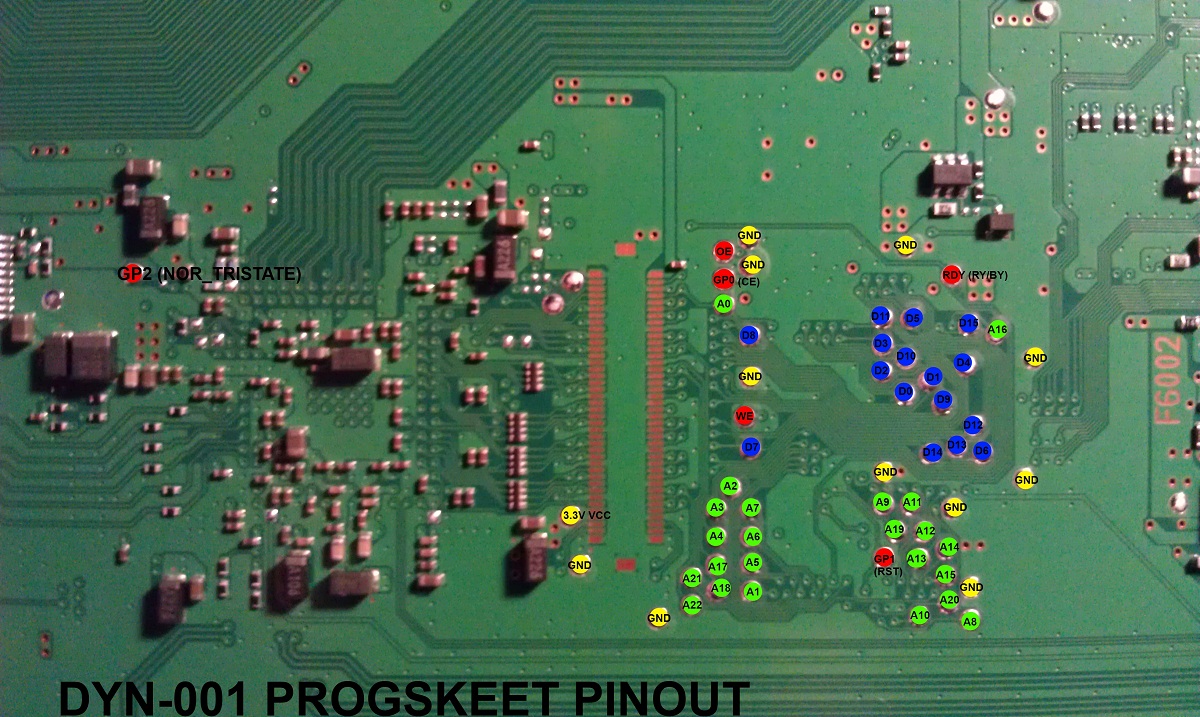

Allora ho seguito questo schema.

Per il discorso dell'alimentazione sto seguendo il tuo consiglio Stand Alone, R7 e R8 chiusi e la mobo non è alimentata dal suo alimentatore

[Titty]

Stand alone Esterno o da progskeet? Se da progskeet alimenta esterno

[Razorbacktrack]

Nel tutorial di conversione trovi il pdf con i nuovi pin da usare,tu hai saldato ,usando quell'immagine,nei punti con lo stesso nome nel progskeet? Se si hai sbagliato

[feddy75]

Quindi mi consigli di togliere il ponticello 3.3v da Progskeet alla mobo e di alimentarla da esterno? Quindi un'alimentazione esterna direttamente sulla mobo?
Così facendo dovrei mettere R8 chiuso e R7 aperto giusto?
Scusa se ti sto sbolognando sai essendo la prima, mi impantano un pò....

[feddy75]

Nel tutorial di conversione trovi il pdf con i nuovi pin da usare,tu hai saldato ,usando quell'immagine,nei punti con lo stesso nome nel progskeet? Se si hai sbagliato

Si ho saldato esattamente come da schema

[Razorbacktrack]

Prova a controllare se hai sbagliato a collegare qualche punto. In ogni caso prova ad aprire r8 ed usare lo switch su r7:

collega il progskeet al pc (che non lo troverà)
avvia il programma come amministratore
accendi la ps3 con lo switch aperto
dopo 10 secondi circa chiudi lo switch

il computer dovrebbe rilevarlo;se non lo fa,spegni la ps3,rimetti lo switch su aperto e riprova

[feddy75]

Prova a controllare se hai sbagliato a collegare qualche punto. In ogni caso prova ad aprire r8 ed usare lo switch su r7:

collega il progskeet al pc (che non lo troverà)
avvia il programma come amministratore
accendi la ps3 con lo switch aperto
dopo 10 secondi circa chiudi lo switch

il computer dovrebbe rilevarlo;se non lo fa,spegni la ps3,rimetti lo switch su aperto e riprova

Scusa se non ti ho risposto prima ma avevo chiuso il laboratorio.
Comunque ho appena ricontrollato tutti i punti come da schema postato prima e c'è continuità con il ProgSkeet.
Ho inserito uno switch su r8 e r7, quindi mi consigli di alimentare la consolle con il suo trasformatore? ma lo devo lasciare in standby come avviene per una glitch xbox360 o devo proprio accendere la consolle, scusa chiedo perchè non vorrei un barbecue di PS3.

[Razorbacktrack]

Si la sua console con il suo trasformatore,no devi proprio accendere la console, ma R8 deve essere aperto

[feddy75]

Si la sua console con il suo trasformatore,no devi proprio accendere la console, ma R8 deve essere aperto

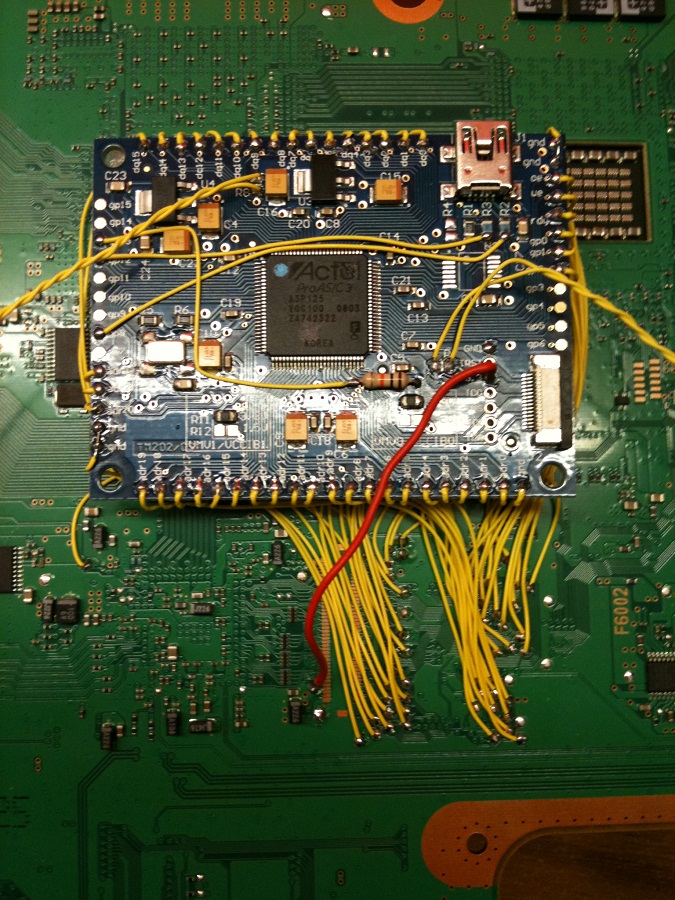

Ok seguita la tua procedura, collegato il Progskeet con usb al PC con R8 aperto e R7 aperto.
Data l'alimentazione alla ps3 e accesa, atteso 10-15 sec. e chiuso lo switch R7, il pc mi riconosce il Progskeet.

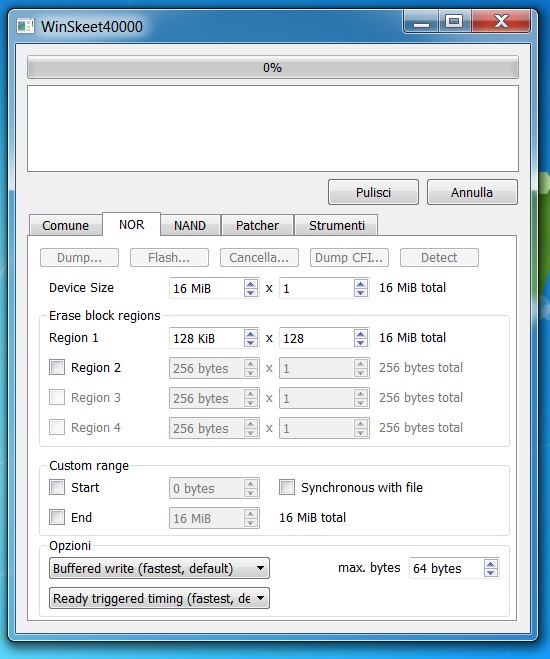

Avviato Winskeet come amministratore e selezionata la NOR corretta dalla scheda Comune, poi scheda NOR e cliccando su Dump CFI rimane tutto fermo come se niente fosse, allego foto.

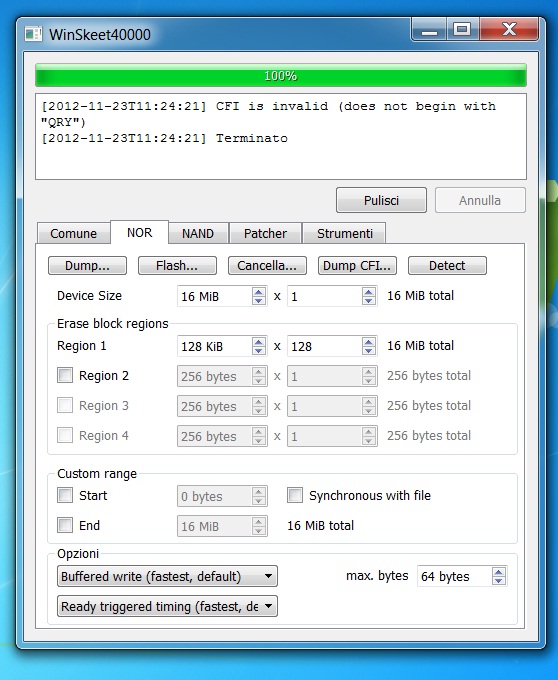

Una volta scollegato mi riporta questo errore

[feddy75]

Dissaldato il tutto, e pulito i pad, la PS3 si avvia normalmente, quindi vedrò di rifare le saldature da capo.....aimè
Ma serve mettere la resistenza da 100K sul punto RDY del progskeet?
Un dubbio il progskeet in questione l'ho modificato e programmato per renderlo 1.2, ma necessita di un'ulteriore ri-programmazione per leggere le varie nand o nor delle ps3?

[Titty]

Purtroppo nn posso aiutarti sulla conversione, io nn la faccio perchè altrimenti dovrei rifare tutti gli zif... quindi nn ne vale la pena. Onestamente non so nemmeno perchè l' hai convertito...

[feddy75]

Purtroppo nn posso aiutarti sulla conversione, io nn la faccio perchè altrimenti dovrei rifare tutti gli zif... quindi nn ne vale la pena. Onestamente non so nemmeno perchè l' hai convertito...

Semplicemente perchè leggendo la guida sembrava che avesse una migliore stabilità/affidabilità come la 1.2 nativa, tutto qui...
Se non erro ho la possibilità di ri-convertirlo alla 1.1?

[Razorbacktrack]

Si,riconvertilo e prova,nel frattempo contatto uf6667

[Titty]

Ho mandato il link a Lemmer... vediamo che dice

[feddy75]

Fatta di nuovo tutte le saldature e il discorso non cambia avvio dump cfi e non accade nulla, domani provo a riconvertirlo e vediamo come si comporta.
Comunque grazie per il supporto.
Notte....

[feddy75]

Allora ripristinato il progskeet alla v.1.1 e aggiunto il bitstreams "ProgSkeet_Retail_Default111006.dat", con lo stesso pc continuava ad avere problemi, invece usando il secondo pc sono riuscito a dumpare senza errori la nor, confrontata con la tabella ed è tutto ok.
Ho applicato la patch e riscritta la nor, ho effettuato di nuovo il dump e fatta la statistica con HxD e rientra anche questa nei valori, è giusta la verifica che ho fatto? E' questo il modo per capire se ciò che ho scritto risulta corretto? Posso proseguire con il downgrade?

[Titty]

Puoi fare controlli aggiuntivi seguendo il validating dump di devwiki

[feddy75]

Puoi fare controlli aggiuntivi seguendo il validating dump di devwiki

Ok grazie per la dritta, ho controllato la tabella e verificato i valori relativi alla mobo è sono identici, allora procedo con il downgrade seguendo sempre la tua guida, vi aggiorno...
