Componenente carbonizzato su scheda madre 60Gb

**X-ray** · 05-09-11

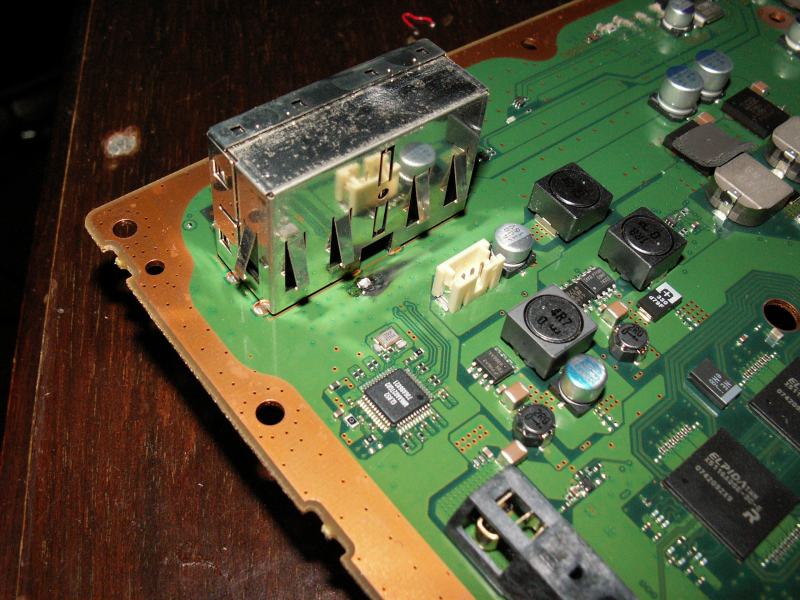

Raga come da foto mi ritrovo una ps3 con componente bruciato e porte usb non funzionanti

Componenente carbonizzato su scheda madre 60Gb-usb-ps3.jpg

finalmente un caso interessante...cmq non ho un'altra scheda x verificare, mi potreste dire se quel coso in origine era un transistor o cos'altro?
eventualmente la sigla stampata sopra se avete una 60Gb a portata di mano.
Grazie

**carloss** · 05-09-11

La versione della scheda madre?

**X-ray** · 05-09-11

sem-001

.

**carloss** · 06-09-11

E' questo 6A - BC817-16, c'è scritto 6A sopra

**X-ray** · 06-09-11

grazie infinite,appena ci metto mano vediamo se il problema è solo quello

**X-ray** · 08-09-11

Il problema non era solo il componente bruciato, è saltata tutta l'alimentazione delle porte USB!!!

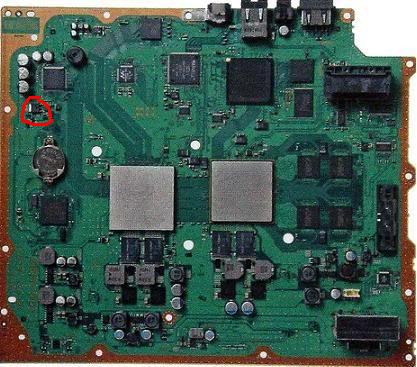

Ho preso i 5V dall'integrato in foto:

Componenente carbonizzato su scheda madre 60Gb-clipboard01.jpg

ed ho alimentato una porta USB e il joypad funziona quindi la play è recuperabile!!

Ora ho bisogno di una fonte da 500mA x ogni porta, dove mi posso aggangiare secondo voi?
non posso utilizzare quel regolatore di tensione xchè rischio di assorbire troppo a quel "non so cosa" che alimenta

La mia idea sarebbe: 1 regolatore 7805 x ogni porta con fusibile da 0.6A x evitare altri danni in caso di corto

Dove mi prendo 1A sulla scheda madre???

come ultima ipotesi opterei x un alimentatore esterno ma mi sembra una stronzata

HELP!!!!

PS: avete uno schema con le uscite dell'alimentatore della ps3 con i relativi amperaggi?

**X-ray** · 08-09-11

mi sa che la 12V sono quei grossi perni in cui si incastra l'alimentatore...domani li testo...ora ho sonno

**Raiden** · 08-09-11

Da lì hai tutto l'ampereaggio che ti occorre, i 7805 danno 1 Ampere in uscita per cui coprono l'alimentazione di 2 porte usb.

**X-ray** · 09-09-11

se prendi 1A da un 7805 gli devi piazzare una bella aletta di raffreddamento se no va in protezione xchè riscalda troppo per questo ero propenso ad usarne 2, è un bel casino sta play...

**Raiden** · 09-09-11

Guarda che non ci arrivi praticamente mai a 1 ampere di assorbimento da 2 porte usb che tra parentesi useranno poco e niente ...

**X-ray** · 09-09-11

non vorrei rischiare con gli HD autoalimentati che assorbono 0.5A

ecco il risultato cmq:

[URL=http://imageshack.us/photo/my-images/231/pict0255q.jpg/]

[/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

Ho messo 2 7805 da 0.5A saldati direttamente a massa così dissipano sulla scheda madre in caso
