Progskeet 1.1 + clip e lettura nor ps3 jsd-001

**alextronix** · 18-01-12

Ciao ragazzi, prima di tutto complimenti per il forum come sempre, spero che qualcuno di voi sappia un modo

CHIARO per eseguire un dump NOR.

ho una ps3 SLIM 250GB , CECH-250B che ha gia avuto in precedenza il

firmware 3.55 e anche IL CFW 3.55. adesso ha L'OFW 3.70.

Ho un problemino con il progskeet o forse sono io che non riesco a trovare le informazioni che mi servono.

Ho acquistato , progskeet 1.1 crystal blue e le relative clip per nor nand e tutto il resto., ho anche

aggiornato il progskeet tramite JTAG infectus per utilizzare le CLIP.

Ho collegato il progskeet alla clip NOR Spansion S29GL128P90TFIR2. Ho provato a fare il dump con la console in standby e mi da parecchi errori di verification failed, se apro il file dumpato con un hex editor , mi da tutte rrrrrrrrrrrrrrrrrrrr.

ho controllato con il tester i pin dalla clip alla nand e ho notato che il 3,3 v non alimenta la nand mentre il resto dei collegamenti è ok, adesso vorrei chiedere alcune cose.

quando collego il progskeet con r8 e r7 chiusi (ponticellati) per leggere la nand la ps3 la devo accendere o la devo solo mettere in standby ????
cioè led verde o led rosso?, perchè se dovessi accenderla sarebbe un po complicato con la flat-clip montata nel bel mezzo della ps3.

Qualcuno di voi ha uno schema chiaro (apparte i collegamenti della clip) che riguarda l'alimentazione della ps3 durante la lettura della nand?, cioè se accenderla (LED VERDE) o alimentarla (STANDBY) oppure spegnerla e in base alla giusta modalità come ponticellare Chiaramente il crystal blue 1.1?

grazie a tutti voi, spero che qualcuno mi illumini.

**Titty** · 19-01-12

La console non va mai accesa... va solo alimentata (led rosso)

Ke Fw hai installato sul Progskeet? Dimmi il nome del file...

Adesso ke montaggio hai fatto? Collegamento misto? Ovvero da progskeet a clip via Filo e il collegamento alla NOR via CLIP?

Ke SW hai usato per la lettura?

**alextronix** · 19-01-12

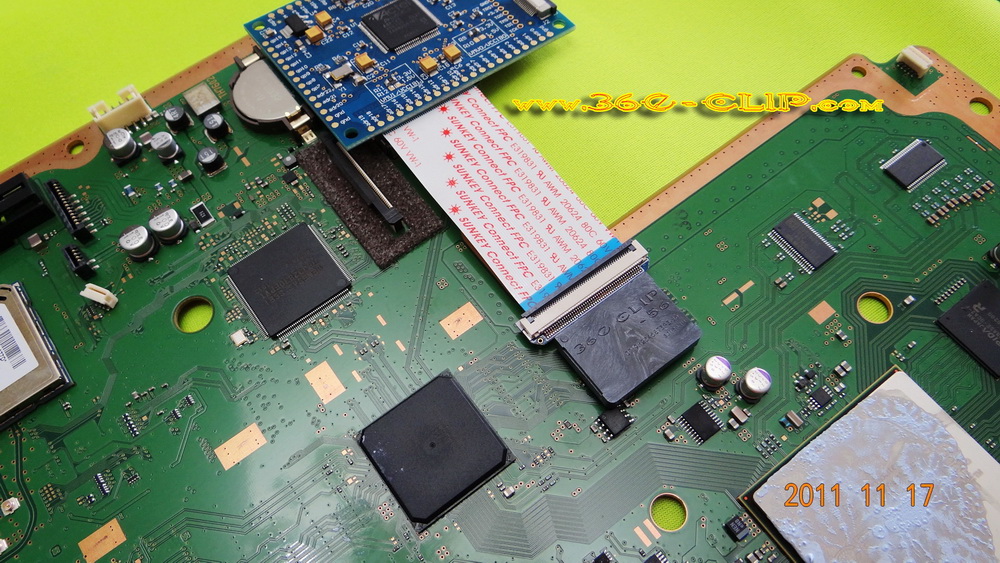

Progskeet 1.1 + clip e lettura nor ps3 jsd-001-clip-56-ps3-nor.jpg

Ciao titty , grazie per la risposta, allora , il firmware che ho usato è ProgSkeet_Retail_Default111006.dat (quello per le

nor),e il software che ho usato è WinSkeet40000_111004 + i drivers_110812 , ho collegato il progskeet con r7 e r8 chiuso

ponticellati), poi ho ollegato il 3,3 volt del progskeet al punto VCC dello chema jsd-001, ho usato la flat nor per ps3 che ti

ho allegato e (((senza mettere la console in standby))) sono riuscito a leggere la nand , ho fatto 4 dump, ho aperto uno per

uno i files con l'hex editor e comparato con tutti gli altrri , nessuna differenza, presentavano tutti IFI (all'offset 200).. e

tutto il resto. ho patchato sia manualmente che automaticamente (con il file txt per progskeet) il file OFW370, salvat e

comparati ,nessuna differenza tra i 2 files patchati. Ho flashato uno dei 2 file con con le identiche impostazioni che ho usato

per leggere il dump, cioè: ho selezionato la NOR (Spansion S29GL128P90TFIR2), flash differenziale, verifica, 16bit, swap

bytes, periodo di ciclo 125ns,,DEVICE SIZE 16MB x 1, 128kib -128 -16MB Total, scrittura buffered predefinita, max.bytes 64

bytes, ho provato anche con altri periodi di ciclo ma il risultato è sempre lo stesso,cioè,Parte le lettura dei settori, poi inizia

l'ERASE, poi arrivato al 50% inizia a scivere fino ad arrivare al 76% quando scrive l'indirizzo 0xfe0000 , subito dopo smpre

fermo a 76%, inizia la verifica dell'indirizzo 0x3e0000 e rimane così come se tutto fosse spento , controllo la tensione del

progskeet e il programmatore risulta acceso. ho provato anche a fare l'erase manualmente prima del flash , ma il risultato

non cambia. Se provo a scrivere il dump originale ma il risultato è sempre impallato al 76%, stacco tutto , rifaccio il dump ,

apro il file ed è scritto fino all'offset 003FFFB0, dall'OFFSET 003FFFC0 in poi è tutto vuoto, ho anche provato a fleshare il

dump in piu parti usando il custom range ma il risultato non cambia, la percentuale di scrittura si interrompe appena inizia la

verifica e si ferma tutto., cioè posso anche chiudere il programma e riaprirlo per iniziare un dump. credo che ti abbia scritto

veramente tutto, aspetto che dai un occhiata.

Grazie ancora.

**Titty** · 19-01-12

IL winskeet è vekkio... adesso c'è la 111205
Idem i driver 111121

**alextronix** · 19-01-12

grazie titty, ma......

premettendo che ho preso tutto da sito del produttore e non da [url=http://www.ps3devwiki.com]Main Page - PS3 Development Wiki[/url], i driver 111121 non ci sono, gli ultimi , almeno sul sito [url=http://www.ps3devwiki.com]Main Page - PS3 Development Wiki[/url] sono i drivers_a110812.rar (267.61 KB,come 111121 non trovo niente.

li hai tu ?

grazie.

**Titty** · 19-01-12

Una rapida ricerca di google digitando Progskeet etrovavi questo... [url=http://progskeet.com/]ProgSkeet[/url]

Sezione Download: [url=http://www.progskeet.com/forum/viewforum.php?f=8]PROGSKEET FORUM • View forum - PROGSKEET DOWNLOADS[/url]

Nn so ke produttore sia il sito ke dici tu... di sicuro nn di progskeet

**alextronix** · 19-01-12

titty scusami ma il sito del produttore è lo stesso, solo che se entri dal sito principale ti fa scaricare i driver da dove hai detto tu, cioè dal forum , invece se cerchi con google progskeet download , ti apre quest'altra pagina dove ci sono i driver che ho preso io. come vedi il sito è sempre il sito del produttore. è sbagliato il link di google, evidentemente porta ancora il link vecchio.

adesso provo e ti faccio sapere che succede.

grazie nel frattempo.

**alextronix** · 19-01-12

allora , ho collegato tutto , la clip e l'alimentazione alla ps3 al punto vcc come ho fatto per effettuare il dump, ho installato manualmente i drivers nuovi, , ho lanciato il nuovo winskeet, ho selezionato la NOR SPANSION P..ECC ECC., ho fatto l'erase e come sempre tutto ok, poi ho iniziato il flash, ha letto tutti gli address e per ora ho notato che la scrittura è molto più lenta, se finisce bene oppure male ti faccio sapere.

a dopo.

**alextronix** · 19-01-12

niente da fare, si è fermato al 74% (VERIFYING ADDRESS 0X0 (128KiB )

che faccio?, ho anche controllato i pin della clip , se effettivamente combaciavano con i punti indicati dallo schema jsd-001,

e tutto combacia.

non so più che fare.

ho anche provato ad alimentare da un altra fonte e non dal programmatore sempre per i 3,3 v, ma niente , il risultato non

cambia.

**alextronix** · 19-01-12

ho provato a rileggere il dump fatto dopo la scrittura errata e a differenza di prima (con il software precedente), il dump è tutto vuoto apparte le prime 4 linee.

che posso fare?, almeno per rimettere l'intero dump originale.

**alextronix** · 20-01-12

titty se ti posto il dump , puoi vedere se almeno è corretto?, almeno mi tolgo un pensiero.

**alextronix** · 20-01-12

nome preciso NOR nel caso potesse salvare qualcuno.

S29GL128P90TFIR2
038FF550 D
(C)05 SPANSION

**Raiden** · 20-01-12

sei incappato in uno dei millemila problemi di questo chip, benvenuto nel club

**alextronix** · 20-01-12

ciao raiden , ho fatto anche in un altra prova, avevo una ps3 non riparabile a causa di un (tentato reballing sbagliato (non da me)), e montava una NOR SPANSION S29GL128N90TFIR2, l'ho dissandata, girata al contrario e messa nella clip, ho saldato i 3,3 volt con i relativi punti 16 29 43 e 53, cioè , WC-APP, Vio VCC Byte, senza resistenze, ha letto il dump, ho eseguito l'erase, ho provato a scrivere il firmware del dump dell'originale S29GL128P90TFIR2, e mi fa lo stesso problema, si ferma sempre al 75%, quando inizia la verifica, con la differenza che se leggo il dump ha scritto piu offset, premetto che non ho usato gli ultimi driver (altrimenti il progskeet non viene rilevato dalle vecchie versionicon le quali avevo effettuato i dump,), non ho usato l'ultimo aggiornamento e non ho applicato resistenza, faccio altre prove e se funziona (poco ci credo :-) )vi faccio sapere e magari posto qualche foto. un altra cosa assurda che ho riscontrato è : ho scaricato una versione beta del progskeet , precisamente software 110811, driver 110812 e firmware progskeet Bitstreams 111106, riesce a scrivere tutto il firmware, ovviamente senza swapbyte (non come l'avevo letto, quindi risulta scritto al contrario se letto con il software usato per il dump originale) tranne 5 offset che riscontro diversi con la funzione compare. Sto impazzendo , sembra che sto programmatore o questa specie di programmatore lavori a piacere suo. vi tengo informati.

grazie ragazzi.

**alextronix** · 20-01-12

ho fatto 2000 errori di ortografia , ma voi siete ragazzi intelligenti e quindi intuitivi ;-)

**Titty** · 21-01-12

é il problema della CLIP... Hai questo adattatore?

[url]http://www.wii-clip.com/360/360-clip-56_05_s.JPG[/url]

**Titty** · 21-01-12

Altra cosa: visto ke hai le V1.1 hai chiuso R9 e R11?

Mi fai una foto dei FLAT che usi?

**alextronix** · 22-01-12

si , sul pcb r9 e e11 sono chiuse e la flat è quella in foto., ma le flat l'ho controllata tutta , e i contatti funzioanno tutti.

**alextronix** · 22-01-12

e poi apparte la flat , le saldature le ho anche fatte sulla ps3 senza flat.

**micoud** · 22-01-12

Originariamente Scritto da alextronix

ciao raiden , ho fatto anche in un altra prova, avevo una ps3 non riparabile a causa di un (tentato reballing sbagliato (non da me)), e montava una NOR SPANSION S29GL128N90TFIR2, l'ho dissandata, girata al contrario e messa nella clip, ho saldato i 3,3 volt con i relativi punti 16 29 43 e 53, cioè , WC-APP, Vio VCC Byte, senza resistenze, ha letto il dump, ho eseguito l'erase, ho provato a scrivere il firmware del dump dell'originale S29GL128P90TFIR2, e mi fa lo stesso problema, si ferma sempre al 75%, quando inizia la verifica, con la differenza che se leggo il dump ha scritto piu offset, premetto che non ho usato gli ultimi driver (altrimenti il progskeet non viene rilevato dalle vecchie versionicon le quali avevo effettuato i dump,), non ho usato l'ultimo aggiornamento e non ho applicato resistenza, faccio altre prove e se funziona (poco ci credo :-) )vi faccio sapere e magari posto qualche foto. un altra cosa assurda che ho riscontrato è : ho scaricato una versione beta del progskeet , precisamente software 110811, driver 110812 e firmware progskeet Bitstreams 111106, riesce a scrivere tutto il firmware, ovviamente senza swapbyte (non come l'avevo letto, quindi risulta scritto al contrario se letto con il software usato per il dump originale) tranne 5 offset che riscontro diversi con la funzione compare. Sto impazzendo , sembra che sto programmatore o questa specie di programmatore lavori a piacere suo. vi tengo informati.

grazie ragazzi.

ma modificando il file letto potresti scriverlo con la nuova versione?
se mi dici come deve essere modificato ci penso io
i bytes sono swappati a gruppi di 4 o ...?
