Identificazione componente saltato da PS3 FAT

[gigigadda]

Salve a tutti,
mi è pervenuta questa PS3 FAT modello CECHL.

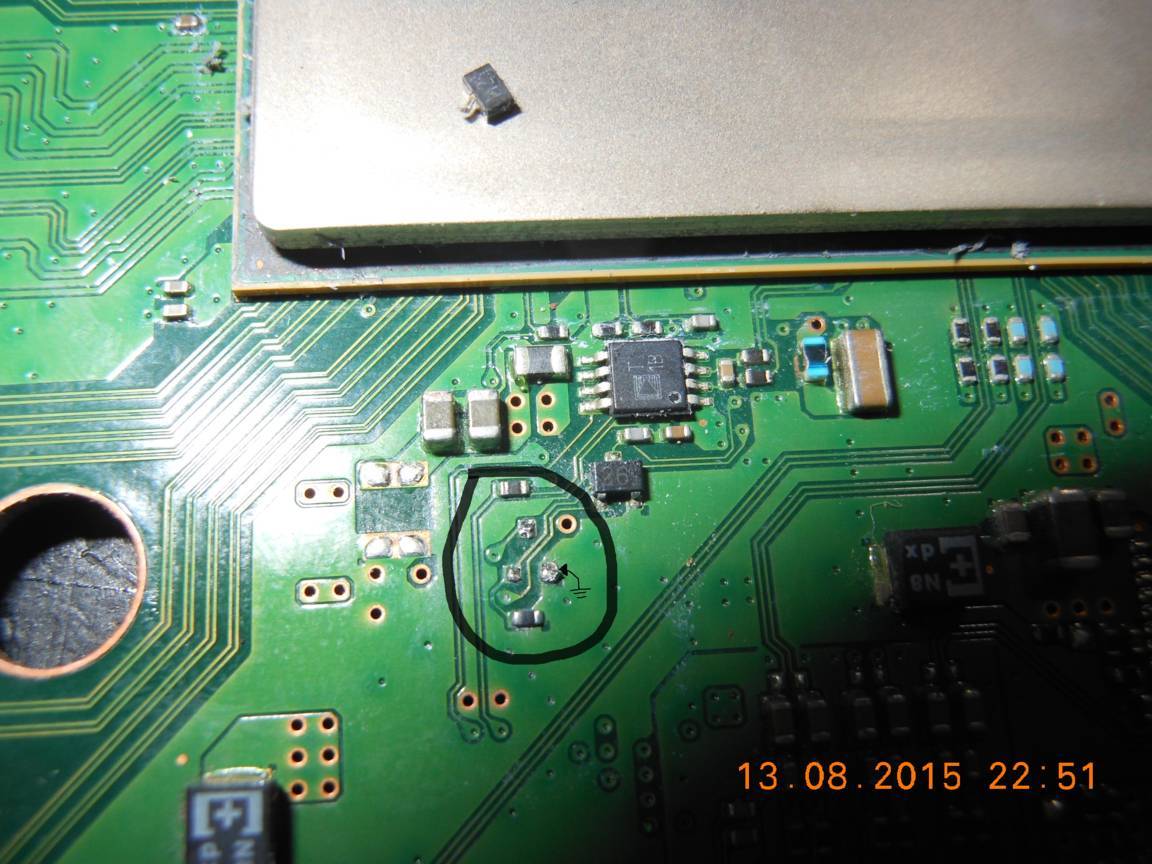

Sulla scheda madre è saltato il componente evidenziato.
Io credo di sapere di che componente si tratti ma chiedo conferma ai più esperti.
Il problema attualmente è che si accende per una 15ina di secondi e si spegne con rosso lampeggiante.
Sono in possesso di un dump genuino.

[marcus78]

dovrei avere qlc scheda morta. dimmi la sigla della scheda che cerco.

[gigigadda]

ver-001, io ho una 21xx cadavere chissà se presente pure li

[matryx]

va bene qualsiasi transistor, l'importante che abbia lo stesso numero stampigliato sul corpo del transistor

[marcus78]

non ho quella versione di scheda.mi dispiace

[gigigadda]

Grazie lo stesso per quel che ho capito, dovrebbe essere uno zener. Atte ndo conferme e/o smentite.

Inviato dal mio XT1032 utilizzando Tapatalk

[matryx]

potrebbe essere uno zener, si riesce a leggere il numero stampato sul corpo?

[gigigadda]

Solo l'ultima cifra delle due, che è appunto 2.

Inviato dal mio XT1032 utilizzando Tapatalk

[matryx]

solo con un numero non e' semplice verificare,

[Babilozzo]

Transistor zener? LOL
Mettetevi d'accordo perché o e uno o è l'altro oppure è un ic tipo questo [url]http://www.onsemi.com/pub/Collateral/NSM6056M-D.PDF[/url] ma che non ha niente a che vedere con la piedinatura postata in foto. ...poi se si è bruciato un transistor probabilmente hai un problema di alimentazione molto grave... voglio dire che non basta sostituire il componente ma devi capire anche il perché si sia bruciato,altrimenti non penso che farà molta strada una volta sostituito...

Inviato dal mio SM-G355H utilizzando Tapatalk

[gigigadda]

Babil, il componente è saltato per un mio errore "meccanico". Sono quasi certo si tratti di uno zener, attendevo solo conferme. C'è ne sono a bizzeffe sulla slim cadavere che ho con me. Dovrei potermi rifornire senza problemi.

Inviato dal mio XT1032 utilizzando Tapatalk

[DrSchottky]

Uno zener con package SOT23 non è affatto insolito, anzi...
Purtroppo senza info aggiuntive è difficile stabilire se è un sigle/dual e altre caratteristiche.

[Babilozzo]

Ha ok . Errore umano LOL .. in effetti la play è piena di componenti particolari, ma i transistor zener? ??
cioè non capisco la funzione, per zener si intende tipicamente un effetto stabilizzante dei diodi, il transistor tipicamente è un regolatore o un interruttore, certo si possono usare entrambi per regolare dei valori di tensione, dentro il circuito vatteloapesca, quindi, il diodo zener ha massino 2 pin, il transistor minimo 3, ora per farsi una idea precisa della funzione del componente saltato..letteralnente.. dovresti conoscere bene il circuito elettronico in cui fa parte, e senza schemi ci risulta impossibile. Boh non ci resterà altro che vedere se qualcuno posta una bella foto di quella zona che hai fotografato, sarebbe interessante.


Inviato dal mio SM-G355H utilizzando Tapatalk

[gigigadda]

Io non ho mai detto transistor. Ho detto della possibilità che fosse uno zener come mi ha confermato il dottore. Infatti dei 3 pin, uno è a gnd perché in realtà si usano solo 2 pin.
Ringraziò tutti per i vostri interventi.
Inviato dal mio XT1032 utilizzando Tapatalk

[matryx]

con quel package il componente potrebbe essere si uno zener, e non perche' un pin e' a massa, ma in base al progetto del circuito
ma potrebbe essere un semplice diodo, uno schottky, un mosfet, un transistor o qualsiasi altra cosa,
attendi che qualcuno ti dia conferma sulla sigla, e poi lo cerchi su google

[DrSchottky]

Potrebbe essere un BCR142, ma non ci metto la mano sul fuoco.

[gigigadda]

Il componente saltato è identico per aspetto al componente marchiato 26 poco in alto a DX dell'incognita.

Inviato dal mio XT1032 utilizzando Tapatalk

[matryx]

se hai un microscopio, vedi se riesci a leggere bene la sigla, qualcosa si dovrebbe intravedere, come dalla foto che hai postato

[Babilozzo]

Ok scusa ma ignoravo lesistenza di diodi zener in package SOT-23 o similari... ora ne so qualcosa in più! Ciao.
[url]http://www.farnell.com/datasheets/1874901.pdf[/url]

Inviato dal mio SM-G355H utilizzando Tapatalk

[gigigadda]

Il componente è stato cestinato. Io l'ho osservato e pulito per bene. Mi pareva fosse 42 ma non sono sicuro al 100%

Inviato dal mio XT1032 utilizzando Tapatalk
