Teensy++ 2.0 e ps3 slim

[TheLinuxMafia]

Eheheheh mi stai condannando ad utilizzare il progskeet !!!! ;(

Volendo alimentare il teensy esternamente ? Io adesso uso il regolatore.

Ecco il log di PS3 Flash Tool

********************************************
PS3 Dump Checker v1.0 (Build: 250)
Check started: 09.10.2013 15:20:14
********************************************
15:20:14 : Reading image into memory and checking statistics...
15:20:14 : Statistics check skipped! (nothing to check)
15:20:14 : Binary check Started!
15:20:14 : Binary check for Header Magic0 Started... Result: FAILED! Header Magic0
Offset: 0x10
Expected data:
00 00 00 00 0F AC E0 FF 00 00 00 00 DE AD BE EF
Actual data: 00 00 00 00 0F AC C0 FF 00 00 00 00 DE AD 9E EF
15:20:14 : Binary check for Header Magic1 Started... Result: FAILED! Header Magic1
Offset: 0xF00010
Expected data:
00 00 00 00 0F AC E0 FF 00 00 00 00 DE AD FA CE
Actual data: 00 00 00 00 0F AC C0 FF 00 00 00 00 DE AD DA CE
15:20:14 : Binary check for Flash Format Started... Result: OK!
15:20:14 : Binary check for asecure_loader Started... Result: FAILED!
Offset: 0x420
Expected data:
61 73 65 63 75 72 65 5F 6C 6F 61 64 65 72 00 00
Actual data: 41 73 45 63 55 72 45 5F 4C 6F 41 64 45 72 00 00
15:20:14 : Binary check for eEID Started... Result: FAILED!
Offset: 0x450
Expected data:
65 45 49 44 00 00 00 00 00 00 00 00 00 00 00 00
Actual data: 45 45 49 44 00 00 00 00 00 00 00 00 00 00 00 00
15:20:14 : Binary check for cISD Started... Result: FAILED!
Offset: 0x480
Expected data:
63 49 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cISD
Actual data: 43 49 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CISD
15:20:14 : Binary check for cCSD Started... Result: FAILED!
Offset: 0x4B0
Expected data:
63 43 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cCSD
Actual data: 43 43 53 44 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CCSD
15:20:14 : Binary check for trvk_prg0 Started... Result: FAILED!
Offset: 0x4E0
Expected data:
74 72 76 6B 5F 70 72 67 30 00 00 00 00 00 00 00
Ascii Value: trvk_prg0
Actual data: 54 72 56 6B 5F 70 52 67 10 00 00 00 00 00 00 00
Ascii Value: TrVk_pRg
15:20:14 : Binary check for trvk_prg1 Started... Result: FAILED!
Offset: 0x510
Expected data:
74 72 76 6B 5F 70 72 67 31 00 00 00 00 00 00 00
Ascii Value: trvk_prg1
Actual data: 54 72 56 6B 5F 70 52 67 11 00 00 00 00 00 00 00
Ascii Value: TrVk_pRg
15:20:14 : Binary check for trvk_pkg0 Started... Result: FAILED!
Offset: 0x540
Expected data:
74 72 76 6B 5F 70 6B 67 30 00 00 00 00 00 00 00
Ascii Value: trvk_pkg0
Actual data: 54 72 56 6B 5F 70 4B 67 10 00 00 00 00 00 00 00
Ascii Value: TrVk_pKg
15:20:14 : Binary check for trvk_pkg1 Started... Result: FAILED!
Offset: 0x570
Expected data:
74 72 76 6B 5F 70 6B 67 31 00 00 00 00 00 00 00
Ascii Value: trvk_pkg1
Actual data: 54 72 56 6B 5F 70 4B 67 11 00 00 00 00 00 00 00
Ascii Value: TrVk_pKg
15:20:14 : Binary check for ros0 Started... Result: FAILED!
Offset: 0x5A0
Expected data:
72 6F 73 30 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: ros0
Actual data: 52 6F 53 30 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: RoS0
15:20:14 : Binary check for ros1 Started... Result: FAILED!
Offset: 0x5D0
Expected data:
72 6F 73 31 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: ros1
Actual data: 52 6F 53 31 00 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: RoS1
15:20:14 : Binary check for cvtrm Started... Result: FAILED!
Offset: 0x600
Expected data:
63 76 74 72 6D 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: cvtrm
Actual data: 43 76 54 72 4D 00 00 00 00 00 00 00 00 00 00 00
Ascii Value: CvTrM
15:20:14 : Binary check for metldr Header Started... Result: FAILED!
Offset: 0x820
Expected data:
6D 65 74 6C 64 72
Ascii Value: metldr
Actual data: 4D 65 54 6C 44 72
Ascii Value: MeTlDr
15:20:14 : Binary check for asecure_loader Header Started... Result: FAILED!
Offset: 0x800
Expected data:
00 00 00 01 00 00 00 01 00 00 00 00 00 02 E8 00
Actual data: 00 00 00 01 00 00 00 01 00 00 00 00 00 02 C8 00
15:20:14 : Binary check for eEID Header Started... Result: OK!
15:20:14 : Binary check for cISD Header Started... Result: OK!
15:20:14 : Binary check for cCSD Header Started... Result: OK!
15:20:14 : Binary check for trvk_prg0 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_prg1 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_pkg0 SCE Started... Result: OK!
15:20:14 : Binary check for trvk_pkg1 SCE Started... Result: OK!
15:20:14 : Binary check for ros0 Header Started... Result: FAILED!
Offset: 0xC0000
Expected data:
00 00 00 00 00 00 00 00 00 00 00 00 00 6F FF E0
Actual data: 00 00 00 00 00 00 00 00 00 00 00 00 00 6F DF E0
15:20:14 : Binary check for ros1 Header Started... Result: FAILED!
Offset: 0x7C0000
Expected data:
00 00 00 00 00 00 00 00 00 00 00 00 00 6F FF E0
Actual data: 00 00 00 00 00 00 00 00 00 00 00 00 00 6F DF E0
15:20:14 : Binary check for cvtrm header Started... Result: FAILED!
Offset: 0xEC0000
53 43 45 49 FF FF FF FF FF FF FF FF FF FF FF FF
00 00 00 00 FF FD FF FF FF FF FF FF FF FF FF FF

Actual data: 00 00 00 00 DF FD DF FF DF FF DF FF DF FF DF FF
15:20:14 : Binary check for IDPS/Target_ID Started... Result: OK!
15:20:14 : Binary check for metldr0 Started... Result: FAILED!
Offset: 0x81E
E7 B0
E8 C0
E8 E0
E8 D0
EA 60
E8 90
E9 20
E9 60
F9 20
F9 B0

Actual data: C9 20
15:20:14 : Binary check for metldr1 Started... Result: OK!
15:20:14 : Binary check for bootldr0 Started... Result: FAILED!
Offset: 0xFC0002
2F 13
2F 3B
2F 4B
2F 53
2E E3
2E AB
2E B3
2F 13
2F 4B
2F 1C
2E F4
2F 5B
2F FB
30 1B

Actual data: 0F 4B
15:20:14 : Binary check for bootldr1 Started... Result: FAILED!
Offset: 0xFC0012
2F 13
2F 3B
2F 4B
2F 53
2E E3
2E AB
2E B3
2F 13
2F 4B
2F 1C
2E F4
2F 5B
2F FB
30 1B

Actual data: 0F 4B
15:20:14 : Data check Started!
15:20:14 : Data check for PS3DumpChecker.Common+DataCheck Started... Result: OK!
15:20:14 : Data check for PS3DumpChecker.Common+DataCheck Started... Result: OK!
15:20:14 : SKU List check Started!
15:20:14 : No matching SKU model found!
15:20:14 : idps = 0A
15:20:14 : metldr0 = C920
15:20:14 : metldr1 = 0E8E
15:20:14 : bootldr0 = 0F4B
15:20:14 : bootldr1 = 0F4B
15:20:14 : bootldrsize = F4F0
15:20:14 : All checks (33 Checks) have been completed after 0 Minutes 0 Seconds and 383 Milliseconds
Bad count: 22 of 33 Tests Check result: Failed!

[X-ray]

il dump non è valido, prova senza regolatore ma non dovrebbe cambiare nulla

[guerrierodipace]

Secondo me hai un problema di cavi, sicuro di non invertire E4 ed E5 ad esempio? visto che i fili li monti sul lato inferiore e sono gli unici senza serigrafia.

[zeruel85]

Secondo me hai un problema di cavi, sicuro di non invertire E4 ed E5 ad esempio? visto che i fili li monti sul lato inferiore e sono gli unici senza serigrafia.

Il dump avviene e anche sono tutti identici. Non credo sarebbe lo stesso invertendo due punti di controllo come E4 e E5. Più probabile avere invertito i Data, o gli Address, ma anche qui si intuirebbe dagli offset cannati. Controlla i 16 Data se sono corretti.

[TheLinuxMafia]

Controllato varie volte anche con il tester, ricontrollo comunque per scrupolo

[zeruel85]

Prova a controllare Data6 e Data14.

[guerrierodipace]

Controllato varie volte anche con il tester, ricontrollo comunque per scrupolo

almeno hai imparato da solo che Dump Checker crea un bel log txt

[TheLinuxMafia]

Prova a controllare Data6 e Data14.

Controllato ed è tutto ok, non so cosa altro pensare, ho cambiato anche pc ....
Ho testato la continuità dalla scheda madre direttamente ai piedini del chip e vanno tutti.

Guardando il teensy mentre effettua il dump, noto che verso i 12mb la luce si spegne e si riaccende intorno ai 14mb, ho rifatto l'installazione ma non va, sempre uguale, come se mancasse un pezzo di nor.

Ho staccato B6 del teensy (a22) e le statistiche sono salite ?!?!?!?

[TheLinuxMafia]

Ho connesso il progskeet e sono riuscito a fare il dump, il problema è che adesso non lo riesco a scrivere, con il progskeet ci sono riuscito si e no un paio di volte, ma adesso non mi fa scrivere nemmeno il teensy, il procedimento va a buon fine ma poi fallisce la verifica.

[zeruel85]

Quale ProgSkeet? La Macronix dovresti riuscire a flasharla senza grossi problemi comunque...

[TheLinuxMafia]

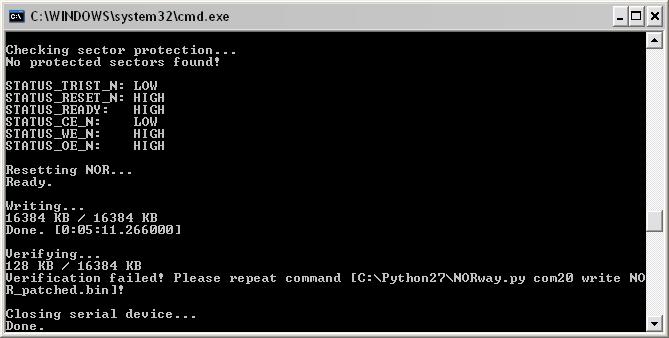

Versione 1.1, non so ma non riesco a scrivere mi da sempre verifica fallita con progskeet, adesso ho alimentato il teensy diversamente e sto provando a scrivere.



Nulla da fare, mi sa che c'è qualcosa nel teensy che non va, anche se riconosce la nor e non da errori.
A scrivere ci ha messo 5:11 non è troppo poco ?

[Titty]

Per me è il montaggio... fili o tensione non regolare... hai provato le varie opzioni di scrittura? Il teensy ha mille mila modalità di write

[TheLinuxMafia]

Adesso finito con writeword ed è la stessa cosa, per il montaggio non so, non è la prima che faccio e poi sbagliare il montaggio 6 o 7 volte è proprio da sfigati

A me quello che sembra strano è che arrivato a 7mb circa il led si spegne ed il contatore della scrittura va veloce, come e no0n scrivesse nulla, uguale lo fa anche verso i 13mb, ho notato questa cosa anche in lettura.

[xboxbs]

ma hai provato a scrivere senza avere mai letto un dump correttamente? o ci siamo persi qualcosa?

le saldature della prima foto mi sembrano un po' troppo appuntite...

[TheLinuxMafia]

No il dump corretto l'ho fatto con il progskeet

Inviato dal mio HTC One usando Tapatalk 4

[guerrierodipace]

Ma il cavo USB lo hai cambiato?

inviato dal mio...fermacarte [url='http://tapatalk.com/m?id=10']now Free[/url]

[TheLinuxMafia]

Si ho cambiato anche il pc a dire il vero, ho messo anche quello con alimentazione separata

Inviato dal mio HTC One usando Tapatalk 4

[TheLinuxMafia]

Sono sempre più convinto che il mio teensy è danneggiato.
Il problema è che me ne serve uno anche con urgenza.
A pensare che io questi tool li compro sempre a doppio, solo il teensy ne ho preso uno solo.

Inviato dal mio HTC One usando Tapatalk 4


Inviato dal mio HTC One usando Tapatalk 4

[guerrierodipace]

Sono sempre più convinto che il mio teensy è danneggiato.
Il problema è che me ne serve uno anche con urgenza.
A pensare che io questi tool li compro sempre a doppio, solo il teensy ne ho preso uno solo.

Inviato dal mio HTC One usando Tapatalk 4


Inviato dal mio HTC One usando Tapatalk 4

Se vuoi mandarlo lo testo

inviato dal mio...fermacarte [url='http://tapatalk.com/m?id=10']now Free[/url]

[TheLinuxMafia]

Ok sono riuscito a scrivere, come pensavo c'era qualcosa che non andava sul teensy, più precisamente ci sono dei contatti che sono saltati, a dire il vero avevo già controllato la continuità fra i pad del teensy ed il chip e sembrava tutto ok, in seguito ho ricontrollato e non mi dava continuità su 4 piazzole, infatti alla fine non mi riconosceva nemmeno più la nor.

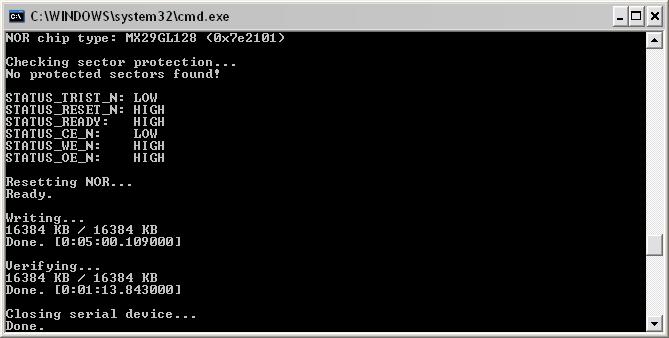

Ho grattato un po le piste ed ho saldato i fili sulle piste direttamente e come per magia è avvenuta sia la scrittura che la verifica.
Spero a questo punto che riesco ad effettuare un dump buono anche con i fili saldati così ma in teoria dovrebbe essere più complicata la scrittura che la lettura, quindi sono fiducioso.
Grazie a tutti per l'aiuto.
