Pinout CECH-2004a

**pomata125** · 30-08-13

salve a tutti ragazzi, come da titolo cerco un immagine ( che su ps3 dev non ho trovato ) del pinout della mia mobo DYN-001 ( ps3 cech-2004a ). qualcuno sa linkarmi un immagine?? sono con la ps3 aperta e pronto a saldarci su il teensy++2.0

grazie

**Razorbacktrack** · 30-08-13

Tieni

[URL="http://bit.ly/1cnHRRU"]Pinout[/URL]

**chojin** · 30-08-13

Sono apparsi ora forse

[url]http://www.psdevwiki.com/ps3/File

YN-001_NOR.JPG[/url]

**chojin** · 30-08-13

Originariamente Scritto da Razorbacktrack

Tieni

[URL="http://bit.ly/1cnHRRU"]Pinout[/URL]

Hahahha no Razor ma questo è bellissimo!

**pomata125** · 30-08-13

su scusate, ma è la 1 volta. io ho trovato questo

[url]http://www.psdevwiki.com/ps3/Hardware_Flashers:testpoints_layout_3[/url]

fatto sta che anche con l'immagine che mi avete linkato, non saprei dove saldare sul teensy

ps. scusate è il mio primo downgrade, ho solo dimestichezza col saldatore, non ancora con i pin

**chojin** · 30-08-13

Se vai qui :

[url]http://www.psdevwiki.com/ps3/Hardware_flashing[/url]

trovi per ogni tipo di chip (compreso il tuo) la corrispondenza per ogni PIN.

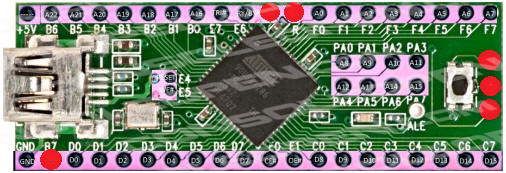

Ti aiuta anche questa immagine (che tra l'altro è nel tutorial su questo sito) :

**pomata125** · 30-08-13

ok, ultima: chi mi spiega cosa è il nor tristate?

**Razorbacktrack** · 30-08-13

Un punto da saldare che ti tiene la console alimentata lasciando la NOR "ferma" per poterci lavorare su,detto alla semplice semplice

**pomata125** · 31-08-13

ragazzi ho seguito la guida dopo aver saldato, ma non mi legge la nand dandomi errore. SICURAMENTE avro saldato male.

posso seguire questa pur essendo per progskeet??:

[url]http://www.psdevwiki.com/ps3/images/8/83/Dyn_001-progskeet.jpg[/url]

o devo seguire questa?:

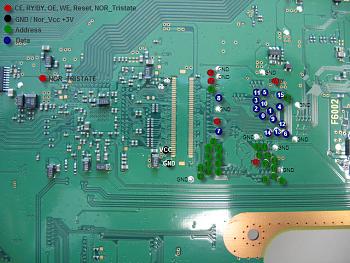

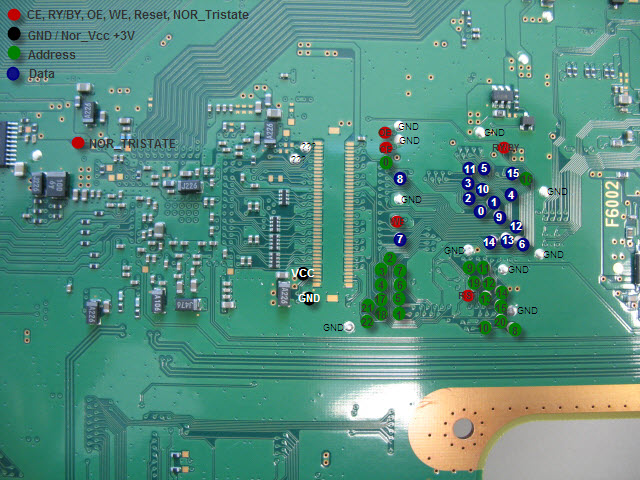

[url]http://www.psdevwiki.com/ps3/images/8/84/DYN-001_NOR.JPG[/url]

**chojin** · 31-08-13

Guarda che i punti sono i soliti è.....controlla con il tester di aver collegato tutto bene

Inviato da Lo Scumm BAR

**pomata125** · 31-08-13

si ma ad esempio ( vedendo l'immagine ) il pallino verde a19 sulla mobo, dove lo saldo sul teensy. qui fa distinzione tra pallini verdi:address e blu:data

**chojin** · 31-08-13

Scusa ma A19 guardando l'unica immagine che devi guardare mi pare chiaro che sia B3...

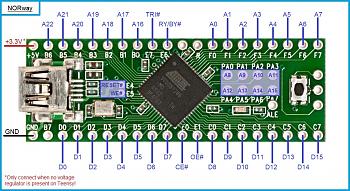

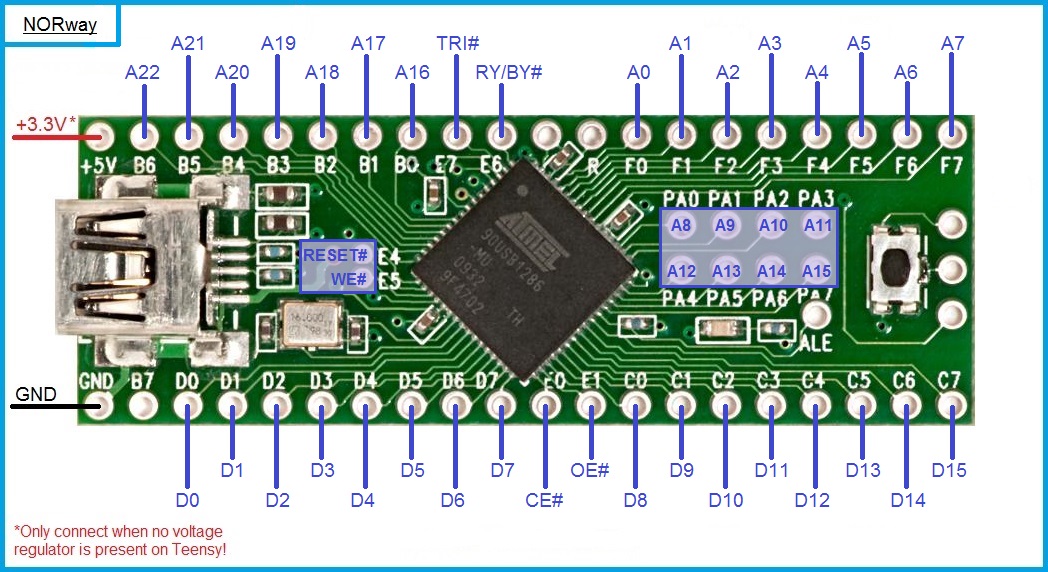

[url]http://www.psdevwiki.com/ps3/images/2/2a/Teensy2.0%2B%2B.jpg[/url]

Sei sicuro di volerla fare da solo questa cosa?!

Inviato da Lo Scumm BAR

**pomata125** · 31-08-13

piccolo uomo, se sai saldare non ci vuole molto a fare la procedura. io sto solo chiedendo perche ho visto che i punti cambiano da scheda in scheda, tutto qui. voi dovreste essere qui per aiutare, nn per fare i saccenti

**chojin** · 31-08-13

Grande uomo mi pare che la mano te la sto dando....alle 22.20 di sabato mentre sono a cena fuori. Comunque prego....se avrai altri dubbi me ne guarderó bene dal risponderti.

E comunque ho solo chiesto, dato che il cercare di evitare che tu faccia danni, è un aiuto anche quello. Se sei bravissimo a fare tutto prego....buon divertimento.

Ourevoir!

Inviato da Lo Scumm BAR

**-Criscros-** · 31-08-13

Non vedo la difficolta nel collegare 2 punti chiamati in ugual modo, forse con questa ti schiarisci le idee

**Razorbacktrack** · 31-08-13

Pomata,hai gli schemi,devi saldare e seguire i tutorial,se non sai farlo ovvio che ti dicono di non continuare,quali saccenti e saccenti
Aiuto non vuol dire imboccare o andare a casa tua a saldare

E ricorda,nulla é dovuto,i soldi li buschi tu non noi

Continuiamo facendoci vedere l installazione o chiudo?

**pomata125** · 31-08-13

e logico che uno si snerva se viene preso per scemo in materia...un minimo ci so mettere mani. cmq il mio dubbio era solo sul pin out che cambia da piastra a piastra.se mi dici che quella è l'immagine e lo schema che devo seguire, provero cosi.buona serata a tutti e grazie

Ps: chojin apprezzo e nn ti sto criticando, ci mancherebbe
