Teensy ++2.0 e zif tsop 56

[davidedide]

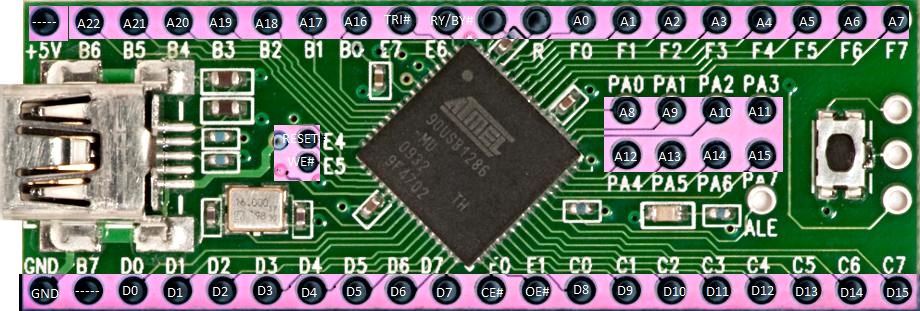

Qualcuno a lo schema di collegamento del teensy e lo zif tsop56 non riesco a trovarlo nel tutorial

[guerrierodipace]

gli zif non sono tutti uguali,devi comunque seguire lo schema dei pin della NOR



[url]http://www.ps3devwiki.com/wiki/Hardware_flashing#Connecting_NOR_pads_to_flasher[/url]

Questo è quello che ti serve

[davidedide]

Che significa non sono tutti uguali ,uno zif tsop 56 e chiaro che non è uguale ad un 48 ma è specificato che è un 56 .
Comunque mi sembrava di aver visto su una discussione che non bastava seguire il pin out c'era qualcos'altro.
Forse mi sbaglio.

Inviato dal mio GT-I9300 con Tapatalk 2

[guerrierodipace]

nel senso che la piedinatura in uscita sul pcb è diversa da zif a zif

[davidedide]

Va bene comunque sia il pin 1 rimane sempre pin 1 che sia in alto o in basso.
Comunque OK non vedo dallo schema il positivo x alimentare la NOR,la devo alimentare ext?

Inviato dal mio GT-I9300 con Tapatalk 2

[guerrierodipace]

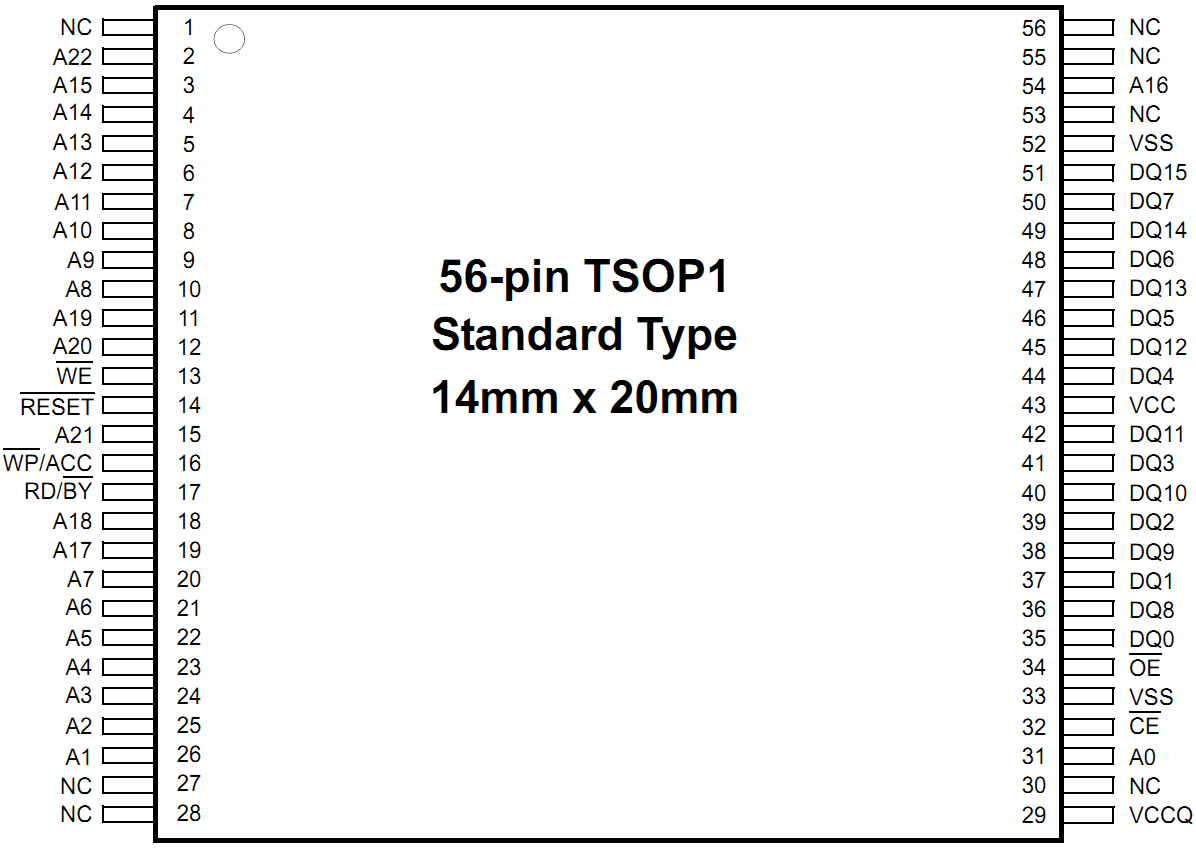

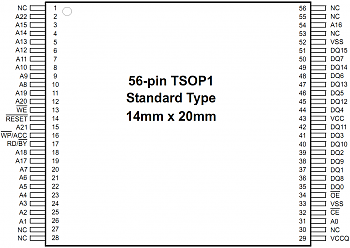

pin 43=Vcc, 53=byte, 29=Vio tutti a 3,3 volt (vado a memoria)
mi raccomando che il teensy abbia il regolatore se alimenti da lui

[zeruel85]

Anche il 16 sarebbe meglio, anche se non sempre indispensabile.

Inviato dal mio GT-I8150 con Tapatalk 2

[davidedide]

Si ma la mia domanda era dove prendere il3,3 x alimentare la nor

Inviato dal mio GT-I9300 con Tapatalk 2

[zeruel85]

Dal +5V del Teensy++. Installi il regolatore di tensione sotto al teensy tagli la pista dei 5V e ponticelli quella dei 3,3v. Spiegato nel tutorial del downgrade con teensy.

Inviato dal mio GT-I8150 con Tapatalk 2

[davidedide]

Si il regolatore lo già messo e tagliato il ponticello sui 5v e chiuso quello dei 3,3 ma il 3,3 dove lo prendo fisicamente dal pin dove c'è scritto 5v che in realtà e 3,3 per via del regolatore?

Inviato dal mio GT-I9300 con Tapatalk 2

[zeruel85]

Si te l'ho scritto nel post precedente.

Inviato dal mio GT-I8150 con Tapatalk 2

[Tommino81]

Comunque davide quello che dice guerriero e' giusto
" hai ragione che il pin 1 ' sempre il pin 1"
Ma su alcuni zif i pinout non corrispondono o non sono proprio in fila!
Verifica la continuita' sullo zif punto per punto ! E ti togli ogni dubbio!


Inviato da mio iPhone usando Tapatalk 2

[davidedide]

Lo so infatti ho uno zif 48 che non sono in fila e uno zif 56 che sono in fila,comunque OK i miei dubbi non sono sullo zif ho preso un tester e lo ribattuti,ultima domanda a parte il pin out da seguire e l'alimentazione non c'è nient'altro da fare ? Fix etcc sono a posto così.

Inviato dal mio GT-I9300 con Tapatalk 2

[Tommino81]

Tagli pista ponticelli 3,3
Monti regolatore
E metti 100 nf tra vcc e gnd sul teensy
Stop
Segui i collegamenti del teensy e li riporti su zif con pinout nor


Inviato da mio iPhone usando Tapatalk 2

[zeruel85]

All'inizio prova senza condensatore, dovrebbe andare ugualmente. L'importante è mettere a 3,3V oltre il pin 43 (che è la Vcc), anche il 16 (WP, non indispensabile tranne che nell'uso delle Samsung K8Q2815UQB-PI4B, ti consiglio di metterlo comunque), pin 53 (Byte) e pin 29 (Vio).

[davidedide]

Ok

Inviato dal mio GT-I9300 con Tapatalk 2

[davidedide]

E' normale che il mio pc non riconosce il teensy neanche come periferica

[zeruel85]

I driver li hai installati? L'IC lo alimenti in qualche modo?

Inviato dal mio GT-I8150 con Tapatalk 2

[davidedide]

Spiegati meglio cosa e' l'ic

[davidedide]

Stavo iniziando a montare il teensy sulla basetta con lo zif,quando mi sono detto prima di iniziare a saldare controlliamo che il regolatore che ho saldato e' apposto che poi non e' piu' accessibile,i 3,3 escono ma il pc non lo riconosce neanche come periferica sconosciuta e' quello il problema,sul teensy lampeggia di arancione il led che c'è sotto pa5
