Progskeet 1.21 test corto

**skorpionct** · 13-05-13

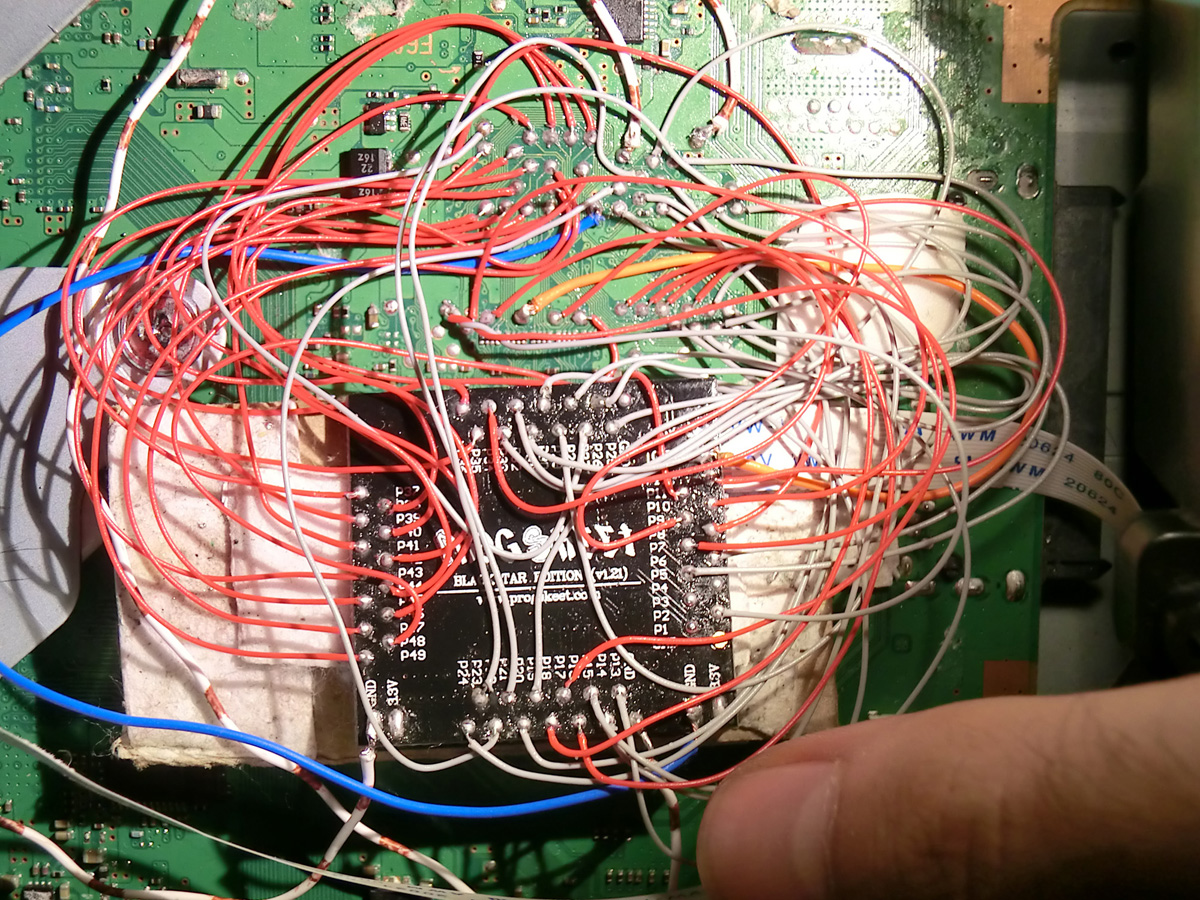

Ragazzi ho installato il mio progskeet su una nor samsung k8q2815uqb-pi4b, solamente che dei problemi in lettura e in controlli cfi ho rifatto le saldature ma niente, i fili sono awg 30 a 7 cm di lunghezza ognuno, vorrei capire il test corto circuito mi da il seguente risultato:

Corto Cirucito trovato! Controlla DQ0 DQ1 DQ2 GP0 GP1 GP2 GP3 GP5, è normale?

**zeruel85** · 13-05-13

Hai chiuso R8 e aperto R7? Come alimenti? Nor dissaldata o no? Bitstream usati? Foto?

Più dettagli dai meglio è.

Inviato dal mio GT-I8150 con Tapatalk 2

**skorpionct** · 13-05-13

Non è dissaldata.
Io sapevo che dovevo chiudere r7 e aprire r8
Alimento da ps3
Ultimi Bitstream ProgSkeet_12_NOR_130412_1647.dat

**zeruel85** · 14-05-13

Come ti ho già detto, attiva R8 e disattiva R7 intanto. Il test dei corti lascialo stare. Hai collegato il Tristate alla console? La console la accendi o la lasci in standby?

Inviato dal mio GT-I8150 con Tapatalk 2

**skorpionct** · 14-05-13

Accendo la console, ho messo r8 chiuso e r7 aperto, volevo sapere devo collere 3.3v del progskeet con 3.3 della ps3?
Il p5 (tristate) è collegato.

**zeruel85** · 14-05-13

No, metti a massa il ProgSkeet ma non collegare la 3,3V. Il ProgSkeet viene già alimentato dalla usb per conto suo, mentre la NOR la alimenti accendendo la console, quindi niente 3V3 dal ProgSkeet alla console.

**skorpionct** · 14-05-13

Quindi collego solo le gnd al progskeet e alimento la nor accendo la ps3 giusto?

**skorpionct** · 14-05-13

gli awg30 di quanto li posso fare lunghi?

**zeruel85** · 14-05-13

Circa una decina di centimetri, non aumentare troppo.

**skorpionct** · 14-05-13

Fili da 9 cm

ho un sacco di errori di seguito in questi andress:

**skorpionct** · 14-05-13

Ho provato con modalità Standby mi da molti meno errori, però il tristate è collegato alla ps3 come mai..

Dopo tante letture con errore ora mi ha dato un lettura senza errori.. non ci sto capendo un caizer con sto progskeet

**zeruel85** · 14-05-13

Prova a mettere 333.33 come ciclo dal tab principale di winskeet.

Inviato dal mio GT-I8150 con Tapatalk 2

**skorpionct** · 14-05-13

Fammi capire la ps3 la faccio stare accesa o in standby?

**zeruel85** · 14-05-13

Direi accesa. Comunque non ho mai usato il prog con nor, ti sto dicendo in base a quello che ho letto, non ho mai sperimentato.

Inviato dal mio GT-I8150 con Tapatalk 2

**skorpionct** · 14-05-13

se accendo la ps3 il pc non mi riconosce il progskeet

**Titty** · 14-05-13

E' WInskeet a mio avviso... hai provato a leggere quello che scrivi e comparare?

**skorpionct** · 14-05-13

provo sotto linux?

**skorpionct** · 14-05-13

winskeet uso questo WinSkeet40000_130416_2305

**skorpionct** · 15-05-13

Ragazzi sono emozionato!!!

Come si dice a catania COSI DE PAZZI!!!
Dump cfi FUNZIONA!!!

[2013-05-16T00:45:45] Decoding CFI
[2013-05-16T00:45:45] - VCC = 2.7V - 3.6V
[2013-05-16T00:45:45] - VPP = NA
[2013-05-16T00:45:45] - Timeout per word program = 8us
[2013-05-16T00:45:45] - Timeout for minimum buffer write = NA
[2013-05-16T00:45:45] - Timeout per individual block erase = 512ms
[2013-05-16T00:45:45] - Timeout for full chip erase = NA
[2013-05-16T00:45:45] - Maximum timeout per word program = 128us
[2013-05-16T00:45:45] - Maximum timeout for write buffer = NA
[2013-05-16T00:45:45] - Maximum timeout per block erase = 8s
[2013-05-16T00:45:45] - Maximum timeout for full chip erase = NA
[2013-05-16T00:45:45] - Device size = 8MiB (8388608)
[2013-05-16T00:45:45] - Maximum number of bytes for buffered write = 1
[2013-05-16T00:45:45] - Flash device interface code description = 16bits only
[2013-05-16T00:45:45] - Number of erase block regions = 3
[2013-05-16T00:45:45] - Region 1
[2013-05-16T00:45:45] - Region 1 number of erase blocks = 8
[2013-05-16T00:45:45] - Region 1 block size = 8Kbyte
[2013-05-16T00:45:45] - Region 2
[2013-05-16T00:45:45] - Region 2 number of erase blocks = 126
[2013-05-16T00:45:45] - Region 2 block size = 64Kbyte
[2013-05-16T00:45:45] - Region 3
[2013-05-16T00:45:45] - Region 3 number of erase blocks = 8
[2013-05-16T00:45:45] - Region 3 block size = 8Kbyte
[2013-05-16T00:45:45] Terminato

In poche parole avevo questo componente nero:

Nome: Senza titolo-1.jpg
Visite: 109
Dimensione: 18.2 KB

Con i poli che si toccavano (sarà che qualche goccia di stagno ha fatto danno) e per pulirlo me la sono vista veramente male, servendomi della mia webcam con focus regolabile l'ho fatta diventare un microscopio e a forza di calza di rame flussante o pulito i contatti, però devo dire che il test corto funziona e grazie a lui ho capito dove stava il problema xk mi dava corto su DQ0 DQ1 DQ2 DQ3 che erano serviti da quel componente!!

**skorpionct** · 16-05-13

Ragazzi ho fatto la scrittura in modalità Single word e l'altro parametro ho lasciato quello di default fastest ha scritto perfettamente, però accendo la ps3 non parte.

Ora devo collegare pure il bluray per provare?, devo fare qualche modifica al progskeet visto che resta collegato?

Il backup della mia nor l'ho analizzato come scritto nel tutorial e sembra essere ok tranne per una cosa il valore 00' è 18.23% (la mia era una console con schermata rossa d'errore all'avvio).
Però anche ora prima di scrivere quando ho fatto il dump mi dava sempre copie con quel valore basso, ieri sera ho provato a testare la mia copia con un software che si chiama nor inspector e su status lui mi dice che è tutto ok!.

Ora mi chiedo la mia ps3 aveva FW 4.41 e il min firmware è il 2.70, visto che il backup patchato ha il 00' buono provo a scrivere direttamente quello patchato per il downgrade?
