Settaggio R8-R7 Prgskeet 1.1

[jiro180387]

Siccome ci sono molti pareri su come settare il progskeet 1.1 avrei bisogno di capire a quali settaggi corrispondono ogni situazione:
Progskeet 1.1
Con R11-R9 Chiusi
Alimentazione dalla PS3 quali resistenze vanno Aperte?
Alimentazione dal Progskeet 1.1 quali resistenze vanno Aperte?
Alimentazione esterna quali resistenze vanno Aperte?
Con R11-R9 Aperti
Alimentazione dalla PS3 quali resistenze vanno Aperte?
Alimentazione dal Progskeet 1.1 quali resistenze vanno Aperte?
Alimentazione esterna quali resistenze vanno Aperte?

[carloss]

Su quale NOR o NAND devi lavorare?

[jiro180387]

Cechk04 dia 002
nor
s29gl128n90tfir2

[carloss]

In questo caso ti consiglio di alimentare il progskeet da ps3 quindi r8 aperto e r7 chiuso.
Se riesci a flashare la nor per favore scrivi quali impostazioni per la scrittura hai usato in winskeet, possono sempre tornare utili ad altri utenti

[jiro180387]

R11 -R9 chiusi o aperti
ora sono aperti non sono collegati ai 3,3 V

quindi R8 Aperto(quello vicino al C16) e R7 Chiuso(vicino ai 3,3V)

[guerrierodipace]

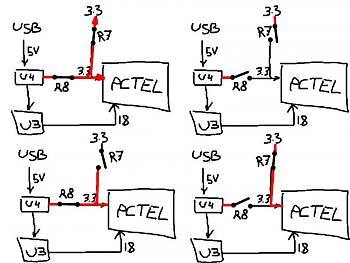

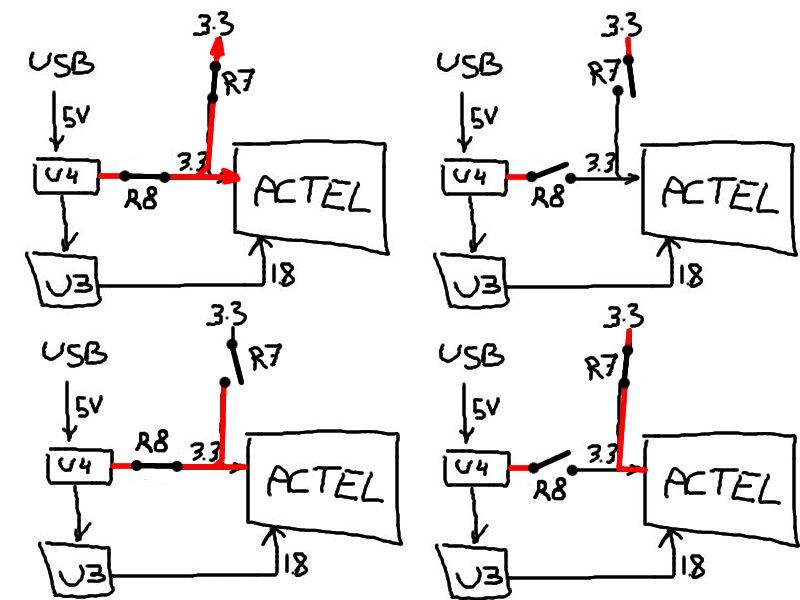

valido schema

[zeruel85]

La prossima volta prova con gli acquerelli, vedrai che viene meglio... LOL

[guerrierodipace]

La prossima volta prova con gli acquerelli, vedrai che viene meglio... LOL

non è farina del mio sacco, sarebbe inguardabile altrimenti

[jiro180387]

sul mio progskeet 1.1 U3 è collegato alla R8-R7 cioè ai 3,3V,mentre U4 ai 1,5V.
se collego USB senza chiudere R11 e R9 mi trovo su R8 e RR7 3,28 V perchè sono chiusi.
Quindi se apro R8 collego il Vcc della Mobo sui 3,3 V del Progskeet 1.1 e accendo la console perche in standby non supera i 1,7 volt, a volte anche 0,70 V.

Mentre con alimentatore esterno R8 Chiuso R7 aperto e VCC della mobo collegato alla 3,3 volt ATX.

R9 e R11 a cosa servono allora?


questa configurazione dovrebbe andare vero?
R11-R9 chiusi
R8 chiuso
R7 aperto
Nor Tristate alla GND della Mobo altrimenti la mia ps3 si spegne
Ps3 accesa led verde
Progskeet alimentato via USB

[feddy75]

Mi è sembrato di capire che la NOR in questione è una Spansion "N", mamma mia che rogna, la leggo con il Progskeet 1.1 ma non riesco a scriverla anche applicando il pull, problema non riscontrato invece con la Spansion "P".
Comunque per tagliare la testa al toro (che male avrà fatto bò), ho utilizzato l'E3-Flasher non con la clip ma a fili e ho risolto il problema delle Spansion "N".
Comunque rimane un consiglio di mia esperienza, se ci riesci.... una cortesia dicci come hai fatto, così giova a tutto il foro.

[jiro180387]

appena provo vi farò sapere.

[carloss]

sul mio progskeet 1.1 U3 è collegato alla R8-R7 cioè ai 3,3V,mentre U4 ai 1,5V.
se collego USB senza chiudere R11 e R9 mi trovo su R8 e RR7 3,28 V perchè sono chiusi.
Quindi se apro R8 collego il Vcc della Mobo sui 3,3 V del Progskeet 1.1 e accendo la console perche in standby non supera i 1,7 volt, a volte anche 0,70 V.

Mentre con alimentatore esterno R8 Chiuso R7 aperto e VCC della mobo collegato alla 3,3 volt ATX.

R9 e R11 a cosa servono allora?


questa configurazione dovrebbe andare vero?
R11-R9 chiusi
R8 chiuso
R7 aperto
Nor Tristate alla GND della Mobo altrimenti la mia ps3 si spegne
Ps3 accesa led verde
Progskeet alimentato via USB

La tua configurazione potrebbe andar bene, se ti può essere utile ti dico quella che uso io con le nor spansion "N"

-Progskeet 1.0 con primo bitstream
-resistenza di pull-up da 10Kohm tra rdy e 3,3 V e corto tra rdy e gp4 ( questi fix non servono con i nuovi bitstream)
-r8 aperto
-interruttore su r7 ( serve a non far spegnere le ps3 brikkate ) e nor tristate collegato come da schema sul progskeet
-PS3 accesa
-più punti di GND, è importante

Il dump normalmente avviene senza problemi mentre per la scrittura può essere necessario diminuire il valore max. byte e usare "usb transfer timing"

[jiro180387]

scrittura eseguita correttamente alla verifica tutto OK,al primo colpo.

ho collegato tutti i punti e 7 GND


ora faccio altri flash per vedere se ho problemi.

una domanda

io ho aggiornato con i file della cartella get in fsm

ed è uscito rogero in factory mode,dopo che esco dal factory mode posso aggiornare direttamente OFW 3.55 o devo prima fare prima il deashing?

[feddy75]

Si primaesci da fsm, poi seashing e downgrade a 3.55.
PS: ricordati di far leggere un bd film prima del downgrade
