Adattare zif socket 48 su infectus per lettura nand

**h725tris** · 17-01-13

i trimmer resistivi li trovi nei negozi di componenti elettronici oppure nel web......cmq titty nel tutorial non ha messo un trimmer ma una res da 3.3k....se leggi bene dice di mettere una resistenza. Ovvio che con un trimmer resistivo risparmieresti tempo nel trovare il giusto valore

**zeruel85** · 17-01-13

Non devi comprare un trimmer, devi prendere una resistenza compresa tra quei valori, che funga da pullup per il segnale del r/b.

Inviato dal mio GT-I8150 con Tapatalk 2

**robbe88** · 17-01-13

Ok allora comprerò una resistenza da 3,3 kohm come nel tutorial di titty grazie per le dritte

**sparco1990** · 17-01-13

Originariamente Scritto da Mauroz

ho fatto la stessa cosa.5v da usb e tramite regolatore prendo la 3,3 per la nand.Solo che con regolatore da 3,3 dumpa bene ma non scrive proprio, mi da subito error.Mentre si gli do 3,8 alla nand mi viene scritta correttamente.Comunque farò ispezionare la situazione a Titty

ecco perchè io non riuscivo a scrivere grrrrrrrrrrr

**sparco1990** · 21-01-13

raga chi mi può aiutare? non riesco a scrivere con infectus mi da subito errore 0x0000000630. Ho messo la res di pull up da 3.3k e ho allungato il filo del Q ma niente. Avete dritte?

**Titty** · 21-01-13

Foto del montaggio....

**sparco1990** · 21-01-13

Mi sono creato uno stampato e ci ho saldato tutto sopra. Riesco a dumpare bene ma non riesco a scrivere e cancellare la nand.
[URL=http://imageshack.us/photo/my-images/545/foto0057a.jpg/]

[/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]
non è il massimo di qualità ma più di questo non posso

**Titty** · 21-01-13

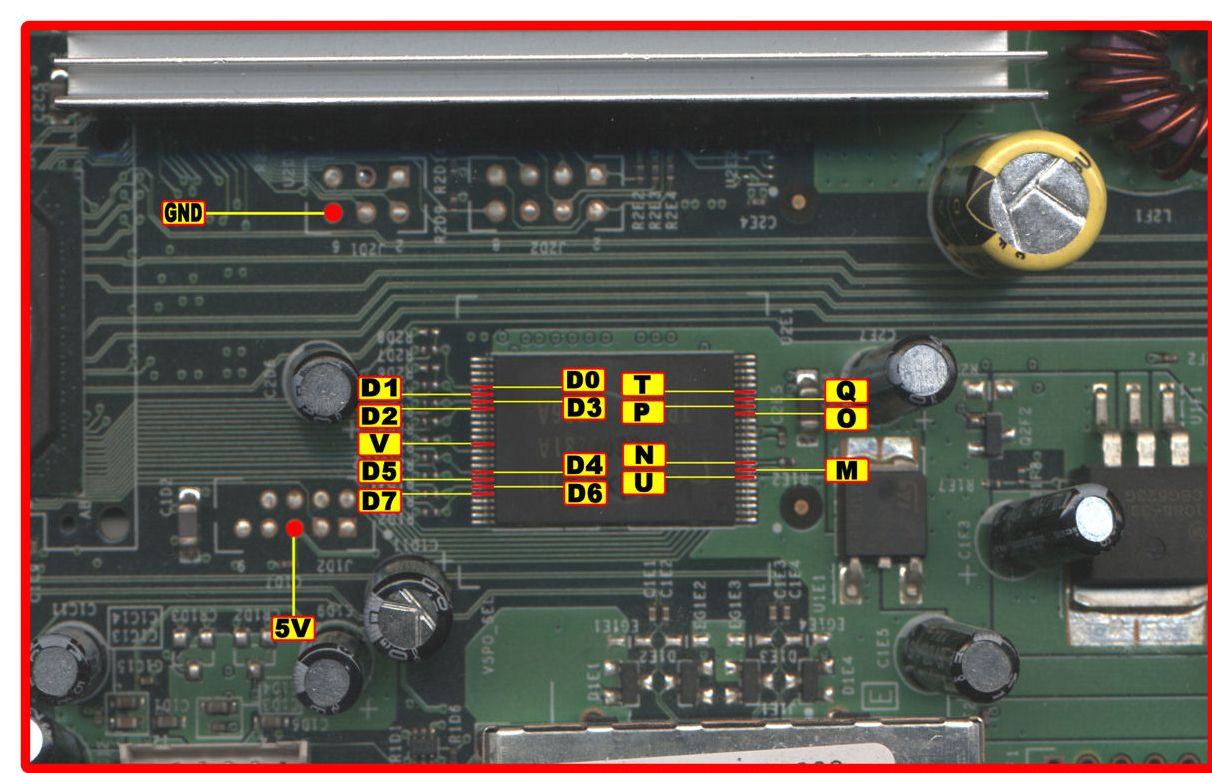

Allora da quel che vedo manca il punto V e se è lo stesso discorso di Mauroz hai invertito D3 con D2

Poi altra cosa: non veto i +5V e la massa...

**sparco1990** · 21-01-13

l'ho aggiunto dopo con un filo volante ma la situazione non cambia. Se vedi c'è un filo saldato direttamente sulla nand quello è il v

**Titty** · 21-01-13

IL punto V è una MASSA... poi controlla D3 e D2... e vedrai ke risolvi

Alimenta la nand dall' esterno... nn farlo fare al chip

**sparco1990** · 21-01-13

i5 v li avevo staccati temporaneamente per fare una prova, alimento la nand con il ck autocostruito ora controllo d2 e d3. Grazie tante

**zeruel85** · 21-01-13

Titty sei sicuro? Dalla foto che hai postato il punto V mi sembra la VCC (3,3V) della nand, non la VSS (GND)...

Non so una cippa di Infectus, ma il punto V segnato sulla foto a me pare proprio la VCC della nand...

**sparco1990** · 21-01-13

niente di dice ancora errore però stavolta è 420 e non 630

**sparco1990** · 21-01-13

niente di dice ancora errore però stavolta è 420 e non 630. il punto V su quella immagine è Vcc. Che faccio saldo su quel pin??

**Titty** · 22-01-13

Scrritto male io scusa...

**Titty** · 22-01-13

Si ma non ci hai detto se D2 e D3 erano invertiti...

**sparco1990** · 22-01-13

si d2 e d3 erano invertiti secondo lo schema che mi hai proposto. Però le varie guide in giro usano lo schema che ho seguito io. Cmq pare che con xavbox riesco a scrivere oggi faccio le prove e vi dico.
Ancora niente. Scrivo con xavbox ma quando faccio la verifica mi da 1024 blocchi diversi con il file d'origine. Non so più che fare. Se avete suggerimenti fatevi avanti.

**h725tris** · 22-01-13

Stai provando con una nand ps3 oppure x360??

**sparco1990** · 22-01-13

sto provando ps3

**h725tris** · 22-01-13

hai già provato con quelle della 360? io con quelle 360 nessun problema mentre quelle della ps3 stesso tuo problema.. infectus programmer legge ma mi da subito errore in scrittura mentre con xavprog legge bene ma scrive male...ora sto rifacendo di nuovo l'adattatore, ho tolto il connettore con flat all'infectus 2 e saldato connettore mini usb, poi sto mettendo un circuito per alimentarlo esternamente che tiri fuori una tensione fissa di 5volt per il chip e variabile per la nand ( da 2,6 a 3.8 volt)...speriamo vada
