matrix glitcher v3 su trinity

[paulinho85]

Ciao a tutti ragazzi sto installando sto chip che avevo su una trinity....collegamenti penso di averli fatti giusti come da schema....volevo chiedervi se mi consigliavate un buon timing e alcuni consigli perche non c'e verso di farlo bootare...nemmeno lo xell...la luce blu lampeggia.....

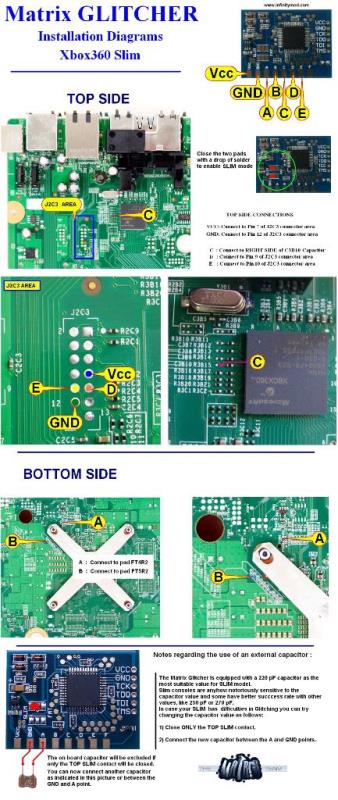

questo e lo schema che ho usato

[Pa0l0ne]

Cambia collegamenti e fai un project muffin

[paulinho85]

Cambia collegamenti e fai un project muffin

ascolta mi dice punti rst e post quali sono nella trinity? rispettivamente A e B dello schema???gli altri punti C e D li lascio invariati oppure li devo togliere e collegare solo RST Post ed E???
ovviamente gnd e vcc collegati....

[Pa0l0ne]

ascolta mi dice punti rst e post quali sono nella trinity? rispettivamente A e B dello schema???gli altri punti C e D li lascio invariati oppure li devo togliere e collegare solo RST Post ed E???
ovviamente gnd e vcc collegati....

C e D ovviamente li togli poiché al suo posto utilizzerai il punto DBG23. Post e Reset sono ovviamente sempre gli stessi...
Ricordati di creare un freeboot con l'opzione CR4XL e di utilizzare su trinity uno dei timing "mediani" dell'intero pacchetto che generalmente sono quelli dal risultato migliore. Chip su porta AV e fili a misura. Instaboot o quasi..

[paulinho85]

C e D ovviamente li togli poiché al suo posto utilizzerai il punto DBG23. Post e Reset sono ovviamente sempre gli stessi...
Ricordati di creare un freeboot con l'opzione CR4XL e di utilizzare su trinity uno dei timing "mediani" dell'intero pacchetto che generalmente sono quelli dal risultato migliore. Chip su porta AV e fili a misura. Instaboot o quasi..

io sto creando lo xell con autogg 0.9 come metto l'opzione CR4XL ? oppure e solo nel freeboot???allora perché non mi boota lo xell?grazie a tutti

[Pa0l0ne]

OVVIAMENTE devi crearti uno xell cr4xl compliant (come anche poi un freeboot) e nessuno ti vieta di farlo con jrunner per poi scriverlo tramite autogg..
Project muffin utilizza, come dovresti aver capito, il dbg23 non per puro caso.....

[emaxdl73]

X un rgh normale segui esattamente lo schema sopra. Il reset portalo a 35/40 cm di filo. Ovviamente come da schema condensatore da 270pf tra Gnd e A

[paulinho85]

ciao ragazzi ho provato ai progetto muffin ma non c'e stato verso di far partire lo xell....allora ho ri montato tutto secondo schema con il condensatore da 270pF ma il boot e lentissimo in media 2 minuti....avete qualche suggerimento? ho trovato solo un timing in giro...ne avete qualcuno che funziona meglio del classico trinity_en????
ho usato fili corti almeno il piu possibile e rst 40cm che ho sistemato sotto la board in modo circolare....qualche suggerimento?thanks

[paulinho85]

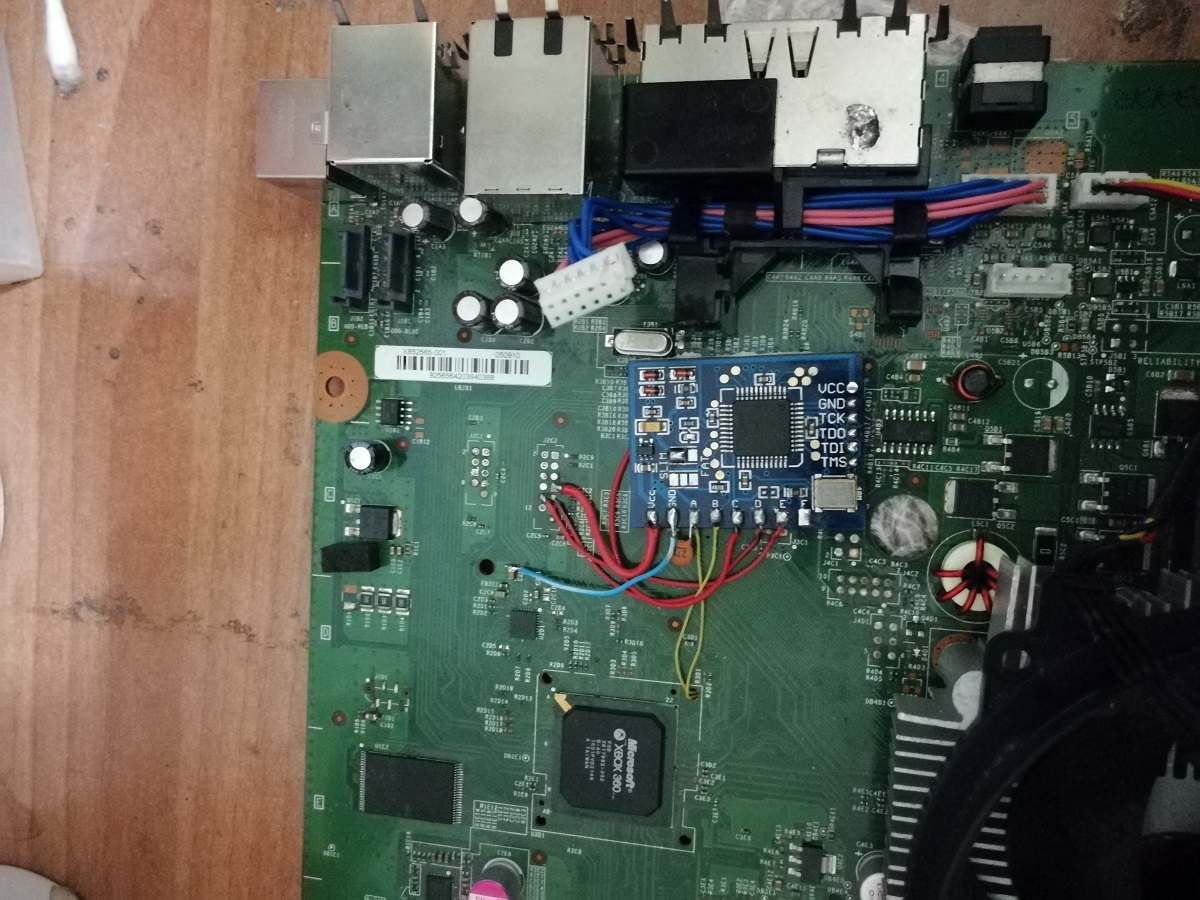

vi allego la foto

[thunderbirddd]

Amico mio di tutti i consigli che ti sono stati dati non ne hai seguito 1
Innanzitutto comincia con lo spostare quel chip e mettilo sulla porta AV
Poi riprova il timing muffin utilizzando il punto dbg23
Per l'opzione cr4xl c'e'l'apposita casella da flaggare

[paulinho85]

Amico mio di tutti i consigli che ti sono stati dati non ne hai seguito 1
Innanzitutto comincia con lo spostare quel chip e mettilo sulla porta AV
Poi riprova il timing muffin utilizzando il punto dbg23
Per l'opzione cr4xl c'e'l'apposita casella da flaggare

ragazzi vi giuro che l.ho installato 10 volte...l'ho messo li per quello....si si ho installato xell spuntando quel flag su jrunner ma nulla....domani ci ri provero...thanks a tutti per ora

[emaxdl73]

Prova con un condensatore da 330 oppure allunga di 5cm il rst

[paulinho85]

Prova con un condensatore da 330 oppure allunga di 5cm il rst

ti ringrazio tantissimo ho allungato ancora il file rst (55cm)e ora fa boot massimo 20 secondi... non ne canna uno...grazie mille a tutti per tutte gli aiuti....grazieeeeeeeee
