RGH1 Coolrunner su JASPER e ZEPHYR, glitch infinito

[nrg17]

Buonasera a tutti, sto tentando il recupero della dvdkey su due mb con lettore perso.

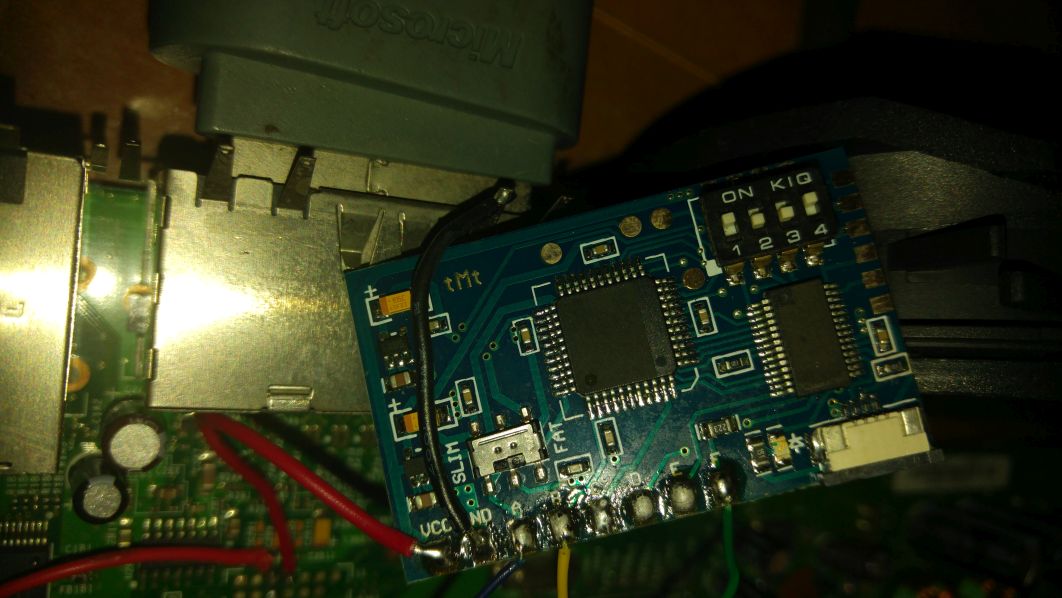

Ho installato coolrunner in foto, ma su entrambe le mobo mettendo gli opportuni xsvf mi da glish infinito (luce verde ogni 5 sec)
Ho controllato saldature sono tutte ok, uso naturalmente flux.
Possibile che il chip non vada?
Ho a disposizione i nuovi REV D, ma non conosco bene le configurazioni CAP e JP come devono essere.
Grazie anticipatamente.

[Denny80]

Usa un rev d e vai tranquillo!

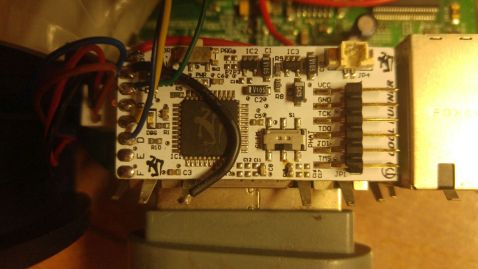

Come mi hanno consigliato su Raziel sulle Jasper va configurato così.

- Ponticella JP
- Togli la resistenza che collega i pad 1 e 2
- Ponticella i pad 2 e 3
- La resistenza che sta subito dopo la scritta "CORONA" che ho contrassegnato con una "X" toglila se vuoi usare il CLK della mobo,in caso contrario lasciala.
- Poi fai i collegamenti per rgh 1.2 e come timing metti il 12_21 del Matrix.



sulle zephyr non so se valga la stessa configurazione,ma sulla mia Jasper con quella configurazione come da foto parte a razzo ed è una bomba!

[nrg17]

Grazie, con la zephyr ho risolto riesumando una matrix che avevo in giro.
Questo week end sperando di avere tempo sistemo la jasper, perchè collegando il chip così com'è non si accende proprio.

[nrg17]

sto provando il matrix in configurazione RGH1 con la jasper ma anche lui glitcha all'infinito ...

[Babilozzo]

Flasha in nand l'ECC universale, che trovi incluso in ogni software di programmazione (basta cercarlo) controlla gli impulsi delle tensioni sul postout e sul reset . Ciao

[Pa0l0ne]

Rgh1, sei sicuro?

[zeruel85]

sto provando il matrix in configurazione RGH1 con la jasper ma anche lui glitcha all'infinito ...

Metti un 100nF tra F e GND e ritenta.

[nrg17]

Rgh1, sei sicuro?

Ciao Paolone, dash 13599

[nrg17]

Buongiorno, questo week end ho avuto un pò di tempo e invece di andare al mare sono riuscito a far partire questa benedetta jasper utilizzando il coolrunner rev d configurato come detto da denny80, a cui devo un caffè o un gelato, visto il periodo

[Denny80]

Grazie nrg17 ma il merito non è mio,ma dei big che sia questo forum che Razielconsole possono vantare di avere!
