programmare matrix glitcher v3 con spi nand reader

[paoletto85]

ciao a tutti ragazzi sto installando sto chip in una jasper pero il chip e vuoto. da programmare. sto seguendo sto un vosto post dove spiegate come costruire un programmatore dall'spi nand flasher.
volevo chiedervi due cose:

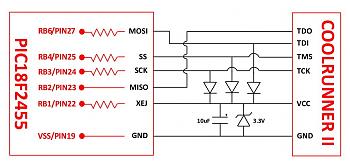

prima cosa non ho capito se nello schema proposto io mi devo collegare direttamente ai pin del pic (27-25-24-23-22-19) oppure mi devo collegare dopo le resistenze? cioe al pin mosi -ss -sck - miso ecc???

seconda cosa quando vado a programmare il matrix v3 inserisco il firmware normale oppure quello che conteiene l'implementazione su 32 macrocelle?grazie mille
via allego una foto dello schema.

[paoletto85]

scusate alla prima domanda ho gia trovato risposta...mi devo collegare direttamente ai pin del chip. la seconda no uaahhahah se qualcuno mi aiuta lo ringrazio

[ginncorvus]

I normali coolrunner compresi i Matrix v3 hanno tutti uno xilinx da 64 macrocelle, tranne ovviamente CR4 o Ace360 o similari che ne hanno 128.
Cmq non vedo il problema, i file dei timing sono sempre quelli.

[paoletto85]

ragazzi ho programmato il chip ma non vuole sapere di bootare...all'inizio nemmeno accendeva poi ho levato la resistenza sul punto C e ora accende ma non parte lo xell....
la prima volta ho fatto 3 letture di nand tutte perfette senza errori con jrunner. ho anche fatto la comparazione tra le 3 nand lette e sn tutte uguali. poi sempre con jrunner ho cliccato crea Ecc e write ecc e li mi ha datto una sfilza di errori a catena.....

allora ho usato autogg ho caricato un backup della nand corretta. mi dice che e una jasper che devo fare rgh2 e che ho dash 16537. ho fatto crea xell poi scrivi ed e andato tutto corretamente pero no avvia lo xell....help me thanks

[paoletto85]

forse ho incasinato la nand con lo xell..ricarico la nand corretta e ri creo lo xel da capo?

[Razorbacktrack]

Si continua nel nuovo thread che hai aperto
