Corona V5 - qualcosa è andato storto.

[Worf]

Salve amici.

Xbox Stingray da modificare con LTU2. Boot xell istantaneo con Ace v1, recupero cpukey come da routine, flash della pcb LTU2 Hitachi ok riflasho la nand stock, ottengo un bel led rosso. Codice di errore 4141, stando alla tabella sarebbe 0101 - Problema xcgpu, il che mi pare altamente improbabile dato che la console prima di metterci mano funzionava.

Due miei sospetti che vi illustro nelle foto sottostanti. La prima mentre effettuavo i ponti per i2c mi è sparita una resistenza su R2C10, sono sicuro che era presente perchè la prima operazione è stata quella di dumpare saldando solo i fili del programmatore e in un secondo momento ho saldato i fili dell'ace e tutto il resto. Ho ponticellato, riesco a leggere e scrivere senza problemi, va bene così o va messa un resistenza con il valore corretto? Se si sapete indicarmi il valore?

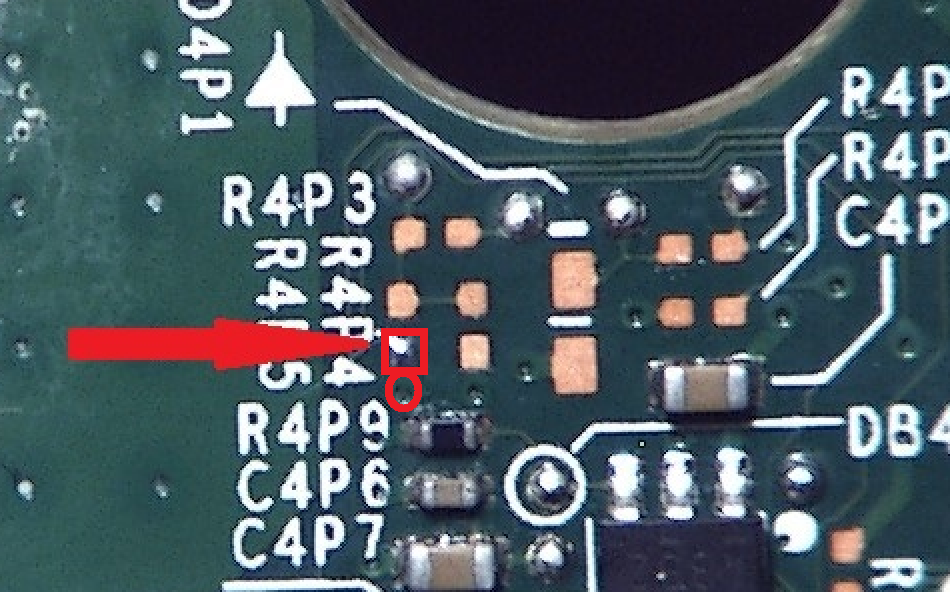

Nella seconda foto il punto dove va saldato il cpu rst, accidentalmente con un movimento brusco sul filo ho avuto l'impressione di aver sollevato leggermente la piazzola, ma penso di no perchè il chip ha glichato al volo, ed è comparso xell. Dalla foto sembra sia ok.

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V1.00e_SerialNo._00811745_2015-11-08_19-39-40_zps1cf7ntbh.jpg.html][/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V1.00e_SerialNo._00811745_2015-11-08_19-45-57_zpsvkzaht4b.jpg.html][/URL]

[TheLinuxMafia]

Controlla se hai le tensioni 3,3v , inoltre il led rosso te lo da subito o dopo un po ?

Inviato dal mio SM-T705 utilizzando Tapatalk

[Worf]

Appare quando conclude il riposizionamento della lente del lettore. Il classico rumore iniziale dei lettori di tutte le xbox.

[TheLinuxMafia]

Ma se metti il chip ed un ecc universale xell riparte ? Quella resistenza va proprio al filo per leggere la nand, potrebbe essere corrotta.

Inviato dal mio SM-T705 utilizzando Tapatalk

[leonemax81]

errore 0101 è la xcgpu da reballare... non è improbabile!! quando togli la scheda madre dal case metallico una leggere flessione lo fa... può darsi che stava li e con la flessione e andata una saldatura sotto la xgpu... le console slim con errore 0101 lo xell lo vedi tranquillamente e recuperi la cpu key ma no freeboot... per cui sei nella norma per reballare la xcgpu....

[Worf]

Ma se metti il chip ed un ecc universale xell riparte ? Quella resistenza va proprio al filo per leggere la nand, potrebbe essere corrotta.

Inviato dal mio SM-T705 utilizzando Tapatalk

Ovviamente ho letto la nand con la resistenza presente, e provato a rileggerla con il ponte effettuato da me, i dump sono identici, j-runner non hai mai segnalato alcuna corruzione o anomalia.

[Worf]

errore 0101 è la xcgpu da reballare... non è improbabile!! quando togli la scheda madre dal case metallico una leggere flessione lo fa... può darsi che stava li e con la flessione e andata una saldatura sotto la xgpu... le console slim con errore 0101 lo xell lo vedi tranquillamente e recuperi la cpu key ma no freeboot... per cui sei nella norma per reballare la xcgpu....

Quindi dici che già di suo era precario e la rimozione della clamp o magari anche il postfix adapter gli ha dato il colpo di grazia? Ci sono stati casi simili?

[leonemax81]

non si va per i casi simili... si va per il codice secondario che da la console.... sul mi pare di aver letto o sentito dire non si è mai riparato nulla...

[The Pusher]

Scusa ma non fai prima a provare a fixare il punto del cpureset e vedere l'effetto che fa????

[Worf]

non si va per i casi simili... si va per il codice secondario che da la console.... sul mi pare di aver letto o sentito dire non si è mai riparato nulla...

Scusami leonemax81 ma non mi do per vinto (anche perchè di rgh ne avrò fatte una cinquantina e penso di avere acquisito una buona dimestichezza, certo può sempre capitare la prima volta come quei 2 errori di cui citavo nelle foto).

Bando alla ciance ho una novità per voi. Do un altra passata di alcohol isopropilico sui vari punti dove avevo saldato, ricollego la xbox, led rosso ma stavolta il codice è cambiato, adesso è 0032 che non è in elenco nella tabella degli errori di consoleopen ma una ricerca veloce in google mi porta qui [url]http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/16780-risolto-problema-slim-0032-rgh-con-cpu-rst-saltati.html[/url].

Proprio come sospettavo ad inizio topic piazzola cpu_rst saltata. Nel mio caso dato che nn devo utilizzare glitchchip in quali punti effettuo il ponte?

[The Pusher]

Sospettavi una sega ahahahhaha, te lo ho scritto nel post precedente

[Worf]

Sospettavi una sega ahahahhaha, te lo ho scritto nel post precedente

Qualche aiutino?

[yusepe]

aiutino in cosa? fixa il reset e vedi se va
la resistenza mancante dovrebbe essere una 100ohm

edit: magari inizia col grattare il puntino e stagnarlo col quadrato

[Rockever82]

devi solo ripristinare quel punto e vedi che torna a funzionare come ti ha detto anche il pusher

non devi reballare nulla
ritorna sui punti su cui hai operato e controlla se hai lasciato qualche schifezza da pulire

ricordo una famosa console con cui stavo uscendo pazzo, c'era un microfilamento che faceva un corto e non mi faceva accendere la console
me ne sono accorto con la lente d'ingrandimento

[leonemax81]

Scusami leonemax81 ma non mi do per vinto (anche perchè di rgh ne avrò fatte una cinquantina e penso di avere acquisito una buona dimestichezza, certo può sempre capitare la prima volta come quei 2 errori di cui citavo nelle foto).

Bando alla ciance ho una novità per voi. Do un altra passata di alcohol isopropilico sui vari punti dove avevo saldato, ricollego la xbox, led rosso ma stavolta il codice è cambiato, adesso è 0032 che non è in elenco nella tabella degli errori di consoleopen ma una ricerca veloce in google mi porta qui [url]http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/16780-risolto-problema-slim-0032-rgh-con-cpu-rst-saltati.html[/url].

Proprio come sospettavo ad inizio topic piazzola cpu_rst saltata. Nel mio caso dato che nn devo utilizzare glitchchip in quali punti effettuo il ponte?

io sono convinto che il pad si era solo alzato ma non rotto del tutto.... e pulendo si sia rotto il filamento... se il pad fosse stato rotto la console nemmeno glicciava e nemmeno xell avresti visto... tu ripristina quel punto e vedi che ritorna l'errore 0101.... lo dimostra anche il cambio codice secondario.... se pulendo la piazzola e staccandosi del tutto e il codice sarebbe rimasto 0101 allora sarei convinto anche io del punto rst.... ma siccome il codice è cambiato dimostra che la console ha doppio problema... potrei sbagliarmi!!! ma dal comportamento della console e i due codici secondari opto per questo...

[gigigadda]

scusa la domanda sciocca, ma tu l'hai provata in retail prima di procedere all'RGH?

[Worf]

scusa la domanda sciocca, ma tu l'hai provata in retail prima di procedere all'RGH?

Certo, l'ho anche scritto ad inizio topic.

[Worf]

Siccome ho ancora difficoltà a saldare in punti così piccoli, specialmente se devo grattare piste e usare il filo capello, se installo un ace e saldo il cpu_rst sull'alternativo bypasso il problema?

[Worf]

Ok fixato il cpu_rst e ritornato l'errore precedente 0101, aveva ragione leon, xgpu andata oppure c'è qualcosa che la manda in corto.

EDIT:

è inutile rimettere la resistenza al suo valore originale in R2C10?

[leonemax81]

Ok fixato il cpu_rst e ritornato l'errore precedente 0101, aveva ragione leon, xgpu andata oppure c'è qualcosa che la manda in corto.

EDIT:

è inutile rimettere la resistenza al suo valore originale in R2C10?

è da reballare....
