PROBLEMA: Lettura NAND

**xboxbs** · 17-10-14

quella foto non è una mia saldatura (è di tale boxxdr), comunque quella qualità si raggiunge con saldatore + stagno + flussante di qualità e un po' di prove (più il materiale è scarso, più farai fatica)

**luke11** · 17-10-14

Originariamente Scritto da psycho_lod

Ciao Luke,
la prima impressione che ho avuto vedendo le foto è la stessa degli altri ancora prima di leggere i commenti.
Comunque tante volte si sono viste saldature del genere, ma il problema non erano le saldature ma altrove. Quindi mi sento di darti fiducia e credo che comuque non sia quello il problema ma proprio del nand reader, purtroppo io non ho esperienza con matrix, ma credo che risolverai solo provandone un altro.
Tornando al discorso saldature, controlla almeno che non ci siano corti tra i punti vicino, succede quando si tengono così spellati i fili e si fa quel pasticcio con lo stagno. Usa il tester.

Ovviemente il consiglio è quello di fare pratica però nelle saldature, anche perchè adesso ti può andare bene ed estrai la nand, fai glitch, ma le sadature così ne risentono nel tempo e potresti ritrovarti con una console che smette di glitachare dopo qualche tempo.
Probabilmente non hai nemmeno il filo e il saldature giusto.

ciao

psycho_lod lo farò sicuramente, ripagherò la tua fiducia mostrandoti i risultati che spero di ottenere! Se avrò qualche altro dubbio in seguito potrò contattarti?

**luke11** · 17-10-14

Originariamente Scritto da xboxbs

quella foto non è una mia saldatura (è di tale boxxdr), comunque quella qualità si raggiunge con saldatore + stagno + flussante di qualità e un po' di prove (più il materiale è scarso, più farai fatica)

ecco i materiali che sto usando: lo stagno è uno 0,3mm 60/40 (la cui qualità non mi sembra malvagia, non è una cinesata per intenderci) e per quanto riguarda il flussante ne sto usando uno liquido, Flussante liquido Weller 25 ml con pennello applicatore stagno ART. DT01.
Voi mi consigliereste di prendere una pasta flussante al suo posto?

**zeruel85** · 17-10-14

Va bene quello che hai. Ora devi solo farti il "manico".

P.s..: lascia perdere la pasta saldante. Se proprio vuoi, compra un flussante no clean.

Inviato dal mio LG-D855 utilizzando Tapatalk

**xboxbs** · 17-10-14

luke11 dimentichi saldatore/punta di qualità e temperatura corretta

**luke11** · 17-10-14

Originariamente Scritto da xboxbs

luke11 dimentichi saldatore/punta di qualità e temperatura corretta

Ho una mini stazione saldante della GBC 230Vca /50Hz/8W e la faccio lavorare a 430° circa (rif. [url=http://www.gbconline.it/main.asp?funz=R&RicercaFld=&L=0&offset=&FiltraMarchio=&ItmName=49.4282.00#prettyPhoto]GBC Elettronica[/url])

**xboxbs** · 17-10-14

trova il punto in cui il tuo stagno comincia a fondersi, 430 è troppo a mio avviso
io ho una aouye e sto quasi sempre nel range 330-350°, poche volte vado oltre

**luke11** · 17-10-14

Originariamente Scritto da zeruel85

Va bene quello che hai. Ora devi solo farti il "manico".

P.s..: lascia perdere la pasta saldante. Se proprio vuoi, compra un flussante no clean.

Inviato dal mio LG-D855 utilizzando Tapatalk

Grazie del consiglio, vi allego le foto dei miglioramenti che ho provato ad apportare alle saldature.

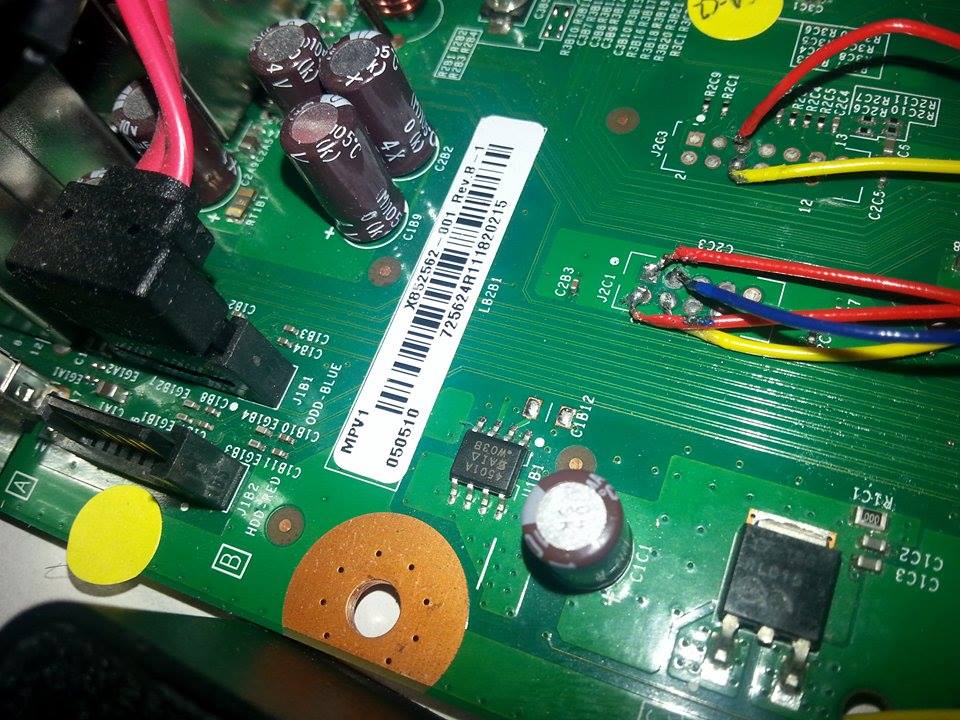

PROBLEMA: Lettura NAND-10726272_10152771988147528_1051426470_n.jpg

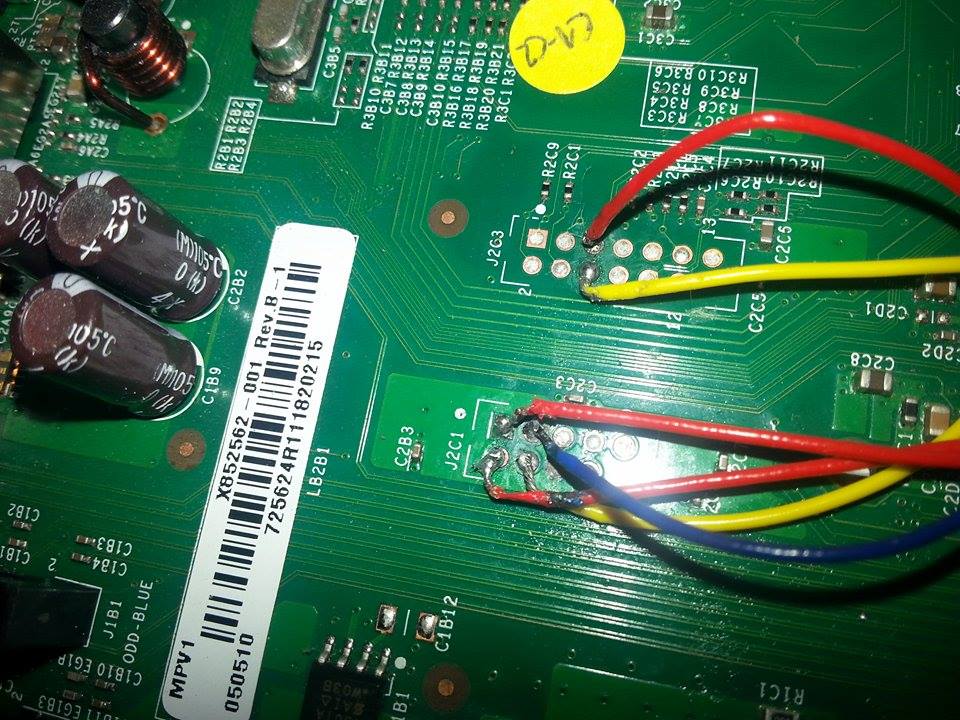

PROBLEMA: Lettura NAND-10726832_10152771988047528_1882595702_n.jpg

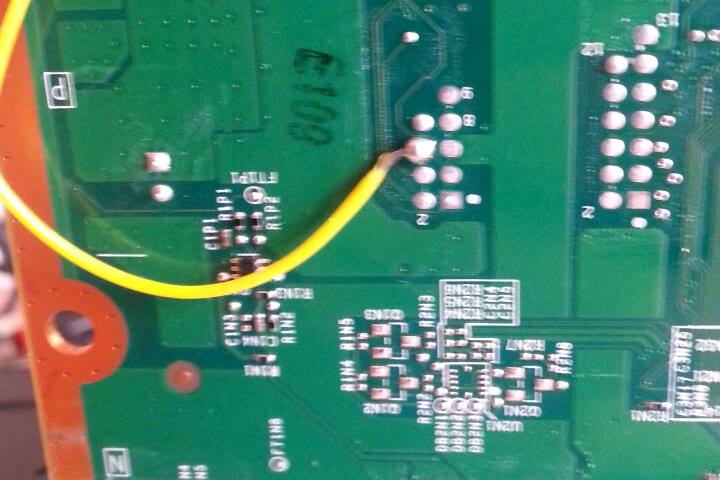

PROBLEMA: Lettura NAND-10729017_10152771988422528_927786106_n.jpg

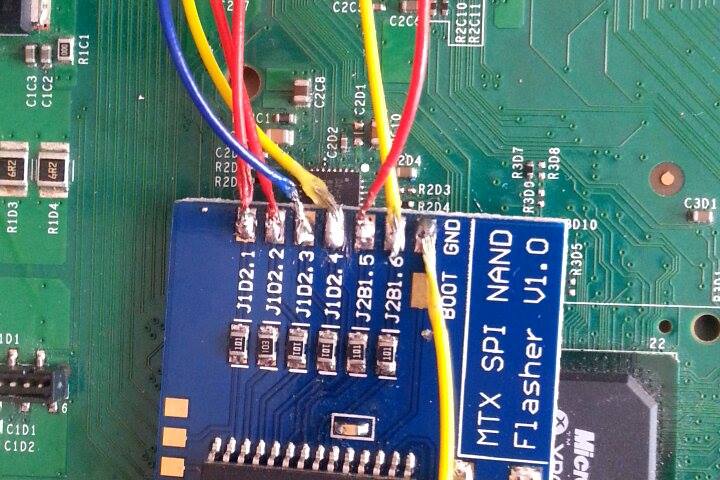

PROBLEMA: Lettura NAND-10726629_10152771994712528_1360688777_n.jpg

DrSchottky · 17-10-14

8W sono pochini, e a vedere come sciogli la guaina a mio parere ci stai troppo sopra.

**luke11** · 17-10-14

Originariamente Scritto da DrSchottky

8W sono pochini, e a vedere come sciogli la guaina a mio parere ci stai troppo sopra.

Uno scarso wattaggio dovrebbe comportare una fatica maggiore a raggiungere le temperature desiderate giusto? In questo caso anche a mia grande sorpresa per quello che l'ho pagata, questa stazioncina si comporta egregiamente, in una quarantina di secondi arriva già a temperatura, ora proverò a scoprire la temperatura adeguata per il mio stagno evitando di portarlo su temperature eccessive magari provandomi a tenere sulle 330° come consigliava xboxbs.
Per quanto riguarda lo scioglimento della guaina hai perfettamente ragione, devo prestare più attenzione sicuramente

**yusepe** · 17-10-14

su autogg che impostazioni hai messo su opzioni-flasher?

**luke11** · 18-10-14

Originariamente Scritto da yusepe

su autogg che impostazioni hai messo su opzioni-flasher?

Ho impostato port---> Usb Software---> Xflash

**luke11** · 08-11-14

Ciao a tutti, ritorno dopo aver effettuato e comparato le 2 letture della NAND, fatto questo ho creato e flashato l'ECC correttamente, ho collegato il glitch chip (lo stone 1.1 che molti di voi schiferanno), il led del chip all'accensione della consolle si accende, ma l'ECC non viene comunque visualizzato a video (premetto che ho una trinity e non una corona, sulla quale invece potrebbe essere normale la cosa). Qualcuno di voi ha già avuto a che fare con lo stone ? o si è trovato in una simile? quale potrebbe essere il problema?

**giga.91** · 08-11-14

Ma vedi il led di debug lampeggiare?

Inviato dal mio iPhone utilizzando Tapatalk

**luke11** · 08-11-14

Non so quale sia il led di debug, ma il led del chip non lampeggia se non una sola volta all'accensione della consolle, mentre il led verde del frontalino di accensione continua a lampeggiare( forse è questo che intendi? )

**xboxbs** · 08-11-14

misura ogni singolo punto del chip dove hai saldato e scrivi le tensioni che rilevi col tester

**luke11** · 10-11-14

Ciao, ho misurato ogni punto saldato ecco le tensioni rilevate con il gnd:
3v3 ---> 645
A ---> 355
B ---> 394
C1 --->047
C2 --->047
D --->517
E --->506
