Led Rosso dopo flash xell

[Messiah84]

Salve, ho una Corona V1, ho letto la nand con Squirt Slave Programmer senza problemi, ho creato la nandxell con Autogg e flashata, monto lo squirt bga 1.2 avvio la console e mi da subito led rosso, smonto tutto e provo ad accendere e compare sempre il led rosso, rimetto la nand originale ma non cambia nulla.... Cliccando sui tasti eject e sync per averte il codice di errore mi da errore 0-0-1-0

Cercando in rete è un errore di surriscaldamento ma la console prima di leggere la nand, si accendeva regolarmente, quale può essere il problema?

[gianni87]

avrai fatto qualche corto controlla bene le saldature dove hai saldato il nand reader

[Tommino81]

e senza foto mi sa' un po' improbabile tu riceva aiuti, posta qualche foto dei punti dove hai lavorato, i dump li hai comparati ? hanno errori?

[terremoto76]

Hai tolto per caso xclamp? Controlla che tutti i 4 punti siano bene agganciati magari ti sembra ma non lo sono eventualmente come dice tommino foto!!!!

[gigigadda]

Hai tolto per caso xclamp? Controlla che tutti i 4 punti siano bene agganciati magari ti sembra ma non lo sono eventualmente come dice tommino foto!!!!

anche se non fossero ancorate è difficile avere led rosso diretto per surriscaldamento qualche manciata di secondi regge la console senza dissi.

[zeruel85]

0010 Southbridge, strano che nessuno ti abbia suggerito di ricontrollare il bus i2c...

[Messiah84]

Puoi indicarmi dove si trova questo punto? Grazie

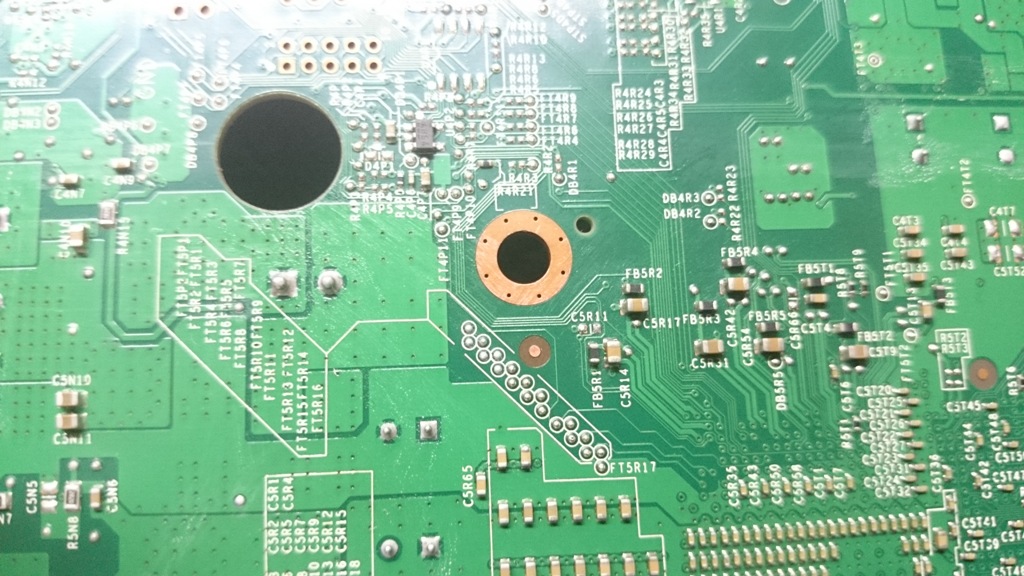

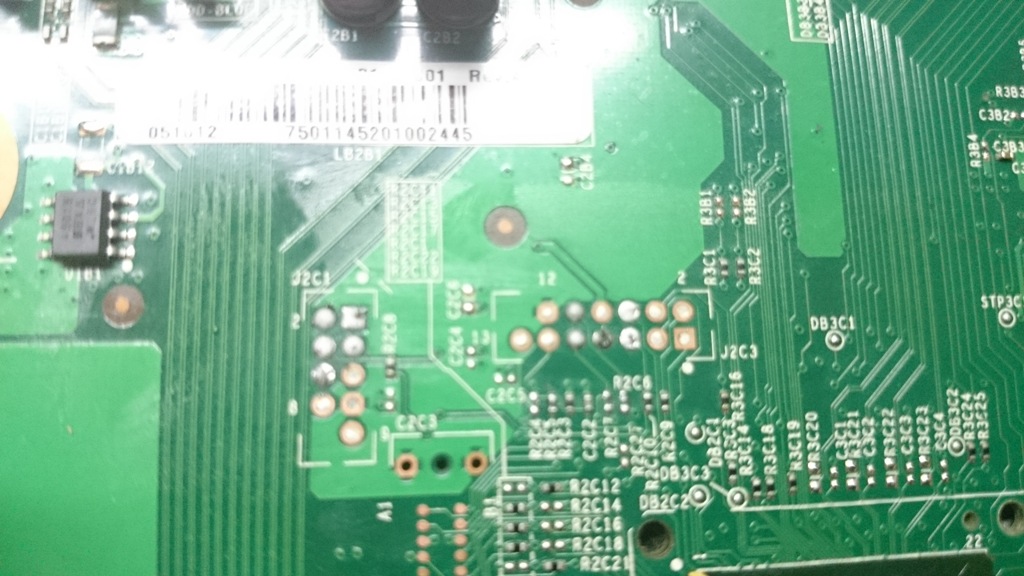

Comunque ecco le foto

[Titty]

Dai su un pelino di impegno... non sempre indicare i punti...

Qualche domanda:

- con la nand originale parte?
- quando hai montato il chip hai pontcellato i punti I2C (SDA e SCL per i profani)

Sarebbe interessante non indicare i punti con la classica foto... l' utente li cerca in modo mooolto veloce su google... così capisce quello che sta facendo

[loko75]

mi sembra palese che dalle foto non sono ponticellati.
non li ha ponticellati, se vedi bene il punto r2c6 e c7 sono completamente puliti.

[Titty]

Si ma doveva arrivarci lui... finchè gli darete subito la soluzione non capirà mai lo sbaglio...

[loko75]

il discorso è sempre il solito. al 99% della gente gli sa fiacca leggere le guide. e spesso chiedono quando il danno e già fatto. come se nemmeno gli interessassero di rovinare la propria console. (datemi un valido motivo per non pensarlo)
e le guide sono dettagliatissime, senza contare il tempo che uno perde a stilarla in maniera dettagliata e completamente gratuita.
prima di operare sulla propria console, se avesse PRIMA identificato il modello esatto di scheda madre, avrebbe saputo che bisognava ponticellare.

[Wocas_Osk]

scusate la mia più totale ignoranza ma...
seppure non ha ponticellato l'i2c e ora ha erasato e riflashato la nand originale...il led rosso è comunque sospetto...credo...

[Messiah84]

Ragazzi, i 2 punti li ho riportati originali, lo so che dovevano essere ponticellati..... Ho riportato tutto originale e provato ad accenderla.....

[Titty]

E da ancora led rosso?

[Messiah84]

Si ancora led rosso

[GAMEPLAYCONSOLE]

Prova a premere con il dito sul south bridge

[loko75]

ragazzi non deve premere niente. ha scritto una nand non valida. non avendo ponticellato in lettura.

[yusepe]

la resistenza r2c10 c'è, quindi può leggere, mancavano solo quelli per il glitch

dai una soffiata al south, magari un micro sprazzo di stagno è finito lì sotto mentre maneggiavi la mobo

[Messiah84]

ragazzi non deve premere niente. ha scritto una nand non valida. non avendo ponticellato in lettura.

Quindi come dici riprovo a flashare? Io ricordo di aver ponticellato tutto...



Allora ho riflashato la nand originale precedentemente salvata, ma mi da sempre il led rosso, ho provato a rileggerla e mi da questo log:

Small Block trovato
Caricamento Nand ...OK
Controllando i Bad Blocks ...
Block 05a Trovato in 0x3fd (offset:0x1073C01)

Block 059 Trovato in 0x3fe (offset:0x1077E01)

Block 058 Trovato in 0x3ff (offset:0x107C001)

Checking ECC-CheckSum... Wait

-------------------------------------------------------------------------------------------------------------
Ecc Check: OK

-------------------------------------------------------------------------------------------------------------
Done
VERIFICA SMC_CONFIG
Smc Config trovato: 0x00FEB800
Lettura temperature...:
Reset Parental Code: UYYX
VERIFICA NAND DATA

ID: 25952f20
ECC - unECC
Trovato SMC (version 2.5) : 00000800 - 00004000

Nand RETAIL (Original)
Trovato Keyvault : 00004000 - 00008000
Looking for Cpukey in Local Database. Not Found
Alla ricerca della Cpukey in cpukey.txt. Not Found
Looking for Cpukey on Nand.Not Found
Trovato CB_A (build 13181) : 00008000 - 0000a000
Trovato CB_B (build 13181) : 0000a000 - 00011df0
Trovato CD (build 13181) : 00011df0 - 00016e70
Trovato CE (build 1888) : 00016e70 - 0006cee0
Trovato CF (build 16203) : 00070000- 00074560
Trovato CF1 (build 16537) : 00080000- 00084560
Trovato CG (build 16203) : 00074560- 000e9a52
Trovato CG1 build 16537) : 00084560- 000fa002
Nand valida
VERIFICA MODELLO CONSOLE
Verificando se è modificabile...
Modello : Corona CB_A_13181 GLITCHEABLE
CD_13181 Non JtaggABILE

Size: 16

Reloaded_Glitch_c.bin

-------------------------------------------------------------------------------------------------------------
1 file copiati.

-------------------------------------------------------------------------------------------------------------

FileSystems:
FileSystem Active:67 offset:0x2DE600
FileSystem Last:65 offset:0x7EE240

Block Size File
0x00000800 0x00003800 SMC_2.5.bin
0x00004000 0x00004000 Keyvault.bin
0x00008000 0x00002000 CB_A_13181.bin
0x0000A000 0x00007DF0 CB_B_13181.bin
0x00011DF0 0x00005080 CD_13181.bin
0x00016E70 0x00056070 CE_1888.bin
0x00070000 0x00004560 CF_16203.bin
0x00080000 0x00004560 CF1_16537.bin
0x00074560 0x000754F2 CG_16203.bin
0x00084560 0x00075AA2 CG1_16537.bin
0x00400000 0x00014000 aac.xexp2
0x00414000 0x00061000 bootanim.xex
0x00478000 0x0001D000 hud.xex
0x00498000 0x00014000 huduiskin.xex
0x004AC000 0x00008000 mfgbootlauncher.xex
0x004B4000 0x0000C800 nomni.xexp2
0x004C4000 0x00005000 nomnifwm.xexp2
0x004CC000 0x00002000 nomnifwk.xexp2
0x004D0000 0x00253000 xam.xex
0x00724000 0x00017000 ximecore.xex
0x0073C000 0x00002800 ximedic.xexp2
0x00E90000 0x0006A010 sysupdate.xexp2
0x0078C000 0x00018000 xenonclatin.xttp2
0x007A4000 0x00007000 xenonjklatin.xttp2
0x007B4000 0x0000C000 createprofile.xex
0x007C0000 0x00597000 dash.xex
0x00260000 0x0000A000 deviceselector.xex
0x003F0000 0x00000A00 crl.bin
0x00AE0000 0x0011B000 xenonclatin.xtt
0x0026C000 0x0001B000 gamerprofile.xex
0x00C14000 0x001A8000 xenonjklatin.xtt
0x00288000 0x0000C000 minimediaplayer.xex
0x00294000 0x00019000 signin.xex
0x00DDC000 0x00090000 ximedic.xex
0x002B0000 0x00007000 updater.xex
0x00E88000 0x00004000 extended.bin
0x003C0000 0x0000DE60 dae.bin
0x00F68000 0x00000400 secdata.bin
0x00EB8000 0x00004000 fcrt.bin
0x002B8000 0x0000B000 vk.xex


Mi ca sono quei bad blocks a causare il problema?

[Messiah84]

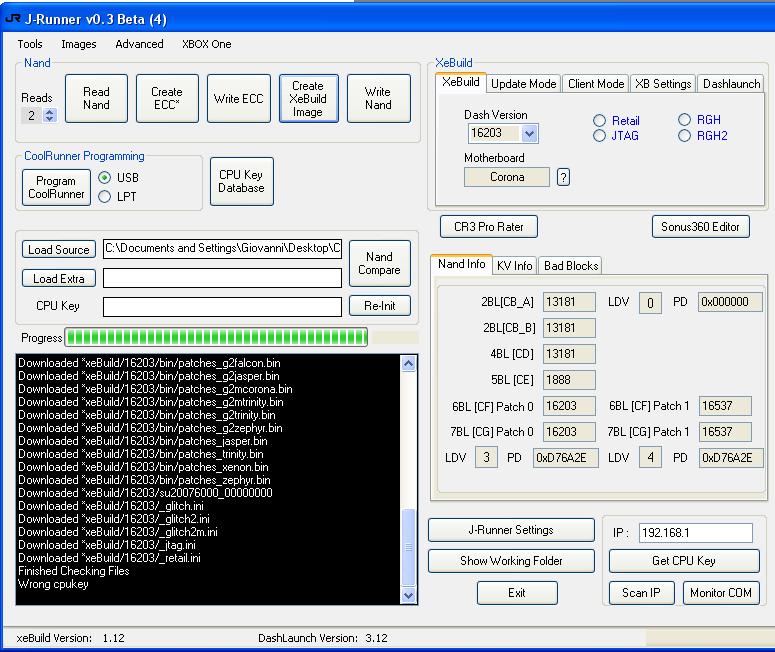

Aprendo la nand con J-Runner noto che nella parte destra (posto l'immagine)



6BL [CF] PATCH O (16203) 6BL [CR] PATCH 1 (16537) e anche sotto

Non è che la xbox montava originariamente la dash 16203 ed io ho creato la xell selezionando la dash 16537 e mi ha creato questo casino?
