Problema lettura nand falcon

**pamfufio** · 25-03-14

Salve a tutti
vi sottopongo questo problema :
sto cercando si leggere la nand di una falcon con squirt slave programmer e autogg 0.93 rev 80 ma appena finita la lettura mi da "sono state rilevate delle differenze nelle nand.....". A nulla è valso rifare le saldature accorciare i fili cambiare il programmatore e sistema operativo. Aggiungo che se scelgo come grandezza di lettura 1 invece di 16 il processo va a buon fine. Posso utilizzare il dump fatto con grandezza 1 ? Help sono gia 3 giorni che ci sbatto la testa.
Grazie

aquilus · 25-03-14

Non sbattere la testa!
Si rompe prima o poi...
Prova con una rev. diversa di Auto GG...che non sia la 0.93...
In alternativa prova un reader diverso se ne sei in possesso...
E posta qui il risultato ottenuto nel bene o nel male

EDIT: Foto dell'installazione sono gradite.

**userx87** · 25-03-14

posta le foto per vedere le saldature

**pamfufio** · 25-03-14

Grazie per la risposta aquilus
le altre versioni di autogg si bloccano o generano errori.Ho solo lo squirt slave come reader.j-runner non è compatibile con lo squirt.Ma il dump della grandezza di 1 può essere utilizzato? Ps. altri software compatibili con lo squirt oltre autogg?

grazie

**pamfufio** · 25-03-14

purtoppo non riesco a caricare le foto

**The Pusher** · 25-03-14

ma PER FAVOREEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE EEE.
Avrai un badblock e la comparazione di auto GG ti segnalera' tale (o tali) differenze fra le nand
Hai dei badblock? Posta il og o qualcosa di autogg appena ti compara le nand

aquilus · 25-03-14

@Pusher...in caso di badblock una eventuale comparazione tra le nand da comunque esito positivo...stando a quanto mi par di ricordare.
Se mi sbaglio chiedo venia...

Il dump di "grandezza" 1 estratto e che non da errori è un dump di 1 mb?
Lo Squirt Slave Programmer è efficiente e testato su altra console?
O è la tua prima lettura nand con questo reader?

**The Pusher** · 25-03-14

Ti ricordi male amico mio, almeno con alcuni software; prova a comparare due versioni di freeboot

aquilus · 25-03-14

In effetti uso molto di più Jrunner e casi di bad block ne avrò avuti solo un paio in "carriera"...

Aspettiamo le foto del nostro amico allora...e aspettiamo di sapere se il reader è efficiente e testato
su altra console...

**pamfufio** · 25-03-14

Il reader è efficiente
grandezza 1 = 1,28 mb

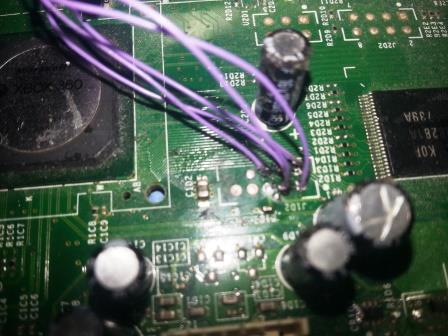

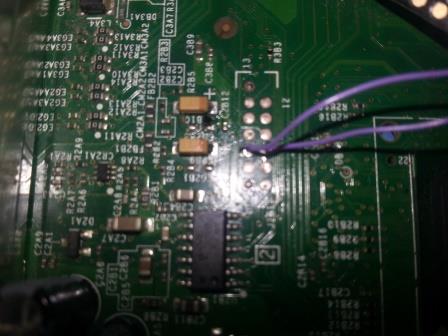

spero siano chiare

**The Pusher** · 25-03-14

1.280 MB e' la grandezza dell'ecc non certo della nand

**Babilozzo** · 25-03-14

Perchè non usi squirter.exe dal prompt dei comandi direttamente e te ne sbatti di autogg?

[url]http://360squirt.com/downloads/SQUIRT-SOFTWARE-030712.rar[/url]

Dal readme nella cartella squirter spi nand software:

What is necessary:
- SQUIRT SLAVE BOARD connected to SQUIRT 360 or DIRECTLY connected to the SPI BUS of X360 (check diagrams)
- SQUIRTER.EXE << the READING and WRITTING SQUIRT SOFTWARE
- NANDPRO.EXE << used to generate the BIN file to flash
- ECCGLITCHGENERATOR11.EXE << used to generate the ECC

Note:
Be sure that FTDI driver is correctly installed and windows recognize your SLAVE BOARD after connected

1- TO READ THE NAND FLASH use this command "D:\>SQUIRTER.exe ftdi: -r16 xxxxxx.bin" (xxx is the name you want for the BIN file)
The output on command line will be:
SQUIRTER v0.2 beta
Init USB->SPI
Flash Config: 0X023010
Start Read NAND:
100.0%

**pamfufio** · 25-03-14

Allora ragazzi ho fatto questa cosa e spero che serva :
ho fatto due letture singole separate della nand tramite autogg poi le ho comparate con j-runner e questo è il risultato:

Falcon/Opus
Jtag Selected
Nand Initialization Finished
Comparing...
Bad Block ID 036E Found @ 0x03FF [Offset: 0x107BE00]
Block ID 03FF [Offset: 0x107BE00] remapped to Block ID 036E [Offset: 0xE25C00]
Bad Blocks Remapped
Bad Block ID 036E Found @ 0x03FF [Offset: 0x107BE00]
Block ID 03FF [Offset: 0x107BE00] remapped to Block ID 036E [Offset: 0xE25C00]
Bad Blocks Remapped
Nands are the same
