ciao ragazzi volevo un aiutino per procedere nel forare la pcb..... ho il template maximus con trapanino a mano punta 0,8mm..... ho fatto 2 giri solo per fare il segno dove bucare.....mando la foto della mia pcb cosi potete vedere se posso continuare a forare e se le cordinate sono giuste......grazie....
[url]http://it.tinypic.com/view.php?pic=15oi5hv&s=8#.UxYY_oWiU5V[/url]
fai una foto in macro e con il paint tracci tu stesso le coordinate così ti rendi conto se è tuttok
La foto che ho messo sul link sopra e fatta in macro... Io volevo un consiglio di qualcuno più esperto visto che x me è il primo kamikaze che faccio e ho paura di sbagliare...Originariamente Scritto da gigigadda
)
Vai tranquillo stai andando bene
IL MODDING E' ARTE
si ma stacca tutti i cavetti e i flat.cosi non corriere rischio di fare danni .almeno io faccio sempre cosi.
Inviato dal mio GT-I9100 con Tapatalk 2
Un giorno senza rischio è un giorno non vissuto
Occhio che certe volte quell aggeggio non e affidabile.. Se vuoi fare un lavoro preciso ( e come io faccio) togli la colla intorno all mt e ti tracci manualmente le coordinate cosi sei sicuro di non sbagliare
Inviato dal mio C2 con Tapatalk 2
fai una foto al chip dall'alto

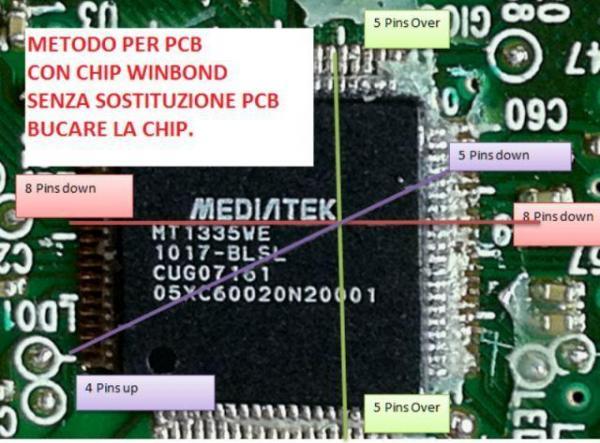

conti i piedini secondo questo schema
e li tracci tramite paint/photoshop
fori pian piano fin quando non si sblocca, l'importante è la foratura iniziale
ogni tanto rifai le foto e ritracci la posizione per vedere se il tuo buco è preciso e allineato rispetto il punto
io le ho tracciate con paint e ho visto che era ok
IL MODDING E' ARTE
li ho sempre fatti con il kit da te menzionato mai sbagliato un foro .procedi piano e guarda il monitor del pc magari l audio può arrivare in ritardo rispetto ai trattini.
ricordati la resistenza e di staccare tutto.
Inviato dal mio GT-I9100 con Tapatalk 2
Un giorno senza rischio è un giorno non vissuto
si devi mettere anche una resistenza da 100ohm
IL MODDING E' ARTE
Ok grazie per i consigli.... Cmq con jungler flash ho letto che non serve la resistenza dicono che hanno stessi risultati....
Una cosa io ho windows 8 con jungler flash 1.96 uso x360usb v2, ho estratto il dummy tutto ok ora mi chiedo appena foro e partono i puntini mi emette il suono quando devo fermarmi di forare? Qualcuno di voi usa windows 8 con jf?? Chiedo questo perchè mi hanno detto che con windows 7 è più sicuro.... Ciao e grazie ancora....
Usala lo stesso la resistenza
IL MODDING E' ARTE
La resistenza non serve ad una sega. Dal Vangelo secondo Geremy.
visto che la punta è una massa... Aggiungerei..
Cosa vuoi di più dalla vita??
Ma cosa dovrebbe fare la resistenza? Far sbloccare prima?
io ai tempi ricordo che dissero che con la resistenza non appena si tocca il filamento beeppa. senza beeppa al troncamento.
@naky77: di kamikaze ne ho fatti molti e per fortuna (grat grat) è sempre filato tutto liscio quindi l'esperienza la ho.
riguardo al consiglio che ti ho dato all'inizio la foto che hai fatto tu è troppo distante, se avessi un buon obiettivo o maneggevolezza nell'usarlo avresti fatto una foto più
ravvicinata che ti avrebbe permesso di tracciare le linee in completa sicurezza e capire se il punto coincide.
uso Windows 8 x 64 e problemi non né ho mai avuti con i dispositivi xecuter sia hardware che software
Ultima modifica di gigigadda; 05-03-14 alle 23: 59
Buca, buca che va' bene, oramai li faccio a occhio direttamente con il dremel, pensare che la basetta dovrei averla da qualche parte...XD
Buca, buca e quando vedi la luce alla fine del buco.......fermati
kamikaze hack riuscito tutto ok.... ho usato jf con trapanino a mano punta 0,8mm senza resistenza ne scollegato i cavi.... quindi è vero la resistanza non serve.... grazie a tutti x i consigli.... vi lascio la foto pcb bucataa... ;-)
[url=http://it.tinypic.com/view.php?pic=10mk6ev&s=8#.UxnwhIWiU5U]Image - TinyPic - Servizio di hosting d'immagini, condivisione immagini & hosting di video gratuito[/url]
