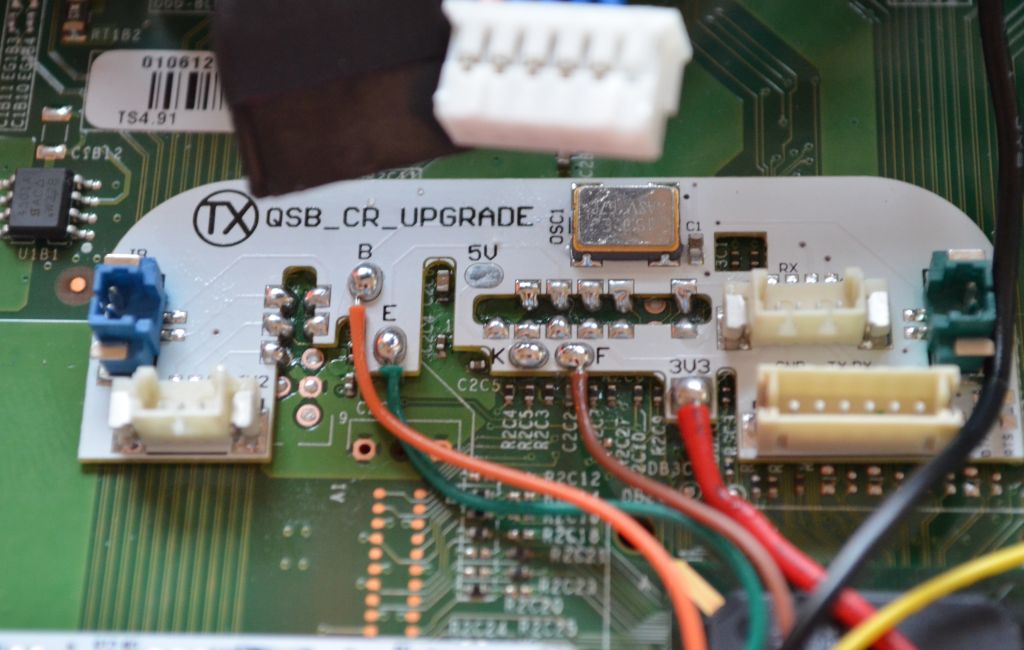

ciao ragazzi ho un problema, ho visto una guida sul sito ufficiale del TX riguardo al cool runner revC ho notato che non disponendo del quarzo inseriscono un QBS che ha installato quel quarzo infatti nell immagine saldano anche il cavo arancione. adesso io vorrei installare un revD visto che lo tiene già integrato e non bisogna saldare il cavo arancione ecco l'immagine.. se volessi installare il revC come posso installarlo senza il Qbs? dove lo saldo il cavo arancione?
Ti serve comunque un oscillatore da 48MHz.

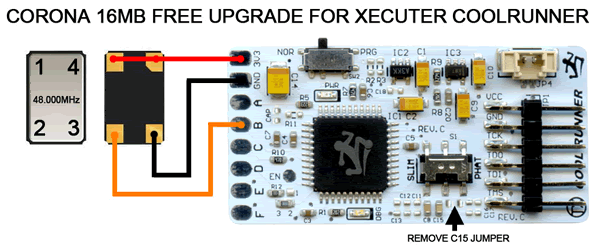

si lo sò infatti questa immagine l ho vista sul j runner ma non ho capito molto. qui da quello che ho capito e che devo saldare sui i vari punti questi cavi (alimentazione sui 2 punti in alto cavo GND che sarebbe quello che si salda sul punto AV della console e il Cavo B.. se io saldo il cavo GND sul oscillatore devo fare un ponte che va anche sul cavo AV oppure solo sul oscillatore?
Devi portare sia il gnd dalla porta AV al GND del coolrunner sia al gnd all'oscillatore.
Grazie tsunamiBuon fine anno
il rev d ha già l'oscillatore da 48MHz, quindi non hai bisogno di usare il QBS
