ragazzi ho fatto tutte le saldature buone tutto ottimo.. ma ci doveva stare un intoppo come sempre...... stavo cercando di saldare quel filo del cool runner (R3B15) ma il saldatore troppo caldo ha saltato la resistenza di fianco posso risolvere in qualche modo?
Foto del danno?
Non si da supporto privato, i vostri dubbi vanno risolti sul forum tramite un post... così tutta la Comunity cresce con voi

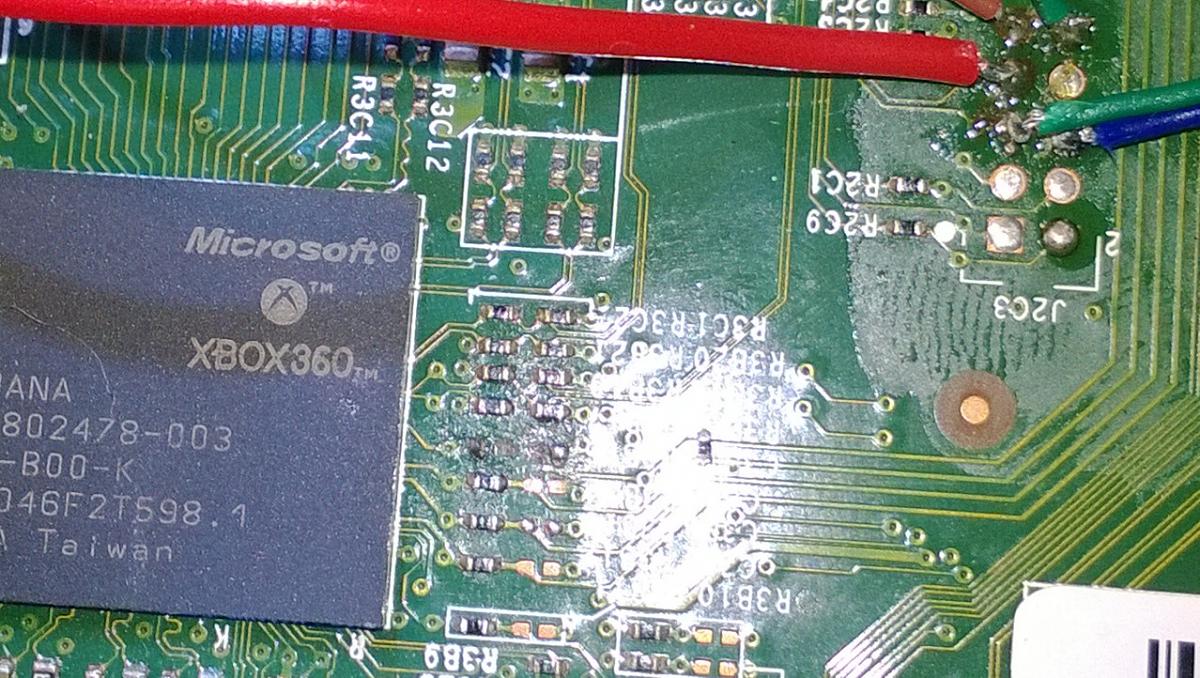

ecco questa e la foto
ti consiglio di non toccare altro, ancora è recuperabile se la mandi a qualcuno
.
devi ripristinare la pista e ci devi mettere anche smd saltato
Concordo e sottoscrivo!!!!
Gianny, non te la prendere. Il consiglio è sempre quello: esercitati con vecchi PCB e poi, piano piano, passi direttamente alle mod vere e proprie. L'obbiettivo è quello di avere anche le stagnature "più facili"...impeccabili!
In questo caso, onestamente, con la tua attuale preparazione, butteresti la console.
Non prendertela, ma fai tesoro dell'esperienza.
si lo sò il fatto è che lo avevo saldato bene ..poi l'ho dissaldato perchè pensavo che il filo urtava sulla resistenza.. poi mentre lo stavo saldando non attaccava piu perchè si era tolto anche lo stagno della console. e quindi non attaccava stando un po con il saldatore si è squagliato tutto. ragazzi ma quell' smd ha capacità ? non è che posso fargli un ponte?
Ponte una sega. Devi mettere una resistenza da 33Ohm.
okok grazie
La saggezza in poche parole.. ancora oggi io dopo 4 anni che saldo, continuo a allenarmi per migliorare tecnica e esperienza...Umilta !! Nessuno è nato imparato =DOriginariamente Scritto da Pa0l0ne
Per quanto riguarda:
Sto morendo dal ridere ahahhahaPonte una sega.
le risposte di Paolone mi ammazzano sempre aahahahahah...Gianny comunque ti invito a rileggere bene il consiglio che ti han dato Paolone e X-ray...ma se vuoi proseguire...come si dice....la console è tua(almeno spero)
pulisci i residui di flu.
dissalda tutto cio che hai saldato.rimetti la nand stock e cerca di ripristinare come sotto solo che tu devi interporre una resistenza da 33 ohm anche 1/4 di watt
la resistenza è da 33 ohm.
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/5078-xbox-360-c3b2-r4b24-pista-saltata.html[/url]
se non te la senti ascolta i consigli e mandala da qlc.
riguardando la foto dove c è il bagliore del flash mi sembra di vedere la resistenza smd possibile?
Ultima modifica di marcus78; 03-12-13 alle 22: 21
Un giorno senza rischio è un giorno non vissuto
si la console la porterò a riparare da qualcuno... spero solo che possa mettere la resistenza e riesca a fare il ponte per ripristinare una pista. ho fatto tutte le saldature infatti anche quando ha letto la nand non ha dato problemi adesso dovevo avviare solo exsel
Mi pare (sottolineo) che senza R3B14 con qualunque periferica collegata ai Serial ATA ottieni uno stupendo BLACK SCREEN
ok grazie razor.. comunque si è spezzata anche la pista di fianco alla resistenza cioe quella dove va saldato il filo sopra.. posso grattare la pista in un altro punto e saldargli il filo arancione del cool runner?
Le cose si imparano......facendo danni...nessuno è nato già "mbarat' "..... Poi sta a lui scegliere....certo ti devi prendere le responsabilità delle tue azioni...se continui...è sempre a tuo rischio....se il rischio per te è inversamente proporzionale alla tua sete di esperienza nel fai da te...PROCEDI....
