RGH Corona V6 Coolrunner REV D led di debug ok, ma non boota xell

[tridimensionale]

ragazzi ho un xbox 360 slim v6 (quella che somiglia alla one)

In pratica

Ho letto la nand con xecuter sd, ho creato l'ecc e l'ho flashato

Ho installato il coolrunner rev d (prima volta con questo chip, ho sempre usato squirt)

Il led di debug funziona alla perfezione, e ad un certo punto smette anche di debuggare , ma xell non boota, anche scansionando gli ip, o andando nella pagina del modem non vedo xell...

Ho provato sia da hdmi che da av... nada

Cosa può essere ? cosa dovrei provare ?

C'è qualche impostazione da fare al chip ?

Io l'ho programmato con corona 3.3 xvsf

[Armand]

grazie!!!!!!!

[guerrierodipace]

rimossi i condensatori C8 e C15?
provti i jumper 1-2 2-3
jp con o senza ponte
lunghezza cavi?
etc...etc...like pictures

[tridimensionale]

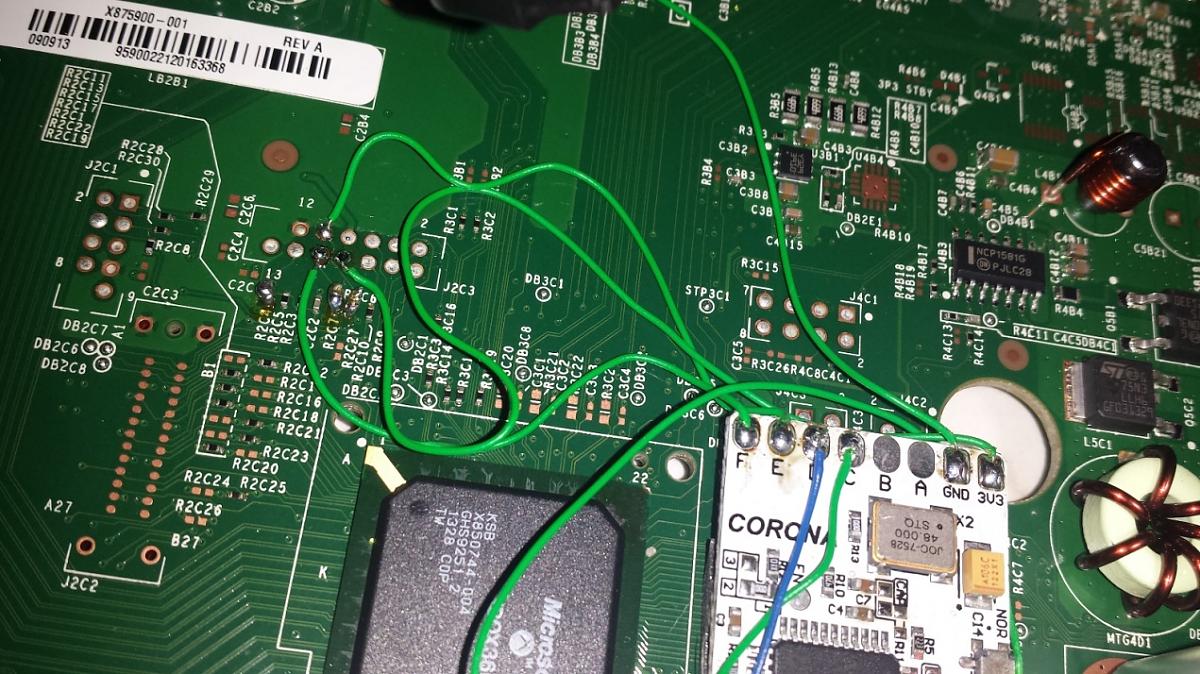

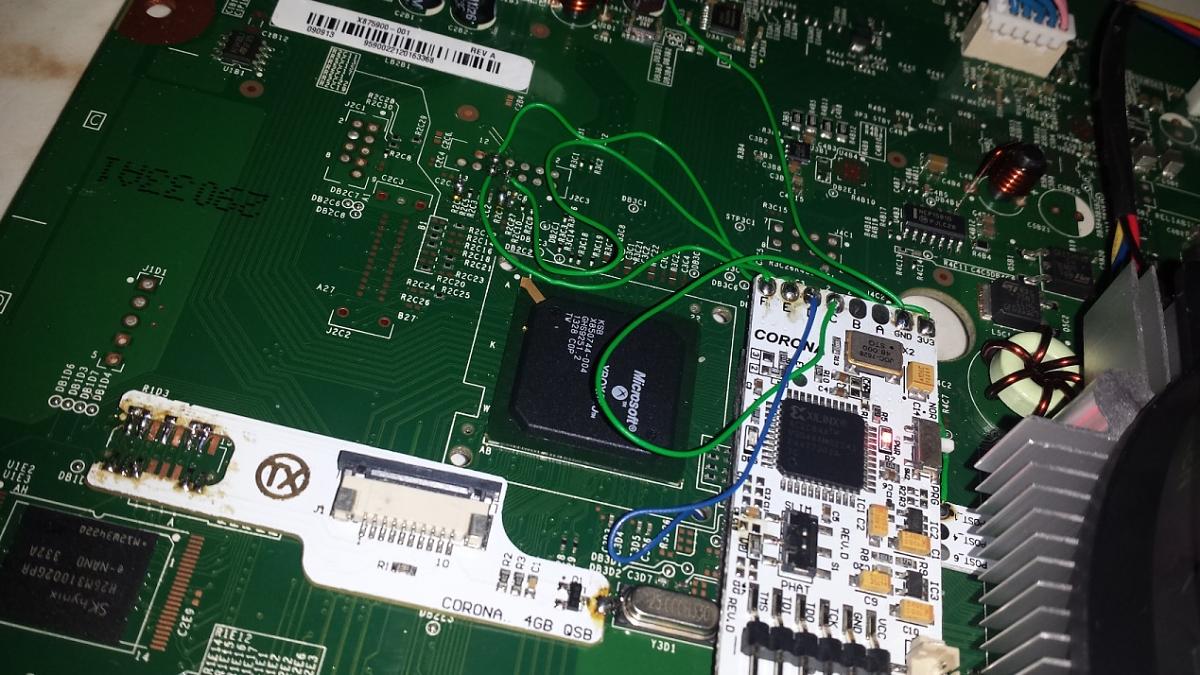

hai ragione, foto caricate !

Il chip non deve rimanere, devo installare la pcb

[tridimensionale]

ho smontato questo coolrunner da una corona, ed andava...

Non ho modificato nulla... e penso che non sia questo il problema, visto che alla fine la console si "glitcha" ma non appare nulla

[tridimensionale]

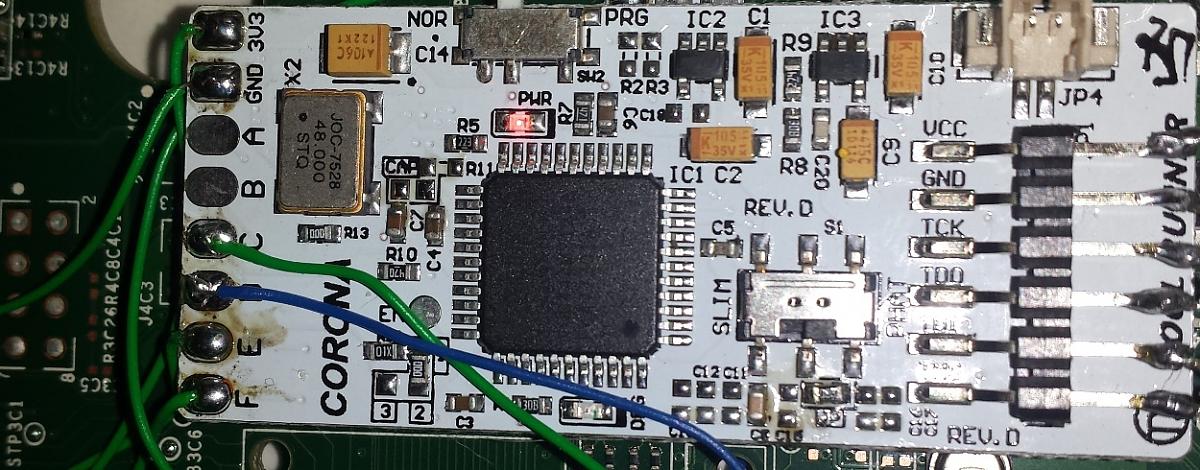

ecco una foto del chip

[guerrierodipace]

Non ho modificato nulla... e penso che non sia questo il problema, visto che alla fine la console si "glitcha" ma non appare nulla

E questa dove l'hai letta......ti può anche debuggare all'infinito.

inviato dal mio...fermacarte

[tridimensionale]

cosa consigli allora ?

[Armand]

diobò le saldature...primaditutto il ponte su R2C4 non serve...poi leva quei blob di stagno dai punti R2C7 ed R2C27..usi troppo filo..per i segnali I2C puoi anche accorciarli e farli della lunghezza necessaria....per VCC e gnd prendi 2 fili awg30 e attorcigliali

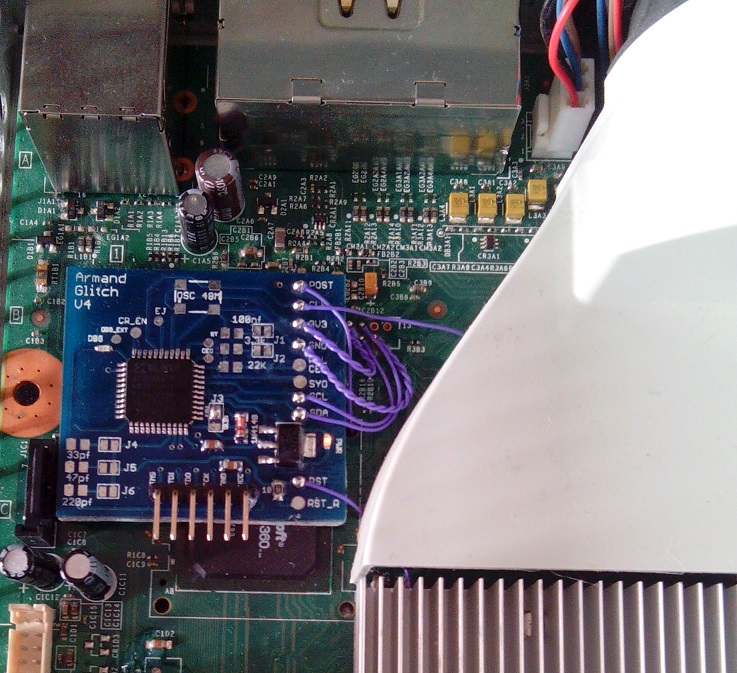

esempio:

[guerrierodipace]

aggiungo alle giuste note di Armand:
-rimuovi C8 (C15 e C8 sono filtri sul CPU_RST per FAT e SLIM rispettivamente) c15=1nf c8=300pf

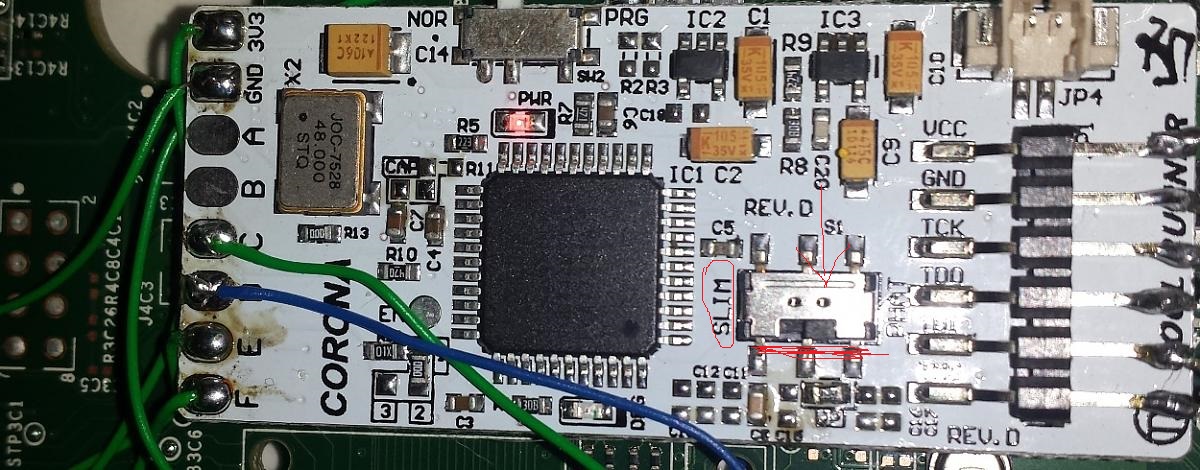

-prova lo switch su slim
-prova il ponte 2-3 invece di 1-2
-prova a togliere il ponte jp
-timing 4-3

[tridimensionale]

ok faro questi accorgimenti, ma rimuovendo lo stagno dai 2 punti non glitcha più poi ? e neanche la nand è scrivibile o sbaglio ?

[Armand]

su R2C4 non serve il ponte. su R2C7 ed R2C27 c'è davvero troppo troppo troppo troppo stagno

[gundam68]

Per corona ponticella 3-2 e jp aperto, timing 1-3, aspetta a rimuovere c8 e c15.

[tridimensionale]

ho fatto tutto

Rimpallinato con meno stagno i 2 punti, tolto rc24, doppio filo su vcc e gnd, rimozione C8, e JP

Provato switch sia su fat che su slim

Stessa identica cosa, deug si accende per un pò, e poi smette come se si fosse avviato, ma 0 a schermo e in lan

[tridimensionale]

ho fatto tutto


ho riflashato la nand originale, e parte regolarmente, sono sicuro che il problema non siano le saldature, le ho anche rifatte e fatto i fix consigliat

Deve essere qualcosa nella programmazione della nand penso...

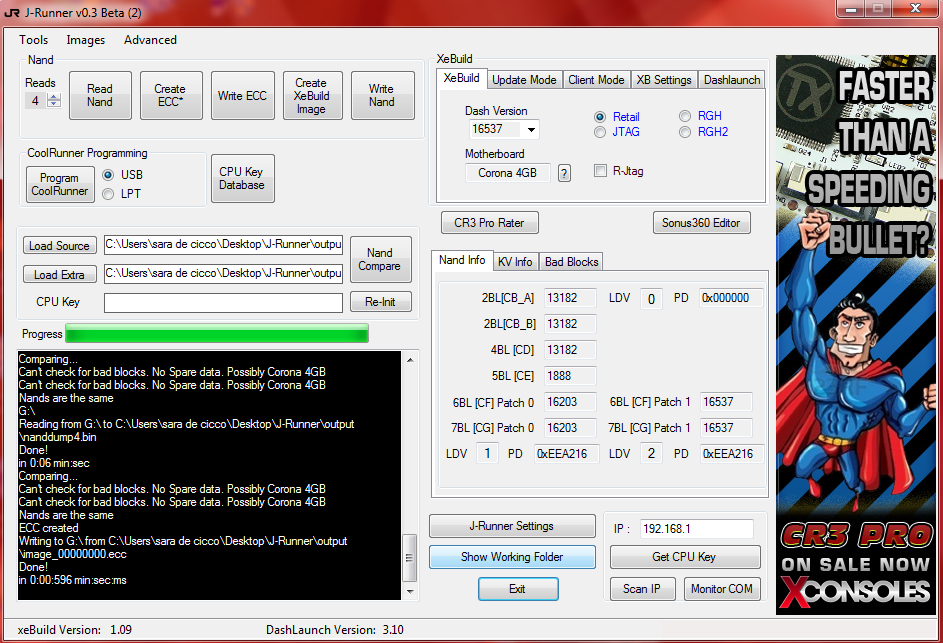

ho allegato una foto per verificarli, magari è un cb non hackabile, ma non so... non penso

[AtTiLa`]

Stesso problema di quella che mi è capitata a me con l'unica differenza che a me dava problemi anche in scrittura, dopo un 4-5 glitch si fermava, nulla a video o su com-monitor ma dopo diversi tentativi via lan si è riusciti a prendere la cpu-key ma non ne ha voluto sapere di rgh e freeboot l'ho dovuta rimettere originale e cambiare la pcb.

PS: stesso cb e nand ora che lo noto.

[genhack]

Sorry ma il rev D non ha l' installazione uguale al rev C con relativo cpu reset schermato?? Qui non lo vedo tanto schermato O.o

[AtTiLa`]

Il rev. D è un clone che non produce il TX e non ha il cavo schermato.

[genhack]

Si ma da quanto ho letto una configurazione stabile è con il cavo schermato e installazione come rev c correggetemi se erro..
E poi ma il jumper non sta fat???O.o

[AtTiLa`]

Vero non sbagli ma non è obbligatorio schermare il cavo serve solo per renderlo più stabile ma se il reset passa lontano da toroidi e punti ad alta frequenza la differenza è minima, si consiglia su questa revisione proprio per il fatto che essendo un clone fatto un pò male (per essere buoni) lo fà andare meglio.
