curiosita scema su winboard

[alspecial]

ho una xbox slim con winboard se io volessi fare il kamikaze non sarebbe piu semplixe dissaldare il poedino 4e il piedino 8 del integrato? senza riskiare di fare danni bucando e quindi tagliando altre piste? se io fisaldassi i due piedini e poi li cicuitassi? qualcuno puo togliermi questo dubbio?

[Pa0l0ne]

Argomento già discusso (ovviamente). Ti rispondo semplicemente: (ovviamente) non si può.


Sent from my Jailbreaked iPhone using Tapatalk

[alspecial]

una risposta piu dettagliata in merito?

[Luke69]

Mi sembra di ricordare che i fili all'interno del chip non corrispono ai pin

[carloss]

Il collegamento è interno anche se sollevi i piedini l'ingresso wp è collegato internamente a massa, facendo il foro si va a interrompere questo collegamento interno

[alspecial]

Il collegamento è interno anche se sollevi i piedini l'ingresso wp è collegato internamente a massa, facendo il foro si va a interrompere questo collegamento interno

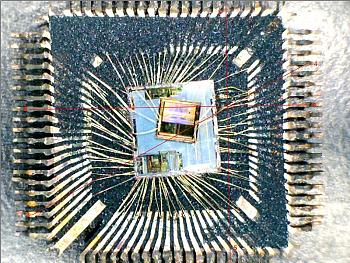

dove sta questa massa sulla foto indicata qui sotto? non si vede si vede solo che internamente al cip sono collegati fra di loro ilpunto 4 e 8 che vanno tagliati su quella intersecazione

[Pa0l0ne]

Sei come S.Tommaso.....prova a liftare un piedino, vedrai che non funziona....
Come dici? Perché ?
Risulta infatti collegato anche un'altro wire....che andrai inevitabilmente a scollegare con il metodo da te proposto.



Sent from my Jailbreaked iPhone using Tapatalk

[alspecial]

[QUOTE=Pa0l0ne;11136]Sei come S.Tommaso.....prova a liftare un piedino, vedrai che non funziona....
Come dici? Perché ?
Risulta infatti collegato anche un'altro wire....che andrai inevitabilmente a scollegare con il metodo da te proposto.

hihih si so proprio curioso anche perchè ho anche una winboard qui con me mha non ho capito molto bene questo passaggio quindi il filo non va tagliato? va solo contattato?



hihih si so proprio curioso anche perchè ho anche una winboard qui con me mha non ho capito molto bene questo passaggio quindi il filo non va tagliato? va solo contattato?

[carloss]

dove sta questa massa sulla foto indicata qui sotto? non si vede si vede solo che internamente al cip sono collegati fra di loro ilpunto 4 e 8 che vanno tagliati su quella intersecazione

I fili che vedi nell'intersezione sono wp e 3,3V. In quel punto viene interrotto solo WP, 3,3V è a un livello inferiore e non è collegato con WP. Se per sfortuna viene interrotto anche 3,3V il lettore non funziona più ( è quello che accade quando si fa un foro troppo profondo ).
Se vedi bene l'immagine il pin5 (WP) è intrecciato con un altro filo (gnd) quindi anche se lo sollevi è collegato internamente con gnd.

[alspecial]

okay era questa la spiegazione che volevo hihihi
grazie mille ora come faccio a capire se sto bucando troppo? devo tagliare il wp che si trova sopra il 3,3 ok come faccio a non andare troppo sotto?

[Luke69]

Vai molto lentamente e ad ogni spinterella aspetti un paio di secondi per sentire il suono di unlock, se non arriva riprovi

[alspecial]

grazie quindi il buco lo faccio manualmente? ho anche il trapano a colonna ho intenzione di prendere il kit con la suqadretta per determinare il punto senza fare uno skifo sulla pcb.
domandaio vedo che sul jungle flesher vi e integrato la funzione di sblocco cosa che nelle vostre guide ancora non e stata aggiornata come gia mi e capitato con mxic basta premere sul tasto 0x8c e aspettare che faccia il bip? ovvero so 3 bip e cosi?

[Vola]

La guida è aggiornata:

[url]http://www.consoleopen.com/forum/tutorial-x360usb/676-360usbpro-guida-allhack-dei-lettori-liteon-slim-0225-0272-0401-e-1071-a.html[/url]

anche se non usi il x360usb il procedimento non cambia, purche la tua scheda sata sia compatibile.

Cmq si chiama winBOND non winboard

[Pa0l0ne]

Trapano a colonna? Lascia perdere....non avresti la giusta sensibilità...il lavoro va' fatto rigorosamente a mano. Buca tra le due gambe della K e lascia perdere quella basetta da gay....
Sii il più preciso possibile, esattamente in mezzo alle gambe, ne più sotto, ne più sopra.


Sent from my Jailbreaked iPhone using Tapatalk

[carloss]

ahahahahah paolone
si comunque devi trapanare in mezzo le gambe lol
